Инсталационни данни

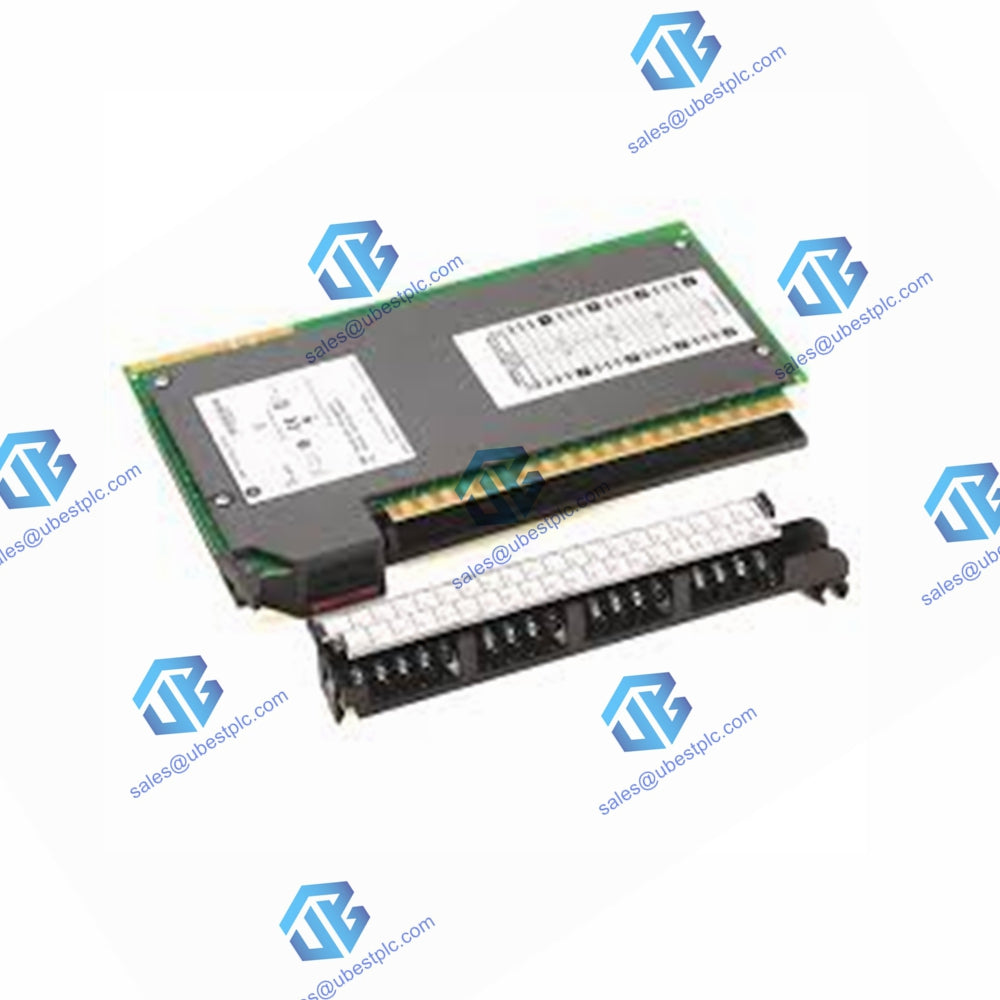

AC/DC (24V) входен модул
котка № 1771-IND Серия B

Спецификации

Входове на модул

16

Местоположение на модула

1771-A1B, -A2B, -A3B, -A3B1, -A4B, -AM1, -AM2 I/O шаси

Номинално входно напрежение

24V променлив ток при 50/60Hz; 24V постоянен ток

Номинален входен ток

7,2mA при 24V променлив ток, 60Hz; 6,3mA при 24V променлив ток, 50Hz; 3.8mA при 24V DC

Диапазон на напрежението при включено състояние

16V до 30V ac; 9V до 30V постоянен ток

Минимален ток на включено състояние

3,0mA при 10V променлив ток, 60Hz; 1,4mA при 9V постоянен ток

Максимално напрежение в изключено състояние

5V променлив ток при 50/60Hz; 3,7 V постоянен ток

Максимален ток в изключено състояние

1,5mA при 5V DC, 60Hz; 0,6mA при 5V постоянен ток

Входен импеданс

0,68uF в паралел с 6,28K (9,3K ома при 60Hz); последователно със 100 ома

Пиков пусков ток

IN_стр/100 ома, където V_стр = пиково напрежение на захранването на клиента

Закъснение на входния сигнал

Вкл. към Изкл.: (24V променлив ток) 35ms ±10ms; (24V dc) 10ms
Изкл. към Вкл.: (24V променлив ток) 45ms ±15ms; (24V dc) 5ms

Разсейване на мощността

8,3 вата (макс.), 1,3 вата (мин.)

Топлинно разсейване

28,4 BTU/час (макс.), 4,4 BTU/час (мин.)

Ток на задната платка

250 mA при 5 V dc ±5%

Изолационно напрежение

1500V ac (rms)

Условия на околната среда

Работна температура: 0° до 60°C (32° до 140°F)
Температура на съхранение: -40° до 85°C (-40° до 185°F)
Относителна влажност: 5 до 95% (без кондензация)

Размер на проводниците

14 калибър многожилен максимум
Максимална изолация 3/64 инча

Категория

Между 20 и 22

Рамо за окабеляване на място

Каталожен номер 1771-WH

Въртящ момент на винта на рамото на окабеляването

7-9 инча-паунда
