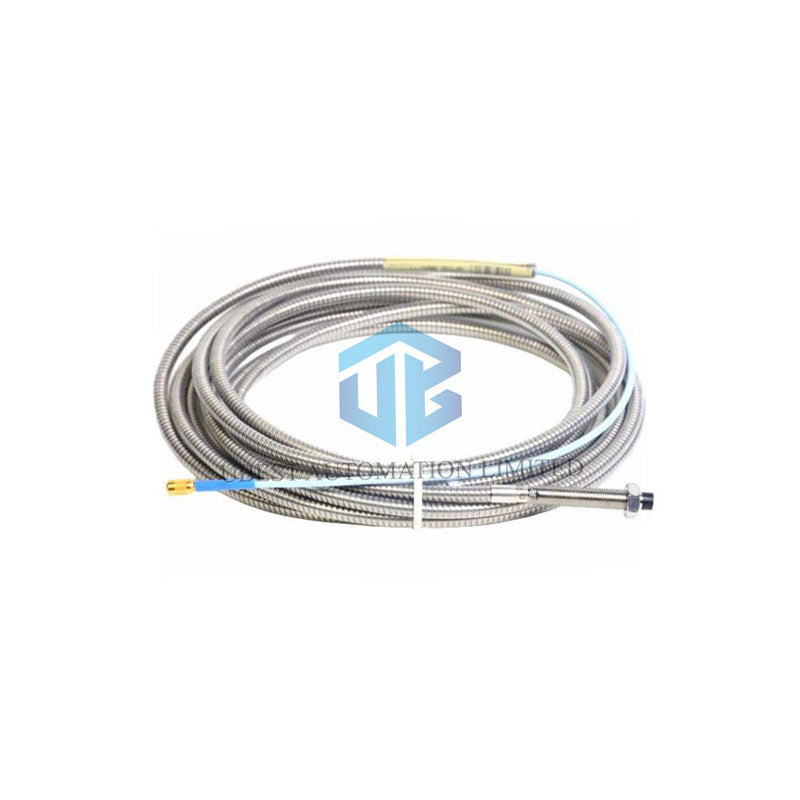

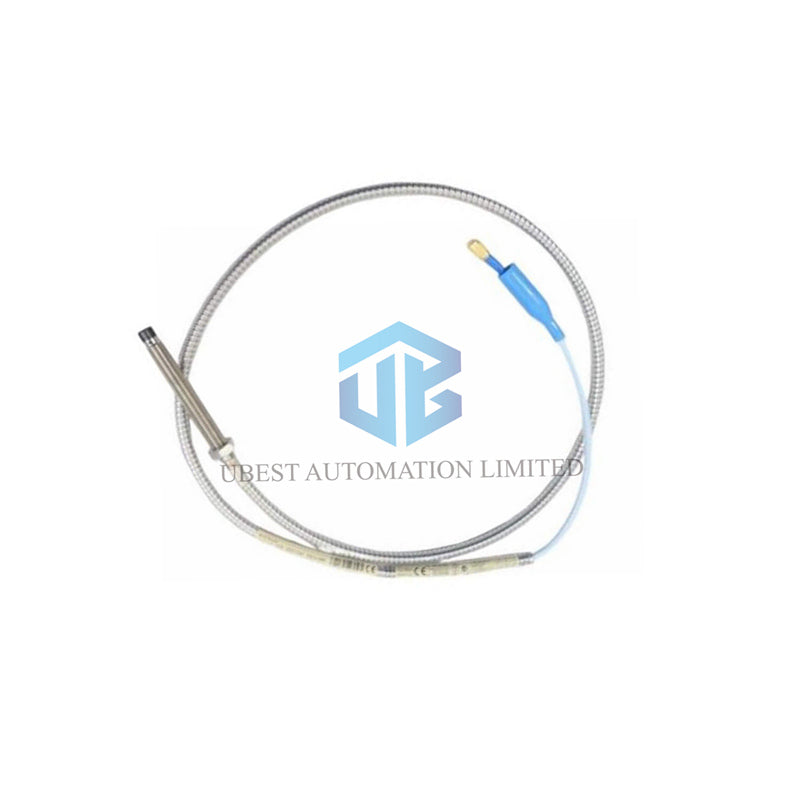

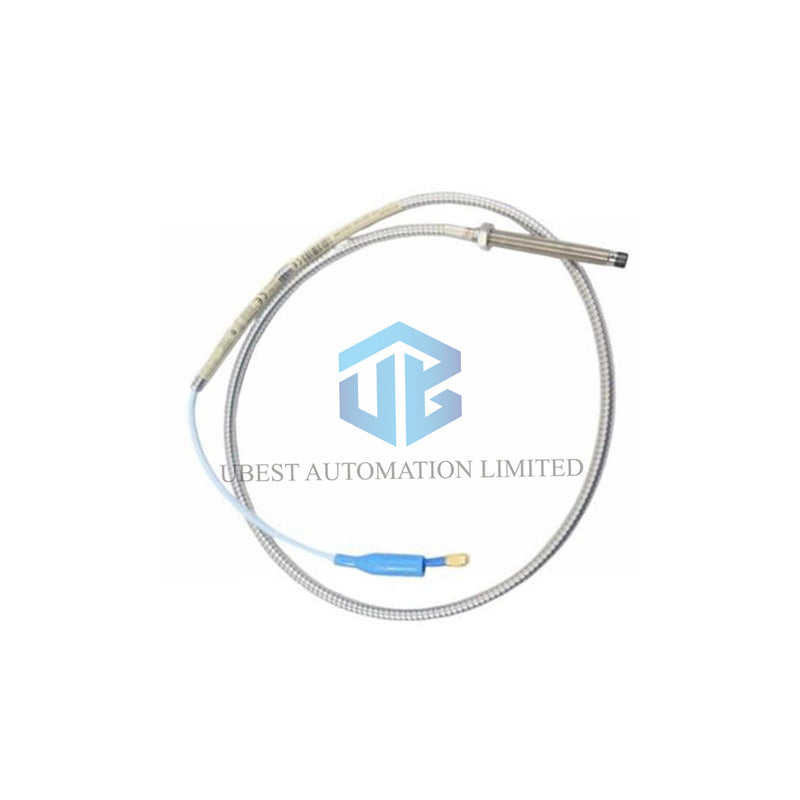

Технически преглед на сензора за близост Bently Nevada 330102-00-40-05-01-05

Основни технически спецификации и данни за производителността

• Модел и идентификация: Bently Nevada 330102-00-40-05-01-05 (серия 3300 XL).
• Линеен измервателен обхват: от 0.25 мм до 2.3 мм (10 до 90 мил), осигуряващ широк работен прозорец.
• Оптимална настройка на разстоянието (радиално): 1.27 мм (50 мил), съответстваща на изход -9 Vdc за стандартно подравняване.
• Честотна характеристика (-3 dB): до 10 kHz, гарантираща точно улавяне на динамични вибрационни сигнали.
• Чувствителност на системата (коефициент на мащабиране): 200 mV/mil (7.87 V/mm), осигуряваща силен и ясен сигнал.
• Постоянно съпротивление на сондата (RPROBE): 7.45 Ω ± 0.50 Ω при дължина на кабела 0.5 метра за стабилна електрическа работа.
• Електрическа линеарност: Обикновено в рамките на ±1% от най-добрата права линия в линеен обхват.
• Разделителна способност на системата: По-малко от 1 микрона (0.04 мил) при идеални условия за откриване на минимални промени.

Физическа конструкция и екологични характеристики

• Корпус и резба: Корпус от неръждаема стомана AISI 303/304 с резба 3/8-24 UNF (максимално влизане 0.563").
• Материал на върха: Полифенилен сулфид (PPS) за отлична износоустойчивост и химическа устойчивост.
• Уплътнение: Витон® О-пръстен уплътнява върха на сондата от корпуса срещу диференциално налягане.
• Стандартен температурен диапазон: Работи от -52°C до +177°C (-62°F до +350°F).
• Разширена температура на кабела/конектора: Оценен до +260°C (+500°F) за кабелния асемблер.
• Имунитет към влажност: По-малко от 3% промяна ASF при 93% относителна влажност за 56 дни.
• Имунитет към електрически шум: Екранован коаксиален дизайн и препоръчано триадно полево окабеляване минимизират смущенията.

Ключови предимства и търговски точки на продукта

• Разполага с миниатюрен конектор ClickLoc с протектор за сигурно, бързо свързване и облекчаване на напрежението на кабела.
• Притежава множество одобрения от агенции (CSA, ATEX, IECEx) за използване в опасни зони по целия свят.
• Предлага универсален интегриран кабел с дължина 0.5 метра, съвместим със стандартните 5-метрови и 9-метрови системи Proximitor.
• Осигурява здрав дизайн на уплътнението под налягане с висококачествен Витон® за предизвикателни условия в заводите.
• Гарантира дългосрочна стабилност на сигнала с прецизно съпротивление на сондата и минимален дрейф при влажност.
• Доставя превъзходна високочестотна реакция, критична за откриване на ранни дефекти в машините.

Често задавани въпроси от експерти за сондата 3300 XL 8mm

• В: Каква е основната разлика между стандартните и разширените температурни сондови диапазони?
  О: Стандартният кабел на сондата е оценен до +177°C, докато разширената версия поддържа +260°C на кабела и конектора, което е от съществено значение за приложения с горещи машини.
• В: Мога ли да използвам тази 0.5-метрова сонда с всяко захранване за сензори 3300 XL Proximitor?
  О: Да, тази дължина на сондата 0.5 метра е универсално съвместима както с 5-метровите, така и с 9-метровите версии на сензорите Proximitor.
• В: Как уплътнението с Витон О-пръстен защитава работата на сондата?
  О: То уплътнява вътрешния сензорен елемент от външни диференциални налягания и замърсители между върха на сондата и корпуса.
• В: Защо препоръчителната настройка на разстоянието -9 Vdc е важна за мониторинг на вибрациите?
  О: Тя центрира работната точка в средата на линейния обхват, позволявайки равномерно измерване както на положителните, така и на отрицателните върхове на вибрациите.
• В: Кои спецификации за полево окабеляване са критични за поддържане на целостта на сигнала?
  О: Използвайте 16-24 AWG екраниран триаден кабел, осигурете правилно заземяване и поддържайте дължината на кабела под 305 метра, за да запазите високочестотната реакция.
