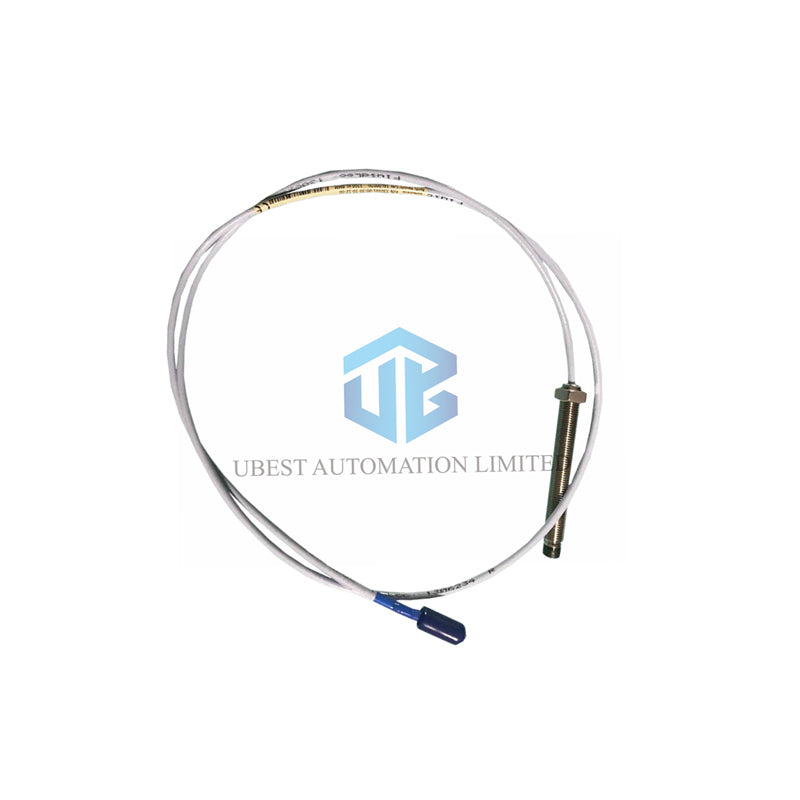

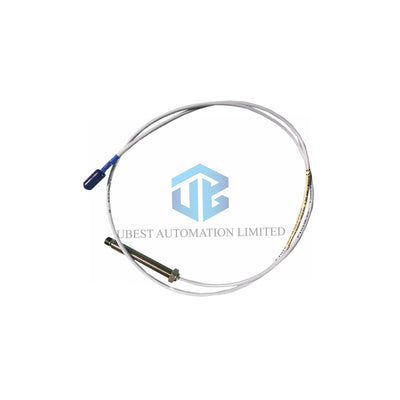

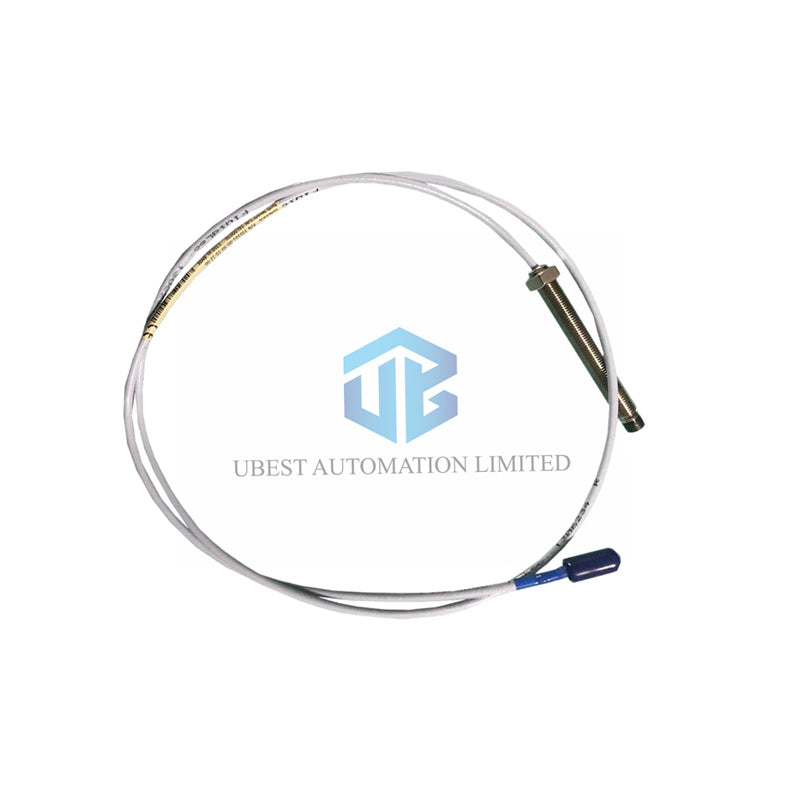

Bently Nevada 3300 XL 11 мм близковолнов датчик с кабел 5,0 метра

Пълна идентификация на модела и разшифроване на суфикси

• Марка: Bently Nevada
• Вид продукт: 3300 XL 11 мм близковолнов датчик
• Пълен номер на частта: 330702-00-26-50-02-00
• 330702: 3300 XL 11 мм датчик, резба 1/2-20 UNF, с броня
• 00: Дължина без резба = 0,0 инча
• 26: Обща дължина на корпуса = 2,6 инча
• 50: Обща дължина на кабела = 5,0 метра (16,4 фута)
• 02: Свързвач: Миниатюрен коаксиален ClickLoc, стандартен кабел
• 00: Не се изисква одобрение от агенция

Основни технически характеристики и електрически данни

• Материал на върха на датчика: Здрав полифенилен сулфид (PPS).
• Материал на корпуса на датчика: Устойчив на корозия неръждаема стомана AISI 304.
• Дължина и вид на кабела: 5,0 метра 75 Ω триаксиален кабел с изолация от FEP.
• Постоянно съпротивление на датчика (5,0 м): 7,2 ± 0,8 ома (от централния до външния проводник).
• Резба за монтаж: Стандартна 1/2-20 UNF.
• Работна температура: -51°C до +177°C (-60°F до +351°F).
• Основна бележка за приложение: Предназначен за използване само с петметровия сензор Proximitor.

Инструкции за монтаж и механични ограничения

• Затягащ момент за корпуса: Препоръчва се 15,2 N•m (133 in•lb); Максимум 45,2 N•m.
• Максимално навиване на резбата: 0,750 инча (19,05 мм).
• Обработка на свързвача: Свързвайте само с пръст (максимум 0,565 N•m).
• Радиус на огъване на кабела: Поддържайте минимум 25,4 мм (1,0 инч).
• Датчикът използва уплътнително пръстенче от Витон за вътрешно уплътняване на диференциалното налягане.

Екологични спецификации и съответствие със стандартите за безопасност

• Температура на съхранение: Същата като пълния работен диапазон.
• Класификация на температурата (EPL Ga/Gc): Налична като T1, T2, T3, T4 или T5.
• Съвет за защита на уплътнението: Избягвайте продължително излагане под -34°C, за да не се повреди уплътнението.
• 330702-00-26-50-02-00 отговаря на високи стандарти за използване в опасни зони, където е приложимо.

Често задавани въпроси (ЧЗВ)

• В: Какво е основното предназначение на този модел датчик с кабел 5,0 метра?
• О: Той е специално проектиран за използване със сензорните системи Proximitor на Bently Nevada с дължина пет метра.
• В: Мога ли да отрежа или скъся кабела от 5,0 метра, ако е необходимо?
• О: Не, рязането на кабела променя електрическите му характеристики и не се препоръчва.
• В: Какво е електрическото съпротивление на този 5-метров датчик?
• О: Посоченото съпротивление е 7,2 ± 0,8 ома, измерено от централния до външния проводник.
• В: Тества ли се този датчик за налягане преди изпращане?
• О: Датчиците не се тестват рутинно за налягане. Свържете се с нас за специални изисквания за тестове на уплътнения под налягане.
