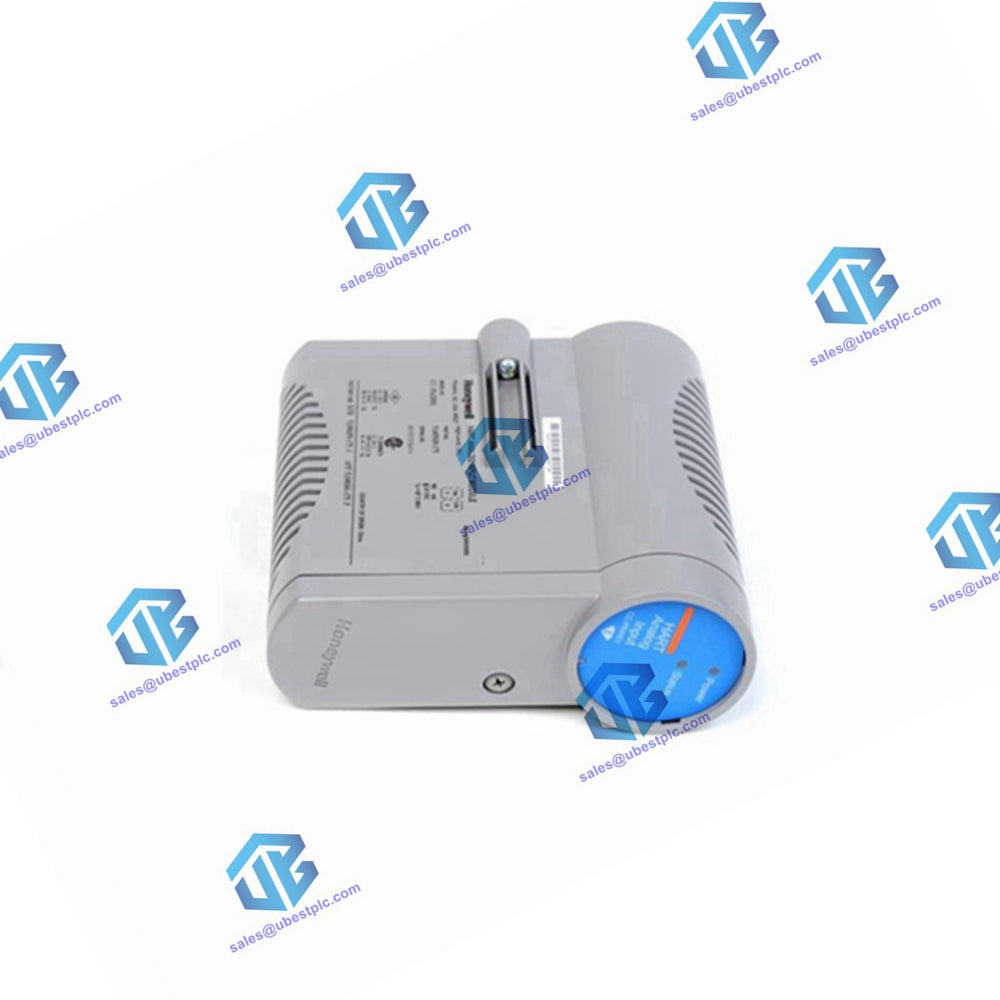

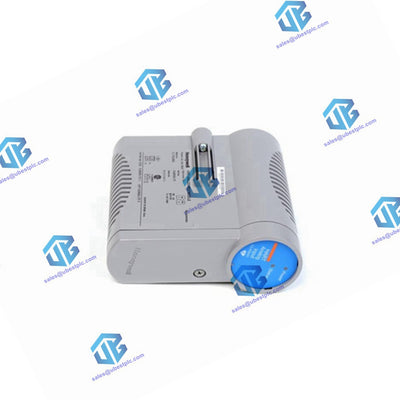

CC-PSV201 Honeywell Серво клапан позициониращ модул
Manufacturer:
Honeywell
Product No.:
CC-PSV201
Condition:
In Stock
Product Type:
Модул за позициониране на серво клапан
Product Origin:
USA
Weight:
300g
Shipping port:
Xiamen
Warranty:
12 months
UBEST – Доверен световен доставчик на части за автоматизация
Предлагаме широка гама от налични резервни части за индустриална автоматизация. Всички продукти идват с 12-месечна гаранция и 30-дневно връщане на парите при проблеми с качеството.
Модул за позициониране на серво клапан (SVPM) – CC-PSV201
функция
Този входно-изходен модул от серия C осигурява вграден PID контур за позициониране за позициониране на серво клапан, който обикновено се използва в приложение за управление на турбомашини. Той може да приема LVDT/RVDT/4-20 mA сигнали за обратна връзка за позицията от управляващия клапан, да получава дистанционна зададена точка за изискване на управляващ клапан от контролер C300-20msCEE и да изпълнява вграден PID контур за позициониране, за да издаде токов изход към бобината на серво клапана за контрол на позицията на контролния клапан.
Забележителни функции
- Изпълнение на вграден PID контур за позициониране с обща латентност на цикъла в рамките на 10 mS
- Вградено захранване за възбуждане за LVDT и поддръжка за различни конфигурации на LVDT връзки
- Входният канал LVDT може да бъде опционално конфигуриран да приема аналогов входен сигнал 4-20 mA
- Поддържа широк диапазон от еднопосочен/двупосочен токов изход към намотка на серво клапан
- Изходният канал на серво клапана може по избор да бъде конфигуриран за 4-20 mA аналогов изходен сигнал
- Приема два цифрови входа, които могат да бъдат конфигурирани да управляват изхода на серво клапана до безопасна стойност
- PID изпълнение с помощта на измерване на позицията и дистанционна зададена точка, получена от C300 20 ms контролер
- Разширена диагностика на ниво модул (PV квалификация за AI & AO, проверка на дрейфа на честотата на възбуждане на LVDT, проверка на вътрешните референтни данни, диагностика на захранването, диагностика на паметта и др.)
- Разширена диагностика на ниво поле (откриване на отворен проводник за серво, LVDT, AI [4-20 mA] и DI; отказ на ядрото на LVDT; четене на текущата диагностика за серво и AO [4-20 mA])
- Задайте серво изхода до безопасна стойност при откриване на необичайни условия на управляващите компоненти
- Точкова обработка при период от 2,5 mS за "LVDT/RVDT сигнал" и PID изпълнение
- Осигурява цифров дитър (текуща модулация), за да компенсира стягането в контролираното устройство (серво клапан)
- Поддържа калибриране на позицията на серво клапана
- Поддържа излишно решение
- Доставя незапалимо полево захранване
SVPM поддържа следните I/O интерфейси
- LVDT/RVDT/аналогов вход – 2 канала
- Цифров вход – 2 канала
- Серво/аналогов изход – 2 канала
- 2 PID блока
Подробни спецификации – SVPM
Входно/изходен модел
- CC-PSV201 - Модул за позициониране на серво клапан
- CC-TSV211 Излишен 18"
Серво изход
| Параметър | Спецификация |
|---|---|
| Тип изход | Биполярен ток (Диапазон: 10, 20, 40, 80, 160, 320 mA) Еднополярен ток (Диапазон: 50, 300 mA) |
| Изходни канали | 2 |
| Трептене | 0-10% от FS, 25-60 Hz |
| Дрейф на изходната температура | 300 ppm на градус C |
| Линейност на изходния ток | 0.325% |
| Резолюция | 16-битов DAC |
| Максимален резистивен товар (24 V захранване = 22 VDC до 28 VDC) | Максималните съпротивления на бобината, разрешени за различни диапазони на ток с този интерфейс, са налични в документа на Honeywell DFS |
| Максимално напрежение на отворена верига | ±14 V |
| Пропуск (0 mA) на изход към поле при превключване | 15 mS максимум |
LVDT интерфейс
| Параметър | Спецификация |
|---|---|
| Вход/обратна връзка | 3/4/5/6 жични LVDT сигнали за обратна връзка, 8 V RMS макс., 2,5-3,2 KHz |
| Възбуда | 8 V RMS max, 2,5-3,2 KHz (макс. вътрешно възбуждане е 50 mA) |
| Стабилност на честотата | 2,5-3,2 KHz ±5 Hz от зададената стойност |
| Канали | 2 |
| Галванична изолация (всяко входно клемно напрежение, свързано с общо) | ±500 VDC |
| Изолационна техника | Изолационен трансформатор |
| Разделителна способност на A/D преобразувателя | 16-битов |
| Обхват на вход/изход (1) | 8 V RMS макс., 2,5-3,2 KHz |
| Входен импеданс (входове за напрежение) | Импеданс > 25 Kohm (2,5 KHz до 3,2 KHz) |
| Скорост на входно сканиране | 2,5 mS |
| Хардуерна точност (@ CMV = 0 V) | < 1% |
Аналогови входове
- AI & LVDT сигналите са взаимно изключващи се
| Параметър | Спецификация |
|---|---|
| Тип вход | Напрежение, ток (2-проводни или самозахранващи се предаватели) |
| Входни канали | 2 |
| Напрежение в общ режим, DC до 60 Hz | -6 до +5 V пик |
| Разделителна способност на A/D преобразувателя | 16-битов |
| Входен диапазон (1) | 0 до 5 V, 1 до 5 V, 0,4 до 2 V, 4-20 mA (през 250 Ω) |
| Максимален вход в нормален режим (диференциални входове, без повреда) | ±30 V |
| Входен импеданс (входове за напрежение) | > 10 M Ω захранван |
| Максимално входно напрежение (всеки вход, посочен като общ, без повреда) | ±30 V |
| Скорост на входно сканиране | 5 мс |
| Хардуерна точност (@ CMV = 0 V) | ± 0,075% от пълната скала (23,5°± 2°C) ± 0,15% от пълната скала (0 до 60°C) |
Аналогови изходи
- AO & Servo сигналите са взаимно изключващи се
| Параметър | Спецификация |
|---|---|
| Тип изход | 4-20 mA |
| Изходни канали | 2 |
| Изходна пулсация | <100 mV при натоварване от 250 Ω |
| Дрейф на изходната температура | 0,005% от пълната скала/°C |
| Точност на обратното четене на изхода | ±4% от пълната скала |
| Линейност на изходния ток | ±0,05% от номинала на пълната скала |
| Резолюция | ±0,05% от пълната скала |
| Калибрирана точност | ±0,35% от пълната скала (25°C), включително линейност |
| Директно настройваем диапазон на изходния ток | 0 mA, 2,9 mA до 21,1 mA |
| Максимален резистивен товар (24 V захранване = 22 VDC до 28 VDC) | 760 ома |
| Максимално изходно съвместимо напрежение (24 V захранване = 22 VDC до 28 VDC) | 16 V |
| Максимално напрежение на отворена верига | 18 V |
| Време за реакция (входен код на DAC към изход) | 1 ms |
| Пропуск (0 mA) на изход към поле при превключване | 15 mS макс. |
Цифрови входове
| Параметър | Спецификация |
|---|---|
| Входни канали | 2 |
| DI Диапазон на захранващото напрежение | 22 до 28 VDC |
| ВКЛ. Сензор за напрежение/ток | 13 VDC (мин.) или 6,12 mA (мин.) |
| ИЗКЛ. Усещане за напрежение/ток | 5 VDC (макс.) или 2,1 mA (макс.) |
| Входен импеданс | 4.6K |
| Абсолютно забавяне през входния филтър и изолацията | 1,78 mS |
| Съпротивление на поле за гарантирано включено състояние | 300 Ω макс. @ 15 VDC |
| Съпротивление на поле за гарантирано ИЗКЛЮЧЕНО състояние | 30 KΩ мин. @ 30 VDC |
