Описание

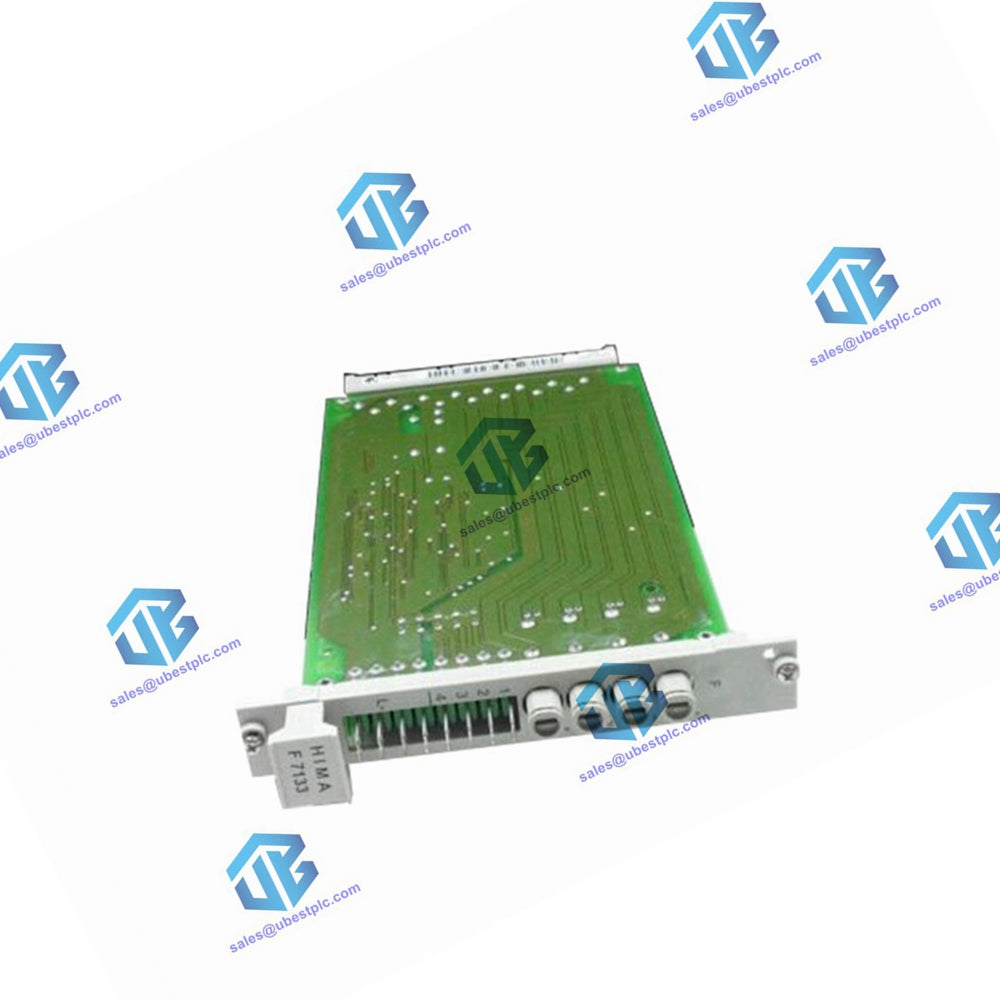

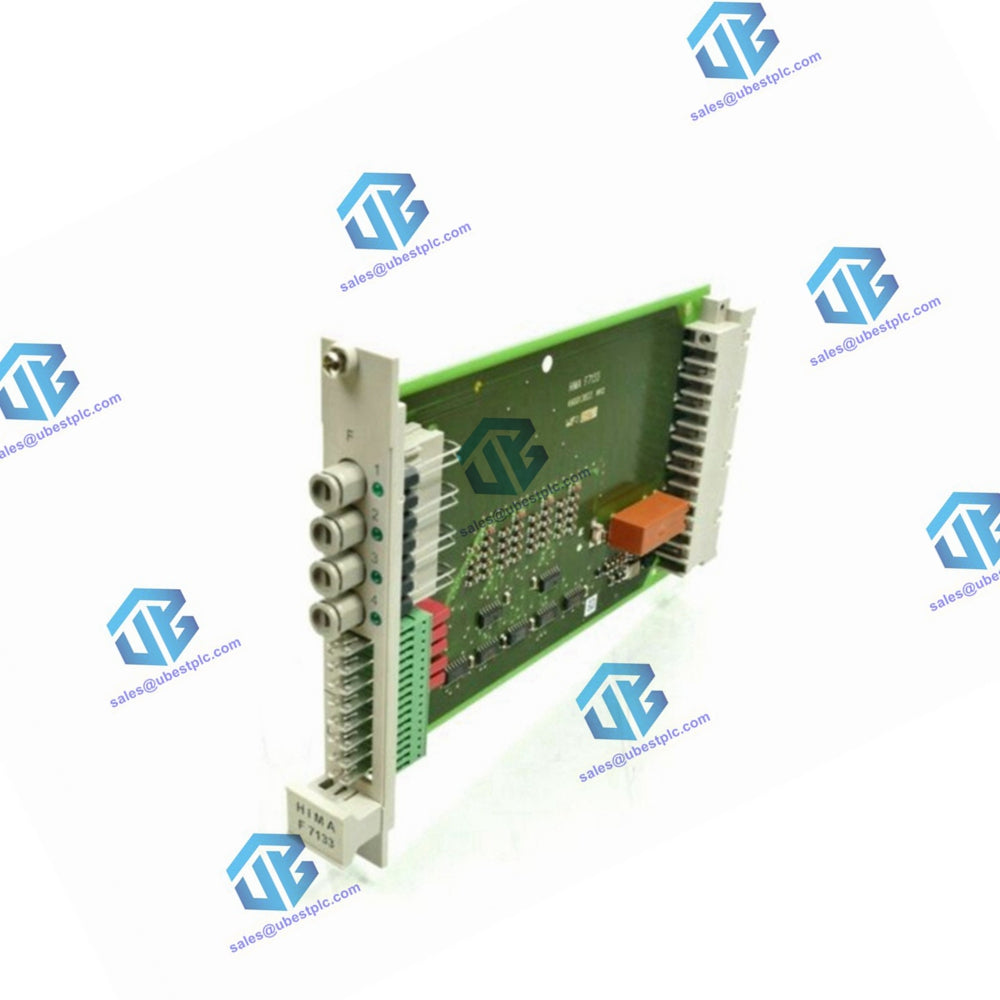

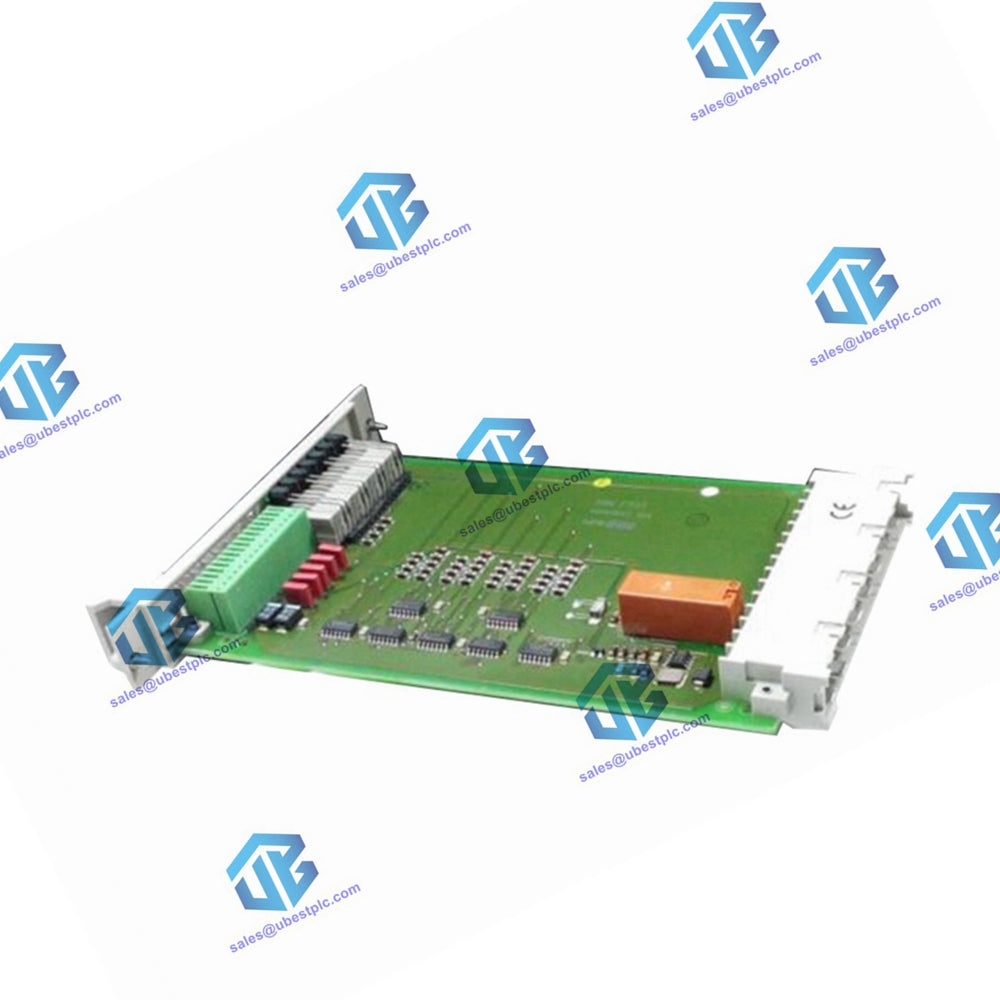

HIMA F7133 модулът е 4-кратно разпределително устройство с възможност за наблюдение на предпазители и L-разпределение. Основните характеристики на модула включват:

• Миниатюрни предпазители: Четири миниатюрни предпазители осигуряват защита на линията. Всеки предпазител е свързан с LED индикатор.
• Мониторинг на предпазители: Предпазителите се наблюдават чрез логика за оценка и състоянието на всяка верига се показва на съответния светодиод.
• Точки на свързване: Контактните щифтове (1, 2, 3, 4 и L-) от предната страна се използват за свързване на L+ (EL+) и L- за захранване на IO модулите и контактите на сензора.
• Задни клеми: Контактите (d6, d10, d14, d18) служат като задни клеми за 24 V захранване на всеки IO слот.
• Контакт на релето: Ако всички предпазители са непокътнати, контактът на релето (d22/z24) остава затворен. Ако предпазител липсва или е повреден, релето се изключва и неизправностите се индикират от светодиодите.

Забележка:

• Ако модулът не е окабелен, всички светодиоди ще останат изключени.
• Ако входното напрежение липсва във вериги със свързани пътища, състоянието на отделните предпазители не може да бъде определено.

Технически спецификации

• Предпазители: Максимум 4 A бавен удар
• Време на превключване: Приблизително 100 ms (реле)
• Натоварваемост на релейния контакт: 30 V/4 A (продължително натоварване)
• Остатъчно напрежение:
  • В случай на задействан предпазител: 0 V
  • В случай на липсващо захранване: Максимум 3 V
• Остатъчен ток:
  • В случай на задействан предпазител: 0 mA
  • В случай на липсващо захранване: По-малко от 1 mA
• Изискване за пространство: 4 TE
• Оперативни данни:
  • 24 V DC: 60 mA

Индикации за захранващо напрежение и състояние на предпазителя:

• Предпазител в ред: LED включен
• Повреден/липсващ предпазител: Светодиодът мига
• Има захранващо напрежение: LED свети
• Отказ на захранващото напрежение: светодиодът е изключен
