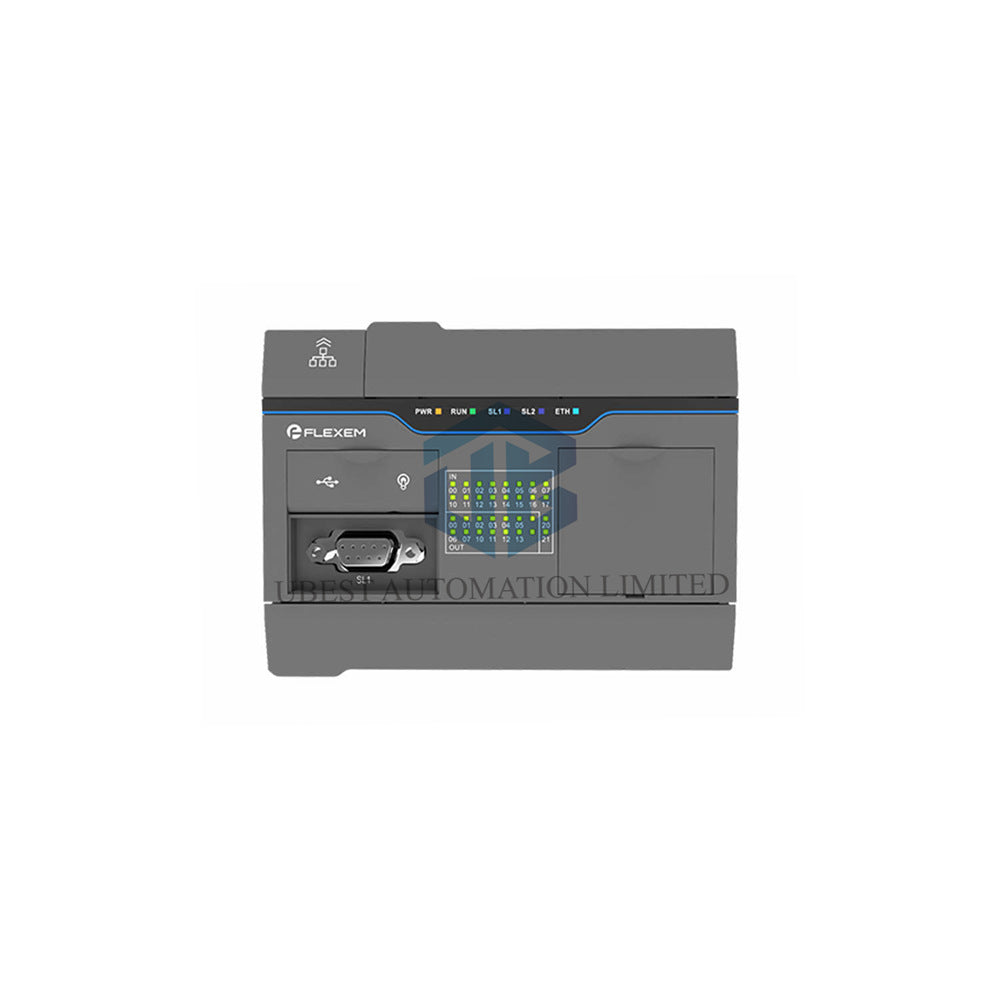

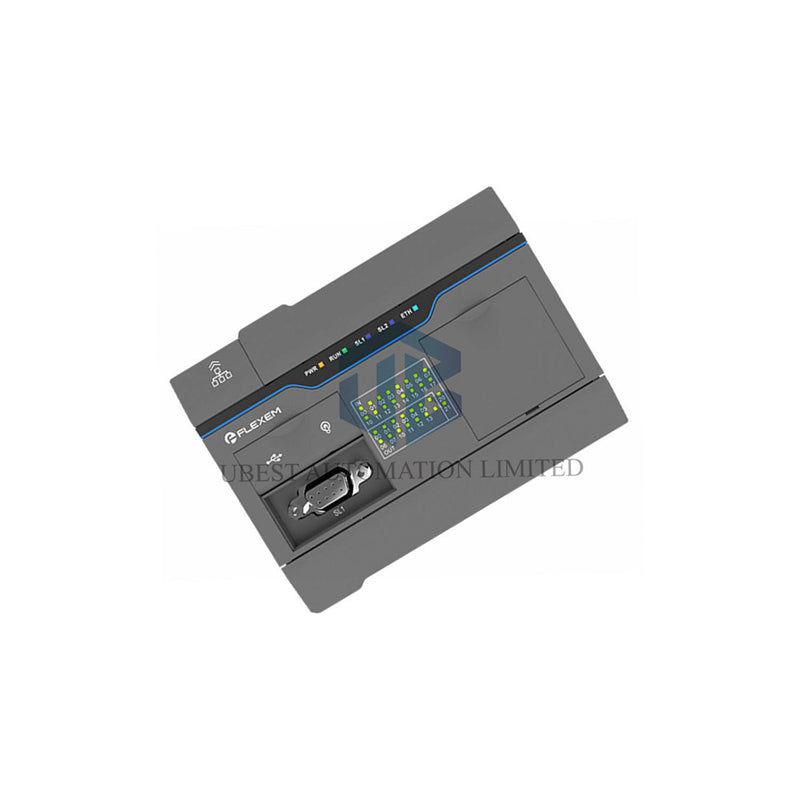

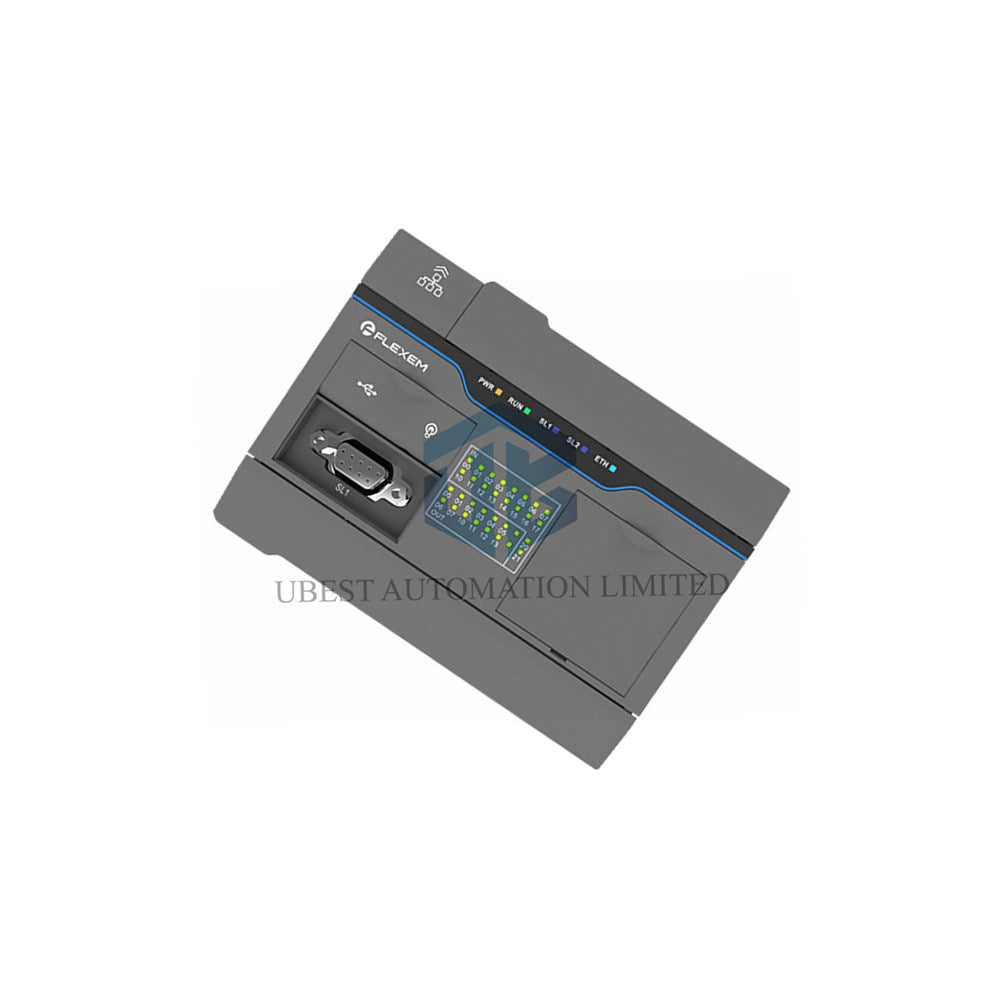

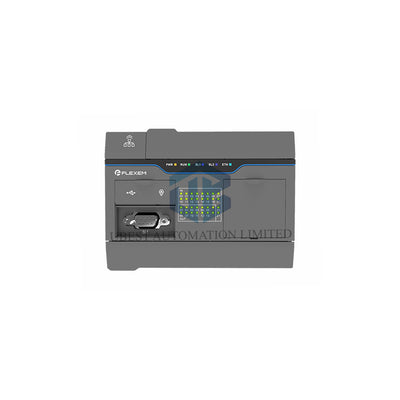

F5-MD0404P Модул със смесени входове/изходи – 4 входа 4 изхода 24VDC

• Общи спецификации

  • Марка: Flexem
  • Серия: FC5 Цифров модул за вход/изход
  • Модели: F5-MD0404P
  • Входни точки: 4 цифрови входа (биполярни)
  • Изходни точки: 4 транзисторни изхода
  • Захранващо напрежение: 24VDC за вътрешна логика и изходи

• Характеристики на входа (за двата модела)

  • Тип вход: Биполярен – приема както източник (PNP), така и потъващи (NPN) сензори
  • Номинално напрежение: 24VDC (входен диапазон 0~28.8VDC)
  • Номинален ток: 7mA типично при 24VDC
  • Максимално пиково напрежение: 30V (ограничено до 1 час на ден)
  • Напрежение в състояние ВКЛ.: >15V (диапазон 15~28.8V)
  • Напрежение в състояние ИЗКЛ.: <5V (диапазон 0~5V)
  • Ток в състояние ВКЛ.: >2.5mA
  • Ток в състояние ИЗКЛ.: <1.0mA
  • Входно съпротивление: 3.3kΩ
  • Изолация: Оптронна изолация за всеки канал
  • Съвместимост: Работи със сензори с 2 и 3 проводника
  • Дължина на кабела: макс. 100м с екраниран кабел, 50м без екран

• Характеристики на изхода (транзисторен)

  • Изходни точки: 4 транзисторни изхода
  • Тип изход: F5-MD0404N = NPN (потъващ), F5-MD0404P = PNP (източващ)
  • Номинално напрежение: 24VDC (работен диапазон 19.2~28.8VDC)
  • Номинален ток: 0.5A на точка
  • Ток на група: 0.5A на обща група
  • Напрежение на спад: максимум 1VDC при включен изход
  • Ток на изтичане: <5μA при изключен изход
  • Натоварване с лампа с нажежаема жичка: максимум 2.4W на изход
  • Намаляване на ток: няма – пълен ток в целия температурен диапазон

• Производителност при превключване на изхода

  • Време за включване: максимум 34μs за бърз отговор
  • Време за изключване: максимум 250μs
  • Максимална честота на изхода: 1kHz за повторно превключване
  • Подходящ за соленоидни клапани, индикатори и малки релета

• Защитни и изолационни функции

  • Защита от късо съединение: налична с автоматично възстановяване
  • Пиков ток при късо съединение: 1.3A при повреда
  • Самовъзстановяване: проверява на всеки 10ms след късо съединение или претоварване
  • Напрежение на ограничаване: максимум 39VDC, ±1V за потискане на индуктивно натоварване
  • Защита от пренапрежение на входа: максимум 30V (лимит 1 час/ден)
  • Изолация на изхода: 500V AC между изходите и вътрешната логика
  • Изолация на входа: Оптрон осигурява изолация на каналите

• Често задавани въпроси

  • Каква е разликата между F5-MD0404P?
    F5-MD0404N предлага NPN (потъващи) транзисторни изходи, докато F5-MD0404P предлага PNP (източващи) изходи. Изберете според изискванията за общо окабеляване на товара.
  • Мога ли да използвам както NPN, така и PNP сензори с тези модули?
    Да, входовете са биполярни и приемат и двата типа сензори независимо кой модел изход изберете. F5-MD0404N и F5-MD0404P имат идентични входни схеми.
  • Какво се случва при късо съединение на изхода?
    Модулът ограничава тока до 1.3A пик и автоматично опитва възстановяване на всеки 10ms. Това защитава както модула, така и окабеляването ви.
  • Какво е максималното индуктивно натоварване, което мога да превключвам?
    Вграденият ограничителен кръг се справя с индуктивен отскок до 39VDC. За по-големи индуктивности добавете външни диоди за обратно връщане.
  • Работят ли тези модули с Flexem FC5 CPU?
    Да, те се свързват директно към всеки Flexem FC5 CPU чрез разширителната шина. Системата автоматично разпознава типа модул.
  • Мога ли да смесвам NPN и PNP изходи в една и съща система?
    Да, можете да използвате както F5-MD0404N, така и F5-MD0404P модули заедно в един и същ PLC шкаф за различни изисквания към изходите.
