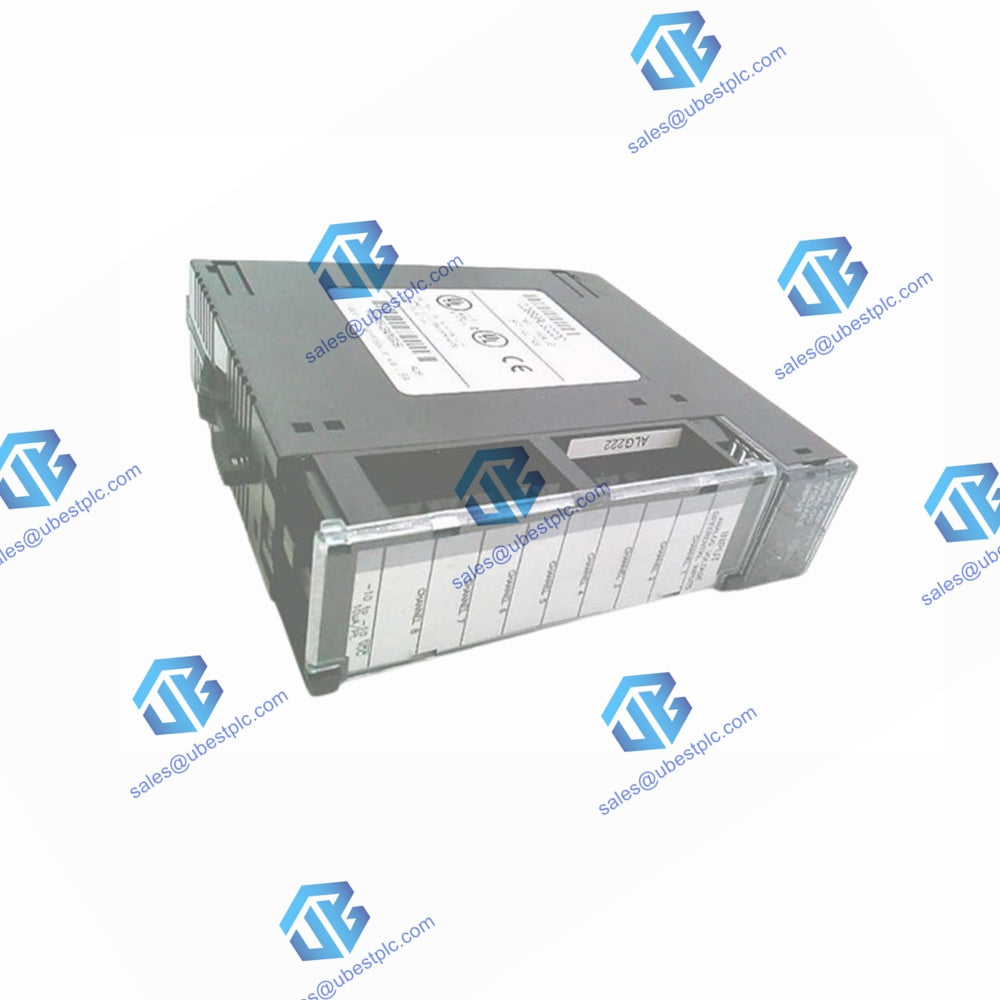

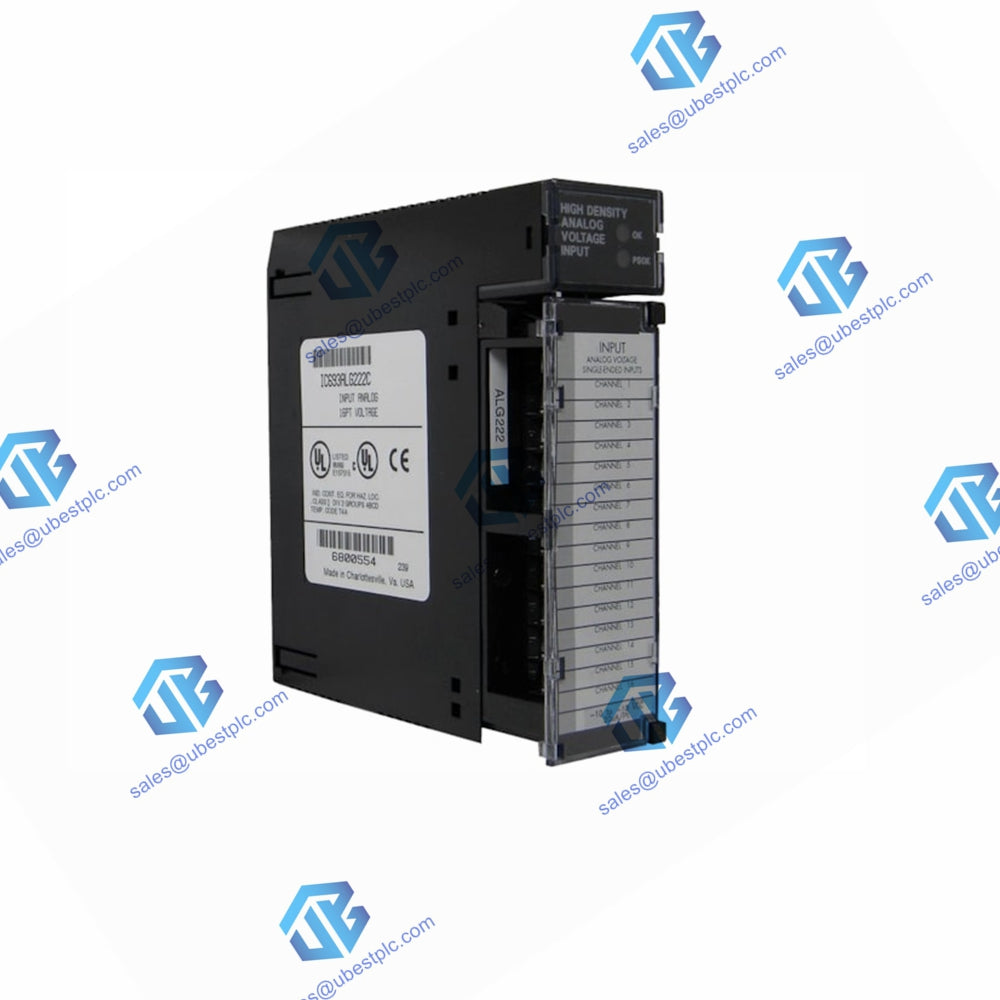

GE Fanuc IC693ALG222 16-канален аналогов входен модул
Описание на продукта
Този високоплътен модул за вход на напрежение за PLC от серия GE 90-30 разполага с 16 аналогови канала. Поддържа диапазони ±10V с резолюция 5mV. Идеален за бързо събиране на данни с 3ms скорост на обновяване в диференциален режим.
Технически данни
- Марка: GE Fanuc
- Модел: IC693ALG222
- Канали: 16 входа за напрежение
-
Диапазони на входа:
- 0 до +10V (униполярен)
- -10 до +10V (биполярен)
-
Резолюция:
- 2.5mV (диапазон 0-10V)
- 5mV (диапазон ±10V)
-
Скорост на обновяване:
- 3ms (8 диференциални канала)
- 6ms (16 еднопосочни)
- 13ms (всички канали)
- Линейност: <1 LSB
-
Отговор на филтъра:
- 41Hz (еднопосочен)
- 82Hz (диференциален)
Основни характеристики
- Заводска калибрация с прецизност (±5mV резолюция)
- Два режима на работа: еднопосочен или диференциален
- Ултра-бързо сканиране: 3ms в диференциален режим
- Високо отхвърляне на шум: 82Hz филтър в диференциален режим
- Компактен дизайн: само 0.55 кг
Съвместимост и приложения
Работи с: PLC от серия GE 90-30, регистратори на данни, SCADA.
Идеален за: Мониторинг на процеси, тестови стендове, контрол на качеството.
Примерна употреба: Високоскоростен мониторинг на сензори при автомобилни тестове.
Инструкции за монтаж
- Монтирайте в рамка Series 90-30
- Изберете режим: Диференциален (по-бърз) или еднопосочен (повече канали)
- Свържете сензорите с екранирани усукани двойки кабели
- Заземете екрана на терминала на модула
Бележки за конфигурация
- Диференциалният режим удвоява скоростта на сканиране, но намалява броя на каналите наполовина
- Униполярният (0-10V) диапазон осигурява по-фина резолюция
- Заводската калибрация гарантира точност ±5mV
Опаковане и доставка
- Включва: модул IC693ALG222, терминален блок
- Тегло: 0.55 кг (модул), 1.1 кг (доставка)
- Превозвачи: FedEx, UPS, DHL (3-5 работни дни)
Често задавани въпроси
В: Каква е разликата между еднопосочен и диференциален режим?
О: Еднопосочен: 16 канала при 6ms. Диференциален: 8 канала при 3ms с по-добро отхвърляне на шум.
В: Каква е минималната откриваема промяна на напрежението?
О: 2.5mV в диапазон 0-10V, 5mV в диапазон ±10V.
В: Може ли да измерва токови сигнали?
О: Не - само вход за напрежение. Изисква външен шънт за ток.
В: Какви са изискванията за софтуер?
О: Програмиращи инструменти на GE (продават се отделно) за конфигурация.
