Въведение

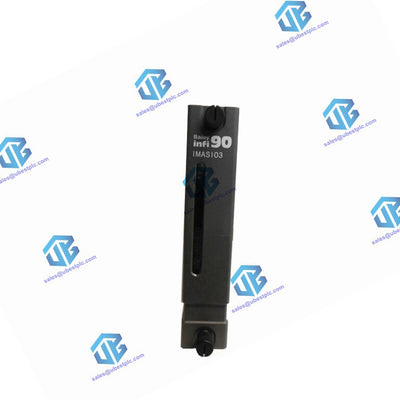

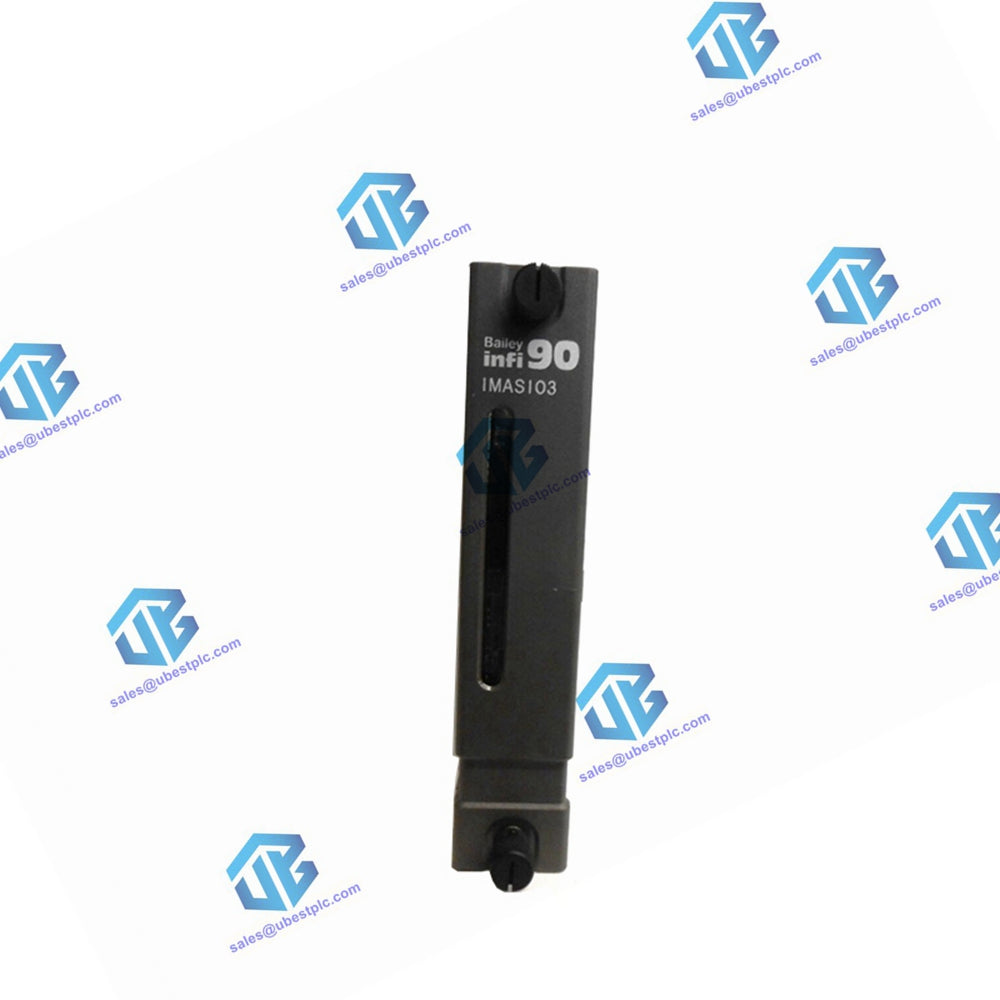

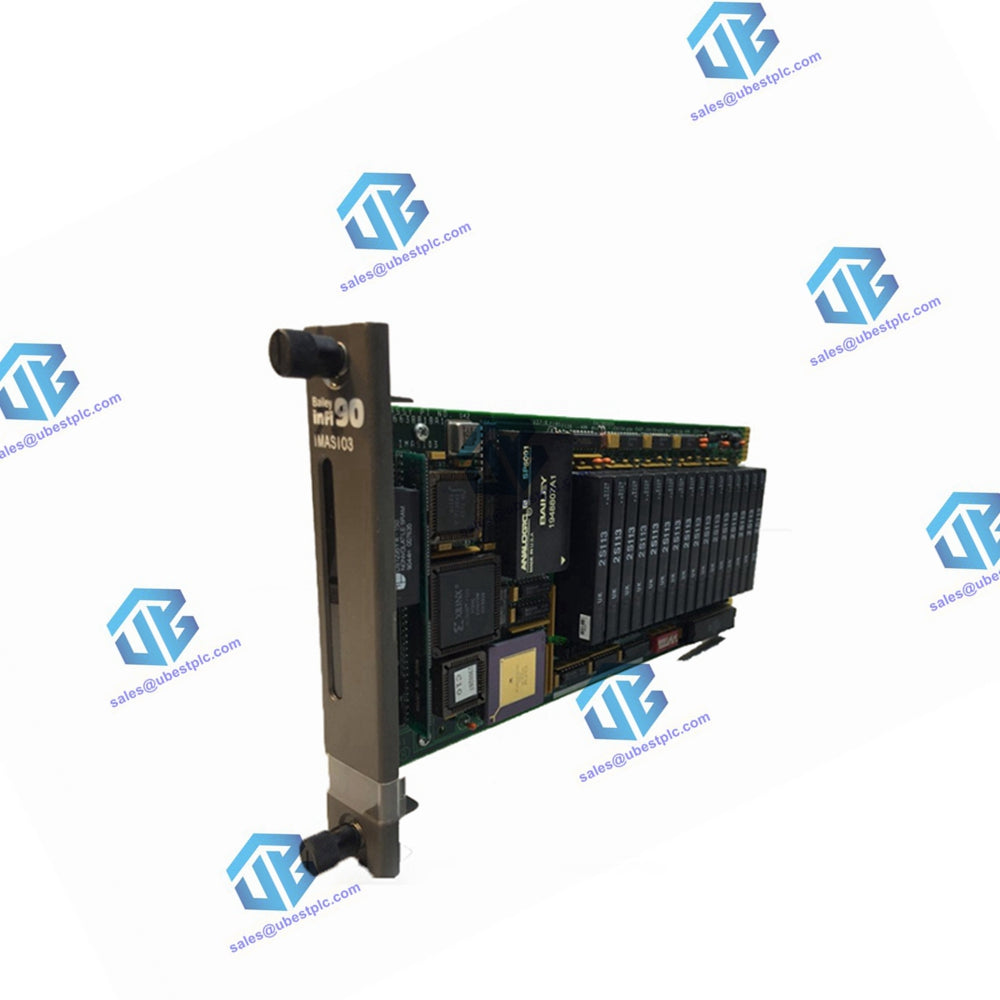

IMASI03 е единична печатна платка, която заема един слот в INFI 90 Модулна монтажна единица (MMU). Два фиксирани щифта на лицевата страна на модула го закрепват към MMU. Подчиненият модул има три конектора на ръба на платката за външни сигнали и захранване: P1, P2 и P3. P1 свързва към захранващите напрежения. P2 свързва IMASI03 към подчинената разширителна шина, по която комуникира с MFP.

Технически характеристики

• Консумация на енергия

  • +5 VDC: типично 300 mA, максимум 450 mA
  • +15 VDC: типично 130 mA, максимум 150 mA
  • -15 VDC: типично 35 mA, максимум 50 mA

• Типове аналогови входове

  • Аналогови входни канали: 16 независимо конфигурирани канала
  • Термодвойки: Тип E, J, K, L, N (14 AWG), N (28 AWG), R, S, T, U, китайски тип E и китайски тип S
  • 3-жичен RTD:
    • 100 ома платина: стандарт на САЩ лаборатория
    • 100 ома платина: стандарт на САЩ индустрия
    • 100 ома платина: европейски стандарт
    • 120 ома никел
    • 10 ома мед
    • Китайски 53 ома мед
  • Миливолт: -100 mV до +100 mV, 0 до 100 mV
  • Високо ниво: 1-5 VDC, 0-5 VDC, 0-10 VDC, -10 VDC до +10 VDC или потребителски зададен диапазон в рамките на -10 VDC и +10 VDC
  • Ток: 4-20 mA, системно или външно захранван

• Производителност

  • Температурен ефект (0 - 70° C): ± 0.003% от пълния обхват на скалата на градус Целзий максимум
  • Ефект на захранването в работния диапазон (± 15 волта захранвания): ± 0.003% от пълния обхват на скалата на волт максимум
  • Време за настройка на входа: 0.5 секунди до 1% след пълна стъпка на скалата
  • Входно съпротивление: минимум 10 МОм
  • Изолация на общ режим: Непрекъсната
  • AC напрежение (абсолютен максимум): 250 VRMS
  • Канал/Канал (абсолютен максимум): 250 VRMS
  • Отхвърляне на 50/60 Hz (минимум): -110 dB
  • Резолюция (битове на A/D):
    • 16 бита: 0.0015% от обхвата на A/D, 30 ms
    • 18 бита: 0.00038% от обхвата на A/D, 175 ms
    • 20 бита: 0.000095% от обхвата на A/D, 175 ms
    • 22 бита: 0.000024% от обхвата на A/D, 450 ms
    • 24 бита: 0.000006% от обхвата на A/D, 2000 ms
  • Отхвърляне в нормален режим: Пиково или непрекъснато напрежение (абсолютен максимум) ± 15 VDC
  • Отхвърляне на 50/60 Hz AC (минимум): -80 dB

Околна среда

• Електромагнитна съвместимост: В момента няма налични стойности.
• Радиочестотни смущения: Дръжте вратите на шкафа затворени. Не използвайте комуникационно оборудване на по-малко от 2 метра от шкафа.
• Температура на околната среда: 0 до 70° C (32 до 158° F)
• Относителна влажност:
  • 5% до 95% до 55° C (131° F) (без кондензация)
  • 5% до 45% при 70° C (158° F) (без кондензация)
• Атмосферно налягане: Морско равнище до 3 км (1.86 мили) (86 kPa до 108 kPa)
• Качество на въздуха: Некорозивен

Монтаж и доставка

• Монтаж: Занимава един слот в стандартна INFI 90 Модулна монтажна единица (MMU).
• Тегло при доставка: 1.146 кг (2.5 lb)
• Размер на опаковката: 27.94 см x 35.56 см x 5.54 см (11 инча x 14 инча x 3 инча)
