Спецификации

Главна информация

• Номер на част: IS220PDOAH1A
• Производител: General Electric
• Страна производител: САЩ (САЩ)
• Серия : Mark VIe
• Функция: Дискретен изходен пакет

Физически характеристики

• Брой релейни канали: 12
• Размери :
  • Височина: 8,26 см
  • Широчина: 4,19 см
  • Дълбочина: 12,1 см
• Технология: Повърхностен монтаж

Функционално описание

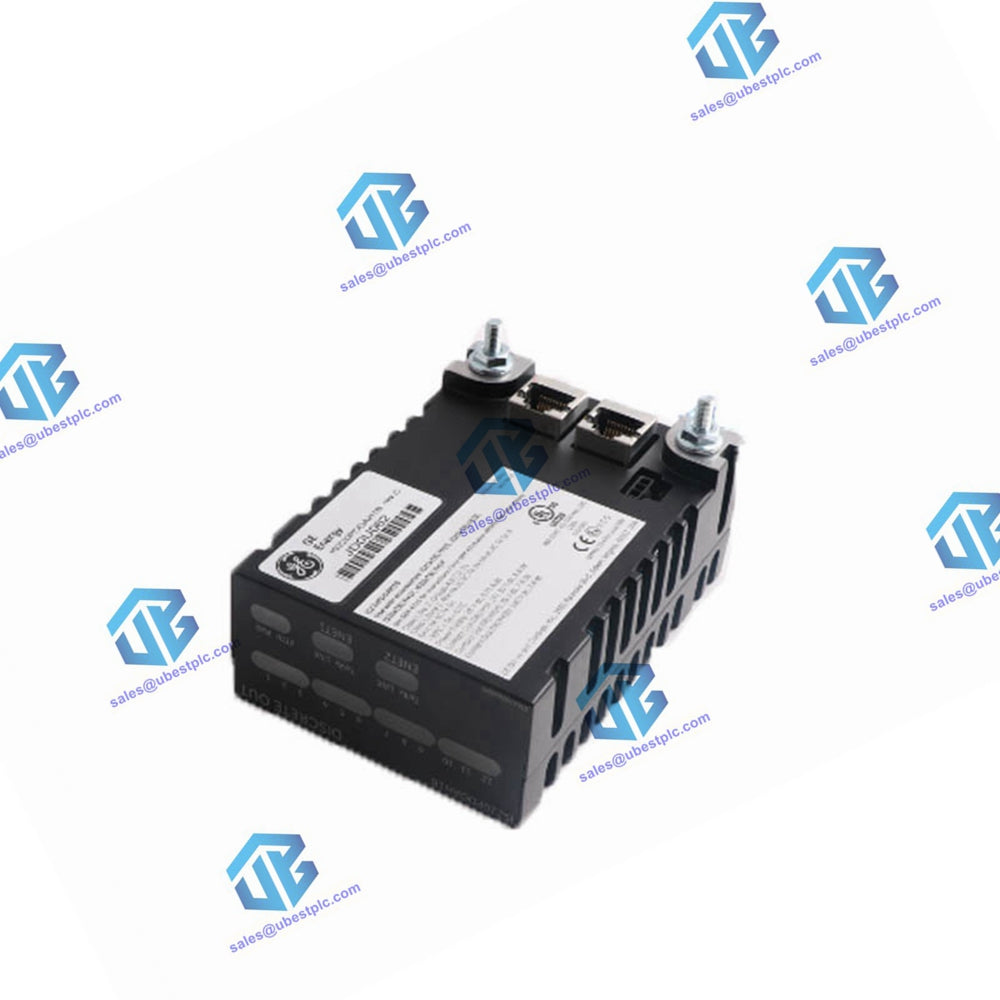

IS220PDOAH1A е дискретен изходен пакет, проектиран от GE като част от системата за управление на газовата турбина Speedtronic Mark VIe. Той свързва една или две I/O Ethernet мрежи към дискретна изходна клемна платка. Модулът включва процесорна платка, споделена от всички Mark VIe разпределени I/O пакети и платка за придобиване, предназначена за функцията за дискретен изход.

Основни функции

• Релейни канали :
  • 12 релейни канала
  • Различни видове релета (магнитни и полупроводникови) в зависимост от клемореда
• входове :
  • 15 пакета входове, наблюдавани от реле и бобина
• Време за реакция :
  • Приблизително 6 ms от Ethernet командата до изхода
• Входяща мощност :
  • Захранва се от три-пинов захранващ вход
• Ethernet връзки :
  • Два RJ45 Ethernet конектора
• Изходна връзка :
  • Чрез DC-37 щифтов конектор, директно свързан към клемната платка
• Индикатори :
  • LED индикатори за диагностика
  • Инфрачервен порт за локални серийни комуникации

Съвместимост

• Клемни платки :
  • Работи с шест различни типа дискретни (релейни) изходни клемни платки, включително TRLY и SRLY платки
  • Не е съвместим с монтирани на DIN шина DRLY платки
• Режими на управление :
  • Поддържа Simplex (единичен I/O пакет)
  • Двойно (два I/O пакета)
  • TMR (три I/O пакета)
