Описание

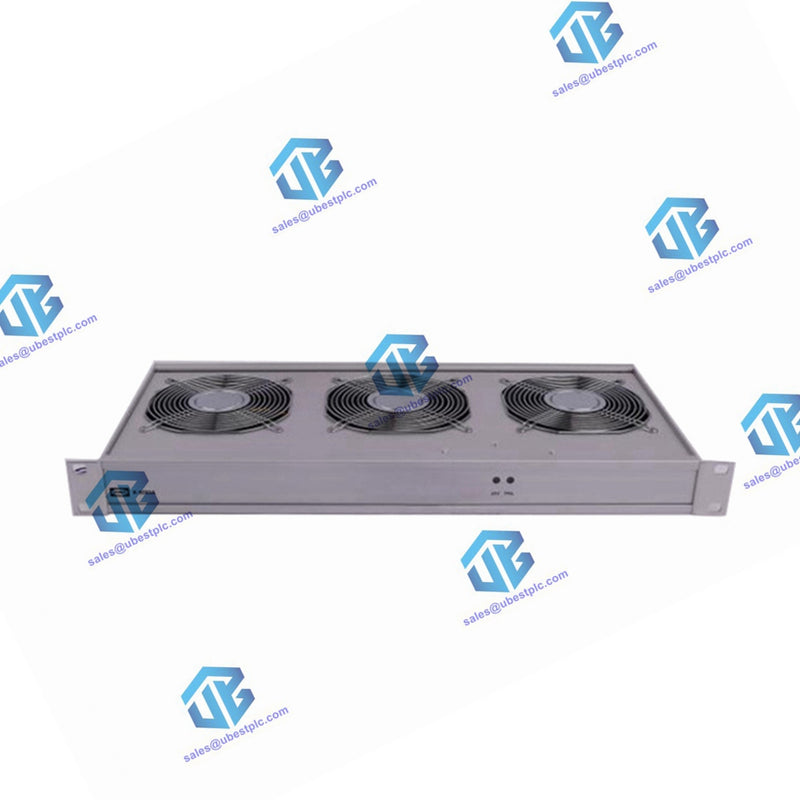

Вентилаторът за шкаф HIMA K 9203A е проектиран да осигури принудителна вентилация за 19'' шкафови инсталации. Той се състои от три осеви вентилатора, които осигуряват ефективна циркулация на въздуха, като засмукват въздух отдолу на устройството и го изхвърлят отгоре. Този вентилатор за шкаф е оборудван с резервно захранване, мониторинг на работата на вентилатора и мониторинг на напрежението, което го прави подходящ за използване в критични индустриални среди.

Технически характеристики

• Материал: Алуминий, анодиран
• Работно напрежение: 24 VDC, -15% до +20%, пулсации ≤ 15%
• Токова консумация: Максимум 750 mA
• Въздушен поток: 300 м³ на час
• Номинална скорост: 2800 оборота в минута
• Ниво на звуково налягане: Около 55 dB(A)
• Продължителност на работа при 40°C: 62 500 часа
• Изисквано пространство: 19'', 1 RU, дълбочина 215 мм
• Тегло: 1.8 кг
• Работна температура: -20°C до +70°C

Приложение

Вентилаторът за шкаф K 9203A е предназначен за принудителна вентилация на 19'' шкафови инсталации. Той е проектиран да съответства на 19'' подшкафове на HIMA, осигурявайки оптимален въздушен поток и охлаждаща ефективност.

Работа и индикатори

Работата на вентилатора и състоянието на напрежението се наблюдават и индикират чрез LED индикатори и щифтове на конекторната букса:

• Без повреда:

  • Конекторна букса, щифтове 4 и 5: Отворени
  • Конекторна букса, щифтове 5 и 6: Затворени
  • LED Fail: ИЗКЛЮЧЕН
  • LED 24 V: ВКЛЮЧЕН

• Работно напрежение < 20.4 V или > 28.8 V:

  • Конекторна букса, щифтове 4 и 5: Отворени
  • Конекторна букса, щифтове 5 и 6: Затворени
  • LED Fail: ИЗКЛЮЧЕН
  • LED 24 V: МИГАЩ

• Липса на работно напрежение или дефектен предпазител:

  • Конекторна букса, щифтове 4 и 5: Затворени
  • Конекторна букса, щифтове 5 и 6: Отворени
  • LED Fail: ИЗКЛЮЧЕН
  • LED 24 V: ИЗКЛЮЧЕН

• Повреда на вентилатора (скорост на вентилатора < 75%...85% от номиналната скорост):

  • Конекторна букса, щифтове 4 и 5: Затворени
  • Конекторна букса, щифтове 5 и 6: Отворени
  • LED Fail: ВКЛЮЧЕН
  • LED 24 V: ВКЛЮЧЕН

Конекторна букса

Конекторната букса се използва за свързване на вентилатора за шкаф към захранването. За повишена наличност, клема 3 може да бъде свързана към резервно захранване. Оптични и акустични детектори могат да бъдат свързани към клеми 4, 5 и 6.

• Варианти на окабеляване:
  • Едножилен проводник: 0.08...2.5 мм² (клема с пружинен захват)
  • Многонишков проводник: 0.25...1.5 мм² (клема с пружинен захват)
  • Многонишков проводник с накрайник: 0.25...2.5 мм² (клема с пружинен захват)
