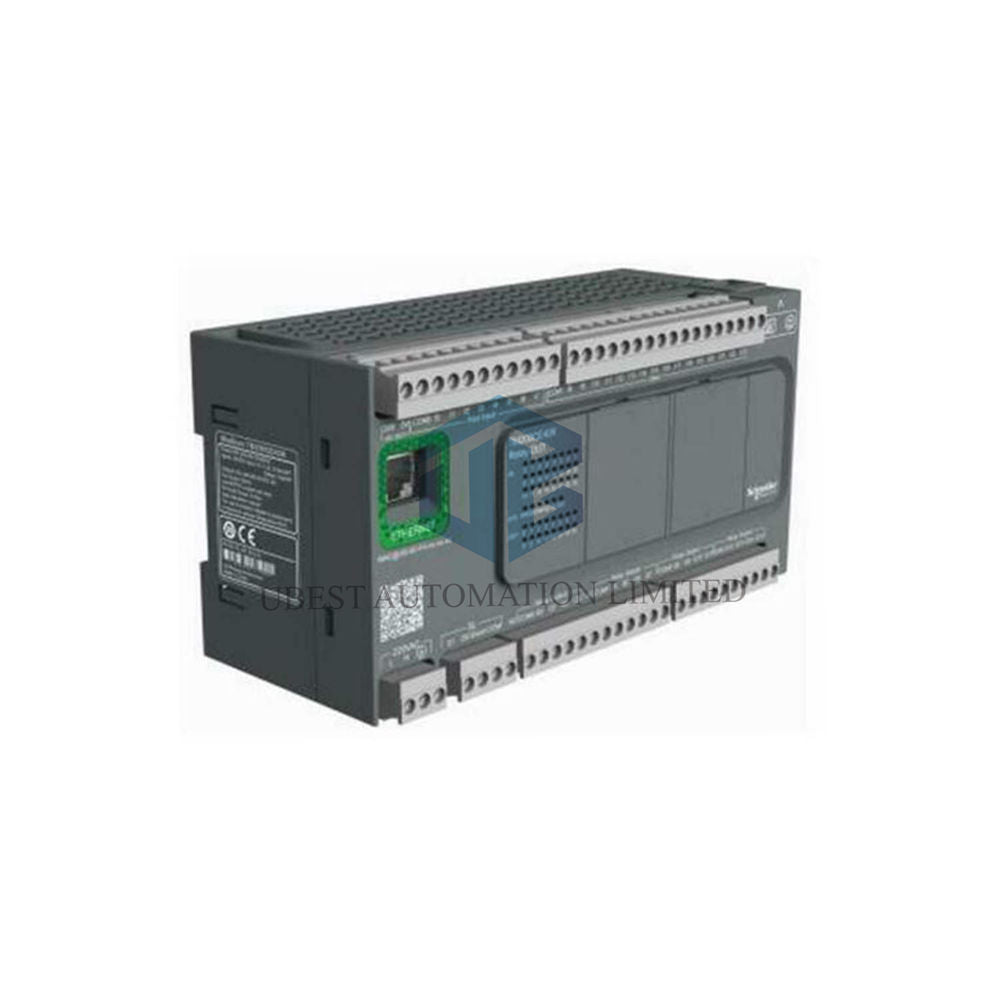

Логически контролер Schneider TM200CE40T M200: 40 входа/изхода, Ethernet, транзисторни изходи тип източник

TM200CE40T е част от серията Easy Modicon M200 на Schneider Electric. Този логически контролер се захранва с 24 V DC и осигурява 40 дискретни точки за входове/изходи. Той съчетава бързо броене, импулсни изходи и Ethernet комуникация по Modbus TCP/IP в един компактен корпус. Инженерите избират TM200CE40T за управление на машини, опаковъчни линии и компактни технологични установки. Транзисторните изходи тип източник превключват директно товари и поддържат високоскоростно позициониране с PWM/PLS при 100 kHz.

Обобщение

• TM200CE40T предоставя 24 входа и 16 транзисторни изхода в модул с ширина 175 mm.
• Четири високоскоростни входа достигат 100 kHz за отчитане на еднофазни, квадратурни, CW/CCW и импулсно-посочни сигнали.
• Два бързи изхода работят в режим PWM, PLS или PTO с честота 100 kHz за задачи по позициониране.
• Вграденият Ethernet порт поддържа работа като Modbus TCP/IP клиент и сървър със скорост 10/100 Mbit/s.
• Регулируем PID регулатор управлява до 14 едновременни контура без допълнителен хардуер.
• Контролерът поддържа четири модула за разширение на входове/изходи, с релейни или транзисторни изходи.

Технически спецификации

• Марка: Schneider Electric
• Модел: TM200CE40T
• Серия: Easy Modicon M200
• Тип продукт: логически контролер
• Номинално захранващо напрежение: 24 V DC, с работни граници от 20.4 V до 28.8 V
• Дискретни входове/изходи: общо 40 точки, разпределени на 24 входа и 16 изхода
• Разпределение на входовете: I0, I1, I6, I7 — високоскоростни; I2 до I5 — бързи; I8 до I23 — стандартни
• Разпределение на изходите: Q0 и Q1 — бързи изходи; Q2 до Q15 — транзисторни изходи
• Напрежение и ток на входа: 24 V DC, 7 mA на точка, импеданс 3.3 kOhm
• Логика на входа: приемник или източник, тип 1 съгласно EN/IEC 61131-2
• Тип изход: транзисторен, с положителна логика (източник), 24 V DC, 0.5 A на точка
• Честота на изхода: 100 kHz в режим PWM/PLS на Q0 и Q1
• Време за реакция: 5 µs за високоскоростни входове, 1 ms за изходи
• Конфигурируемо филтриране: 0 ms, 3 ms или 12 ms за всеки вход
• Общ ток: максимум 2 A или 4 A за всеки общ изход
• Защита: Защита от претоварване и късо съединение при 2 A с автоматично нулиране след 1 s
• Ток на утечка: максимум 0.1 mA; спад на напрежението под 1 V
• Консумирана мощност: 18 W при 24 V DC с максимално натоварване на входно-изходните вериги
• Пусков ток: 35 A
• Памет: 512 byte вътрешна флаш памет за резервно копие на програмата; опционална micro SD карта с капацитет 32 GB
• Батерия: BR2032 Li-CFx, живот 5 години, резервно захранване за 3 години при 25 °C
• Скорост на изпълнение: 0,2 µs за булева инструкция; 0,3 ms за инструкция от 1 K
• Време за реакция на задачата при събитие: 60 µs
• Отклонение на часовника: 90 s месечно или по-малко при 25 °C
• Броячни входове: 4 бързи входа при 100 kHz, 32 бита
• Функции за позициониране: PWM/PLS, 2 канала при 100 kHz
• Контур за регулиране: регулируем PID, до 14 едновременни контура
• Вградени портове: USB mini B 2.0, сериен порт 1 RS485, сериен порт 2 RS232/RS485, Ethernet RJ45
• Ethernet протокол: Modbus TCP/IP клиент/сървър, 10/100BASE-T
• Серийни протоколи: Modbus master/slave RTU/ASCII или SoMachineNetwork
• Скорости на предаване: 1.2 до 115.2 kbit/s по сериен интерфейс, 12 Mbit/s по USB, 10/100 Mbit/s по Ethernet
• Изолация: 500 V AC между входно-изходните вериги и вътрешната логика; 500 V DC между захранването и логиката
• Светодиоди за състоянието: PWR, RUN, ERR, SD, BAT, SL1, както и състояние на входно-изходните канали и връзката/активността
• Монтаж: профилна шина TH35-15 или TH35-7.5 съгласно IEC 60715 или панел с комплект за закрепване
• Размери: височина 90 mm, дълбочина 70 mm, ширина 175 mm
• Нетно тегло: 0,523 kg

Устойчивост на въздействия от околната среда и смущения

• Работната температура е в диапазона от 0 °C до 55 °C при хоризонтален монтаж.
• Температурата на съхранение е в диапазона от -25 °C до 70 °C.
• Относителната влажност е в границите от 10 % до 95 % без кондензация.
• Степента на замърсяване е 2 или по-ниска; работната надморска височина достига 2000 m.
• Степента на защита е IP20 при поставен защитен капак.
• Устойчивостта на електростатичен разряд достига 8 kV във въздуха и 6 kV при контакт съгласно EN/IEC 61000-4-2.
• Устойчивостта на излъчено електромагнитно поле достига 10 V/m от 80 MHz до 3 GHz съгласно EN/IEC 61000-4-3.
• Устойчивостта на бързи преходни процеси достига 2 kV по захранващите линии и 1 kV по входно-изходните линии съгласно EN/IEC 61000-4-4.
• Устойчивостта на импулсни пренапрежения достига 1 kV по линиите за постоянно захранване и 1 kV по входно-изходните линии съгласно EN/IEC 61000-4-5.
• Устойчивостта на проведени радиочестотни смущения достига 10 V от 0,15 до 80 MHz съгласно EN/IEC 61000-4-6.
• Устойчивостта на удар достига 15 gn за 11 ms и 30 gn за 6 ms.
• Устойчивостта на вибрации достига 3,5 mm при 5 до 8,4 Hz по релсовата ос и 1 gn при 8,4 до 150 Hz.
• Контролерът издържа краткотрайни прекъсвания на захранването до 2 ms без нулиране.
• Устройството носи маркировка CE и отговаря на EN/IEC 61131-2 и EN/IEC 61010-2-201.

Ръководство за монтаж

• Монтирайте контролера на DIN шина TH35-15 или TH35-7.5 или го закрепете към панел с комплекта.
• Оставете поне 50 mm свободно пространство над и под модула за циркулация на въздуха.
• Свържете захранването 24 V DC към подвижния 3-клемен винтов блок и спазвайте полярността.
• Използвайте неекраниран кабел с дължина под 50 m за стандартни входове и под 150 m за изходи.
• За бързи и високоскоростни входове използвайте екраниран кабел с дължина под 10 m, за да запазите целостта на сигнала.
• Свържете Ethernet през порта RJ45 с кабел с дължина под 100 m.
• Свържете серийна връзка 1 към 4-клемния блок и изберете режим RS485 или RS232 в софтуера.
• Добавете до четири разширителни модула; транзисторните конфигурации поддържат 144 допълнителни изхода.
• Преди пускане в експлоатация потвърдете състояние 1 над 15 V и състояние 0 под 5 V.

Съдържание на опаковката

• 1 x логически контролер Schneider TM200CE40T
• 1 x комплект подвижни винтови клемни блокове за входове и изходи
• 1 x 3-клемен конектор за захранване
• 1 x 4-клемен конектор за серийна връзка 1
• 1 x защитен капак за защита IP20
• 1 x печатно ръководство за бърз старт

Доставка

• Изпращаме по целия свят чрез FedEx, UPS и DHL.
• Поръчките напускат склада в рамките на 1 до 3 работни дни след потвърждаване на плащането.
• Получавате номер за проследяване веднага щом превозвачът сканира пратката.

Често задавани въпроси

• В: Колко точки за входове/изходи предлага TM200CE40T?
  О: Предлага 40 дискретни точки, съставени от 24 входа и 16 транзисторни изхода.
• В: Какъв тип изходи използва този модел?
  О: Използва транзисторни изходи с положителна логика при 24 V DC и 0,5 A на точка.
• В: Може ли контролерът да изпълнява задачи за позициониране?
  О: Да, Q0 и Q1 поддържат режими PWM, PLS и PTO при 100 kHz.
• В: Поддържа ли Ethernet комуникация?
  О: Да, портът RJ45 поддържа клиентски и сървърен режим на Modbus TCP/IP при 10/100 Mbit/s.
• В: Колко разширителни модула мога да добавя?
  О: Можете да добавите четири модула с до 144 допълнителни транзисторни изхода или 64 релейни изхода.
• В: Какъв е диапазонът на работната температура?
  О: Контролерът работи при температура от 0 °C до 55 °C при хоризонтален монтаж.

Дървовиден изглед на информацията за модела

• Schneider Electric
  • Easy Modicon M200
    • TM200CE40T
      • 40 входа/изхода, 24 V DC, транзисторен източник
      • Ethernet Modbus TCP/IP, USB, 2 серийни връзки
