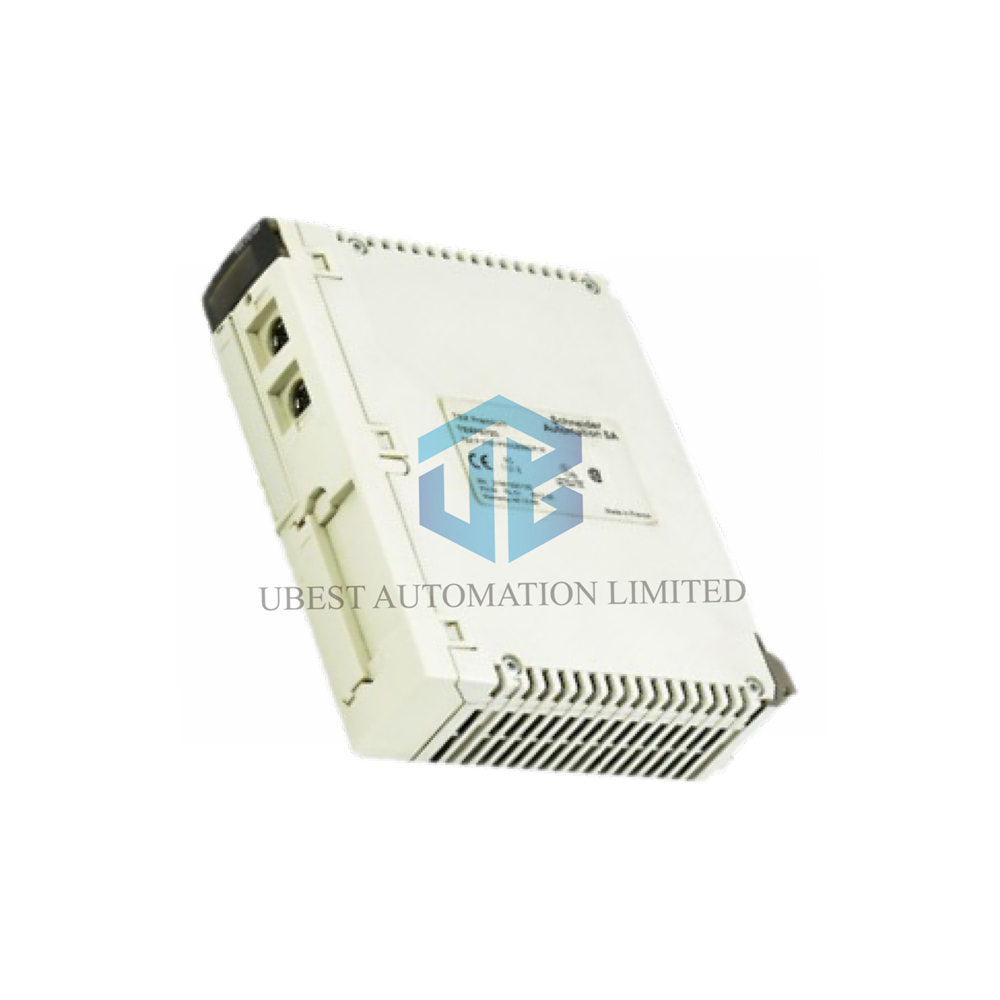

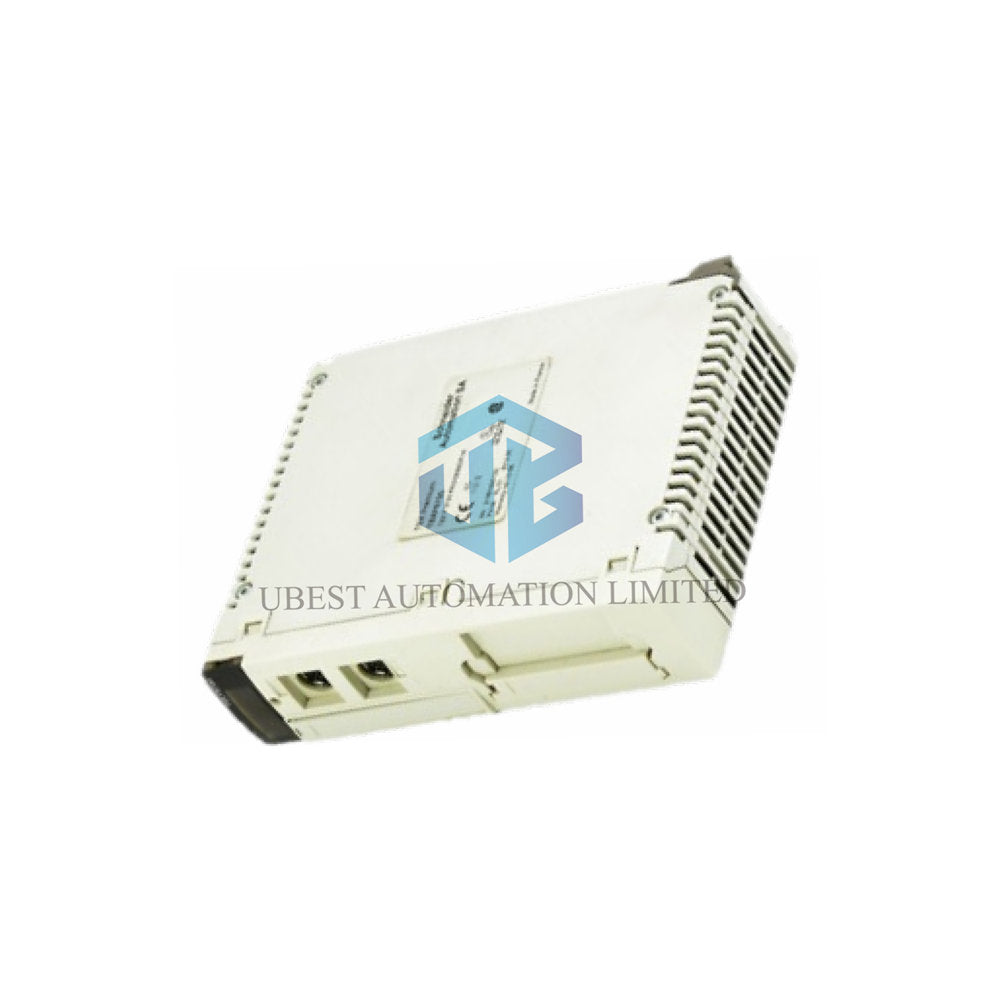

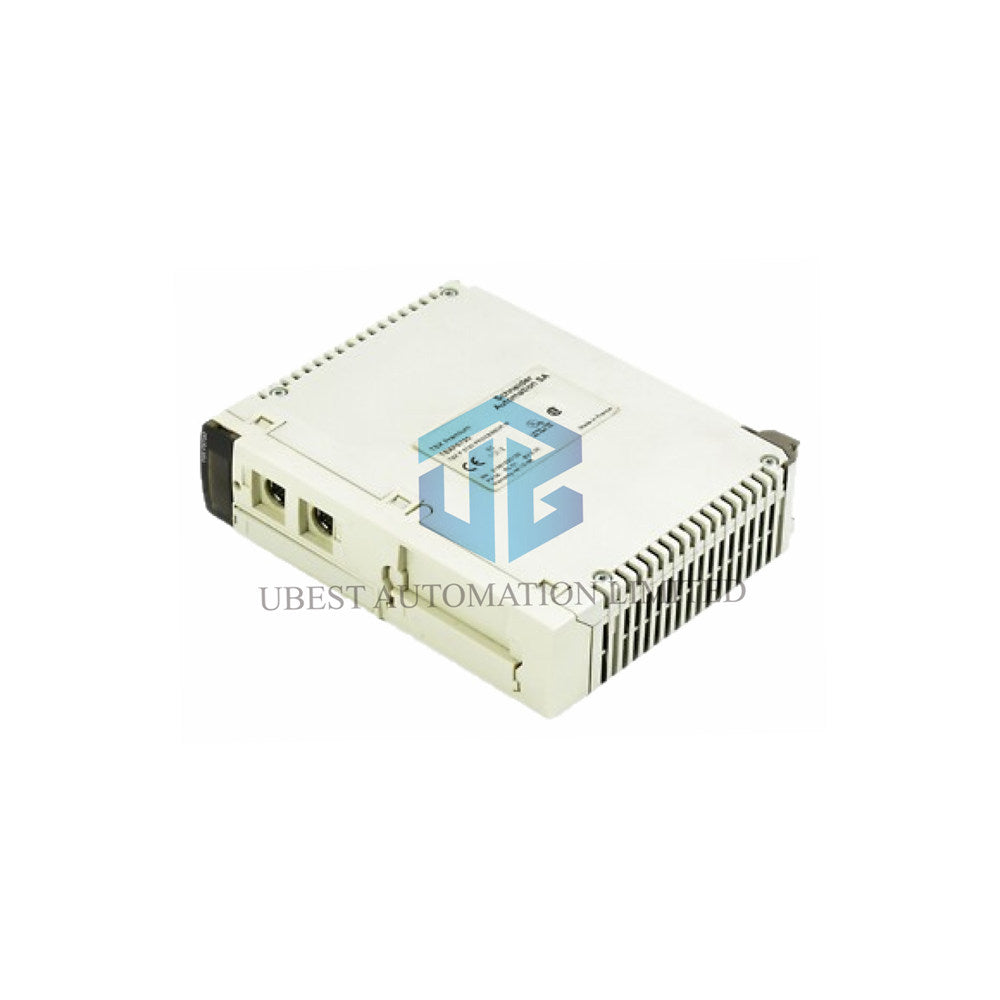

Модул на процесора Schneider Electric TSXP5720: мощно управление за системи Modicon

Усъвършенствайте автоматизацията си с Schneider Electric TSXP5720. Този централен процесор е „мозъкът“ на системите за управление Modicon. Той предлага висока изчислителна мощност и гъвкави възможности за свързване. Управлявайте сложни приложения с големия му капацитет за входове/изходи. Модулът осигурява надеждна работа в индустриална среда. Той е ключов компонент за изграждането на ефективни и мащабируеми решения за автоматизация.

Основни технически характеристики

• Марка и модел: Schneider Electric TSXP5720
• Продуктова линия: Процесорен модул Modicon
• Захранващо напрежение: 5 V DC (от системната задна шина)
• Типичен ток: 440 mA при 5V DC
• Максимален ток: 600 mA при 5V DC
• Типична мощност: 2.25 W
• Вътрешна RAM памет: 48K думи
• Разширителна памет: 128K думи (PCMCIA карта)
• Обща памет: До 176K думи
• Скорост на изпълнение: 0.98 ms/K инструкции (PCMCIA) / 0.78 ms/K инструкции (RAM)
• Капацитет за дискретни входове/изходи: Поддържа до 1 024 точки
• Капацитет за аналогови входове/изходи: Поддържа до 80 точки
• Мрежова поддръжка: FIPWAY, ETHWAY/TCP IP, Modbus Plus
• Работна температура: 0°C до 60°C
• Степен на защита: IP20 (за употреба на закрито, в табло)

Основни характеристики и системни предимства

Балансирана производителност и памет: Със своите 48K думи бърза вътрешна RAM памет и разширяема памет TSXP5720 обработва средни и големи програми за управление. Той изпълнява ефективно логиката за обширни конфигурации на входове/изходи.

Мащабируемост на входовете/изходите и мрежата: Този процесор може да управлява големи системи с поддръжка на над хиляда цифрови и осемдесет аналогови точки. Множеството мрежови опции (Modbus Plus, Ethernet/TCP-IP) осигуряват безпроблемна интеграция в комуникационни архитектури на ниво предприятие.

Ефективна конструкция на захранването: С типична консумация от само 2.25 W модулът минимизира отделянето на топлина в управляващия шкаф. Това допринася за стабилността и дълготрайността на системата.

Индустриална издръжливост: Проектиран за работа при температури от 0°C до 60°C, TSXP5720 е създаден за надеждна работа в типични индустриални условия, осигурявайки постоянен контрол на процесите.

Типични приложения

• Централен контролер за сложни линии за автоматизация на машини.
• Системи за управление на процеси при пречистване на вода или периодична химическа обработка.
• Системи за управление на сгради за ОВК и контрол на енергията.
• Системи за управление на обработката на материали и логистиката.

Надеждна поддръжка и бърза доставка

Този ключов системен компонент се предлага с нашата стандартна 12-месечна гаранция. Гарантираме неговото качество и надеждност за вашите операции. За спешни проектни нужди предлагаме ускорена международна доставка чрез FedEx, UPS и DHL.

Често задавани въпроси

Каква е основната разлика между вътрешната RAM памет и разширителната памет?

Вътрешната RAM памет (48K думи) е бързата вградена памет на процесора за изпълнение на активната програма за управление. Разширителната памет (128K думи) се добавя чрез PCMCIA карта и обикновено се използва за съхранение на резервни програми, рецепти или регистри на данни.

Захранва ли процесорът самостоятелно целия шкаф за входове/изходи?

Не. TSXP5720 изисква собствено захранване 5V DC от специален захранващ модул в шкафа. Този захранващ модул осигурява по-високите токове, необходими за всички модули за входове/изходи в системата.

Какво означава степента на защита IP20 за монтажа?

IP20 означава, че модулът е защитен срещу допир с пръсти (IP2X), но не предлага защита срещу вода (IPX0). Той трябва да бъде монтиран в защитно управляващо табло в чиста, суха среда на закрито.

Мога ли да свържа този процесор директно към стандартна Ethernet мрежа?

Да, чрез мрежовата опция ETHWAY/TCP IP. Това позволява на TSXP5720 да комуникира чрез стандартни Ethernet TCP/IP протоколи за интеграция с HMI, SCADA системи или други мрежови устройства.

Колко модула за входове/изходи мога да свържа към този процесор?

Ограничението се определя от общия брой точки за входове/изходи (1024 дискретни + 80 аналогови), а не от фиксиран брой модули. Точният брой модули зависи от плътността на точките им (например карти с 16 или 32 точки) и правилата за конфигурация на шкафа.
