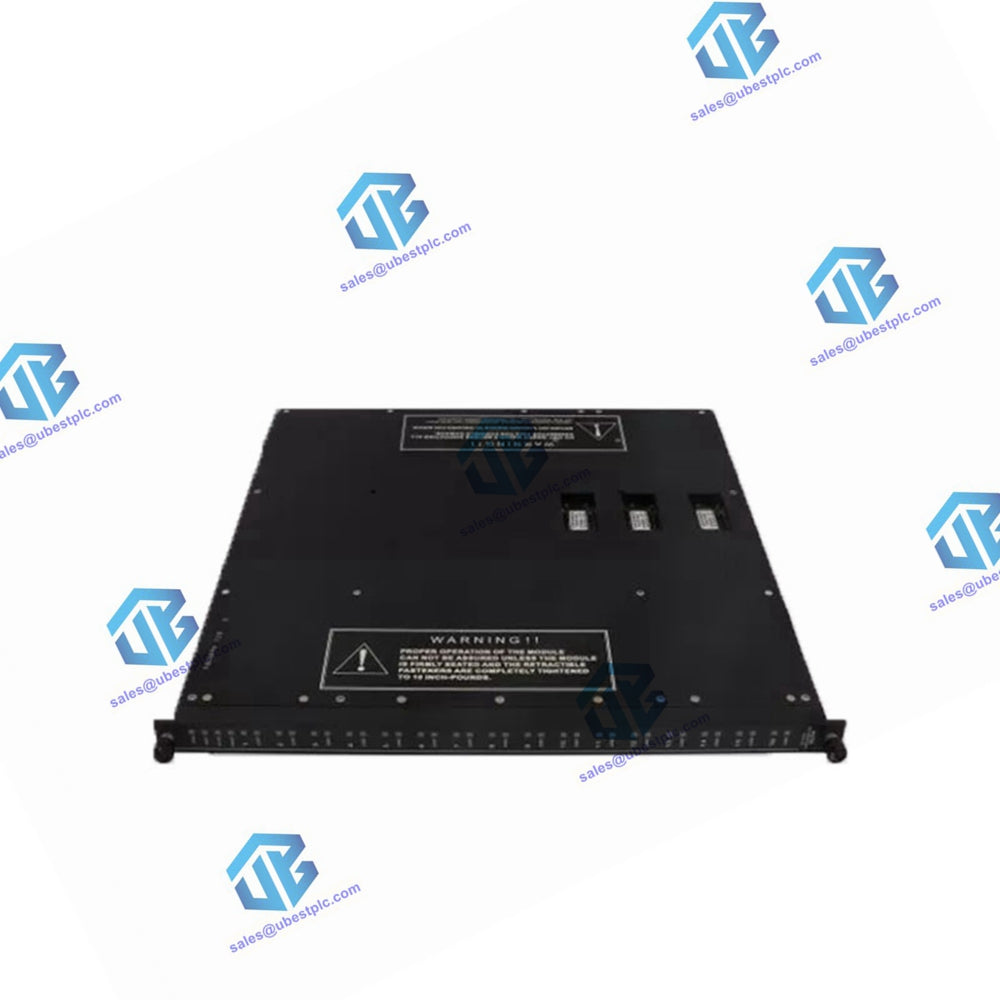

Triconex 3664 цифрови изходни модули 24 VDC опто-изолирани, общи двойни 3664 32

Спецификации

Номер на модела: 3664/3674

• Номинално напрежение: 24 VDC
• Тип: двоен, сериен (препоръчва се за програми за управление на изключване до изключване)
• Изходни сигнали: 32, общ
• Обхват на напрежение: 16-30 VDC
• Максимално напрежение: 36 VDC
• Спадане на напрежението: <1,5 VDC, типично
• Натоварване на захранващия модул: <10 вата
• Текущи рейтинги, максимум:
  • 2А на точка
  • 10A пренапрежение за 10 ms
• Изтичане на натоварване: 2 mA максимум
• Предпазители (на полево завършване): n/a—самозащита
• Изолация на точки: минимум 1500 VDC

Диагностични показатели

• Състояние ВКЛ. или ИЗКЛ

• Състояние на модула

• Полева аларма:

  • 1 на точка
  • ПРЕМИНАВАНЕ, ПОВРЕДА, АКТИВЕН
  • ТОВАР/ПРЕДПАЗИТЕЛ

• Аларма за натоварване: изход блокиран ВКЛ. 3664 — Точка блокиран ВКЛ., всички останали командвани състояния - ВКЛ. или ИЗКЛ.

• Цветов код : тъмно син

Опции за прекратяване на полето

Свържете номера на вашия I/O модул в първата колона с опциите за прекратяване вдясно. Един входно-изходен модул може да бъде свързан към максимум два терминални панела, които могат да бъдат от два различни типа - например общи и необединени.

Модул Част #: 3664

• Описание на модула: Dual DO, 24 VDC, самозащитен, 32 точки.
• Панели с общи термини: 9662-610
• Нечесто. Панели с термини: няма
• Панели с основни термини: 9653-610
• Панели с незапалими термини: 9671-610
• Разпънати кабели: 9101-010
• Байпасни панели : няма
• ERT Loop-Back кабели/панели: 9671-810

Опции за завършване на полето Размери

Панел модел: 9662-610

• Ширина (през DIN шина): 4,5 инча (11,43 см)
• Дължина (по DIN шина): 5 инча (12,7 см)
• Височина (извън DIN шина): 4,25 инча (10,795 см)

Препратка към номер на част

Тази таблица идентифицира номера на частта ETA и номера на частта на кабела за всеки модел терминален панел.

Модел #: 9662-610

• И: 3000520-390
• Кабел: 4000094-310
