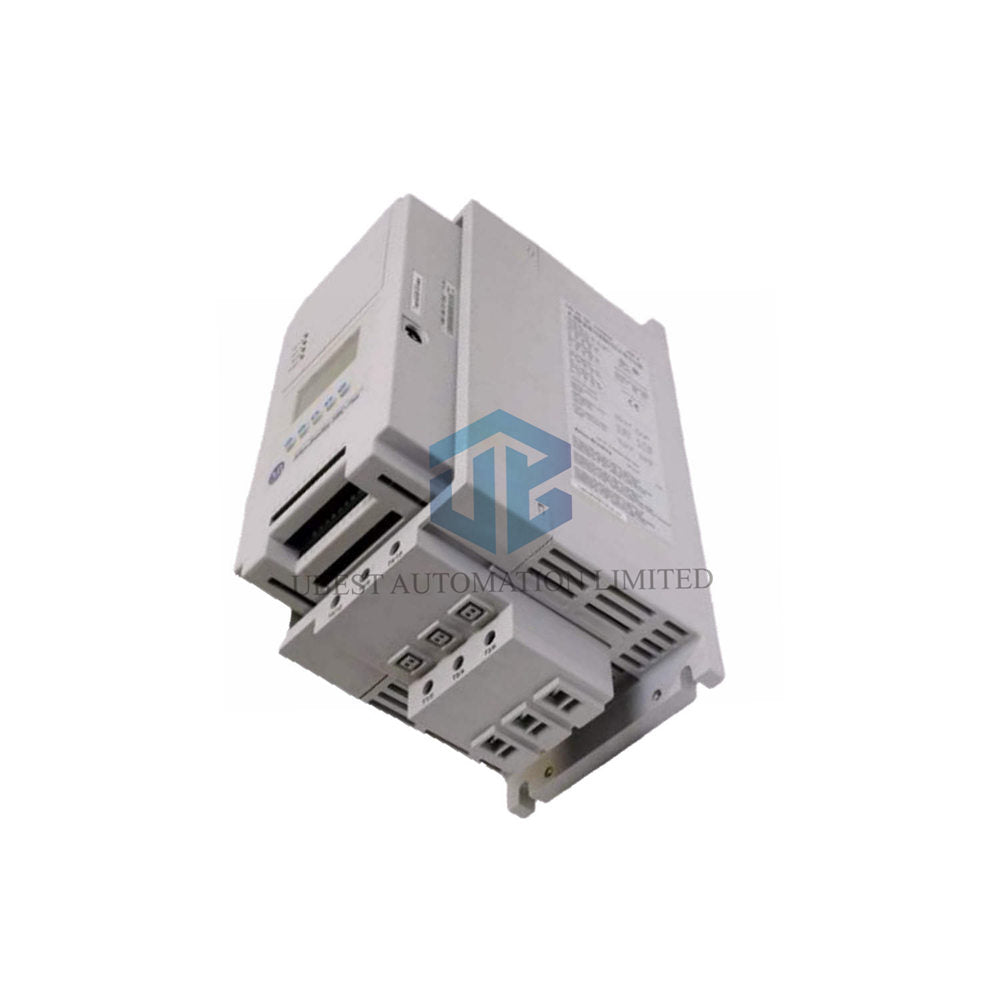

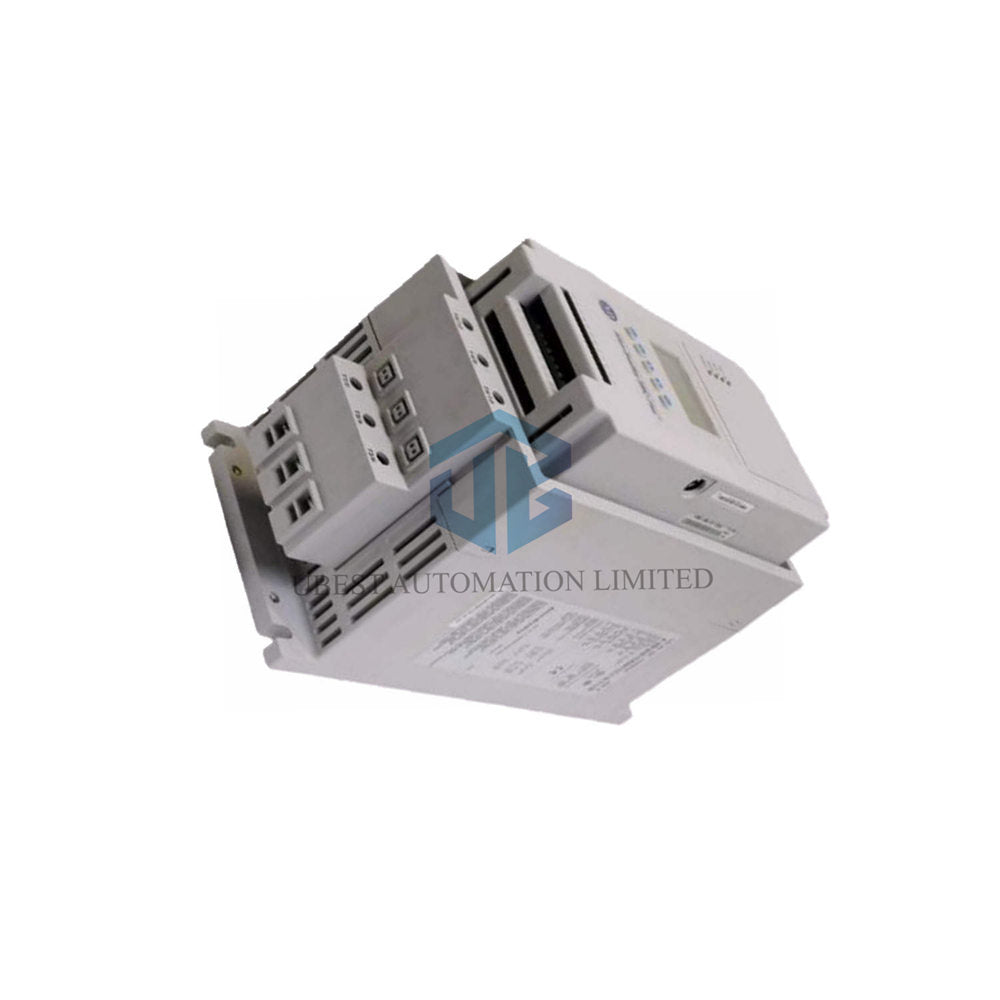

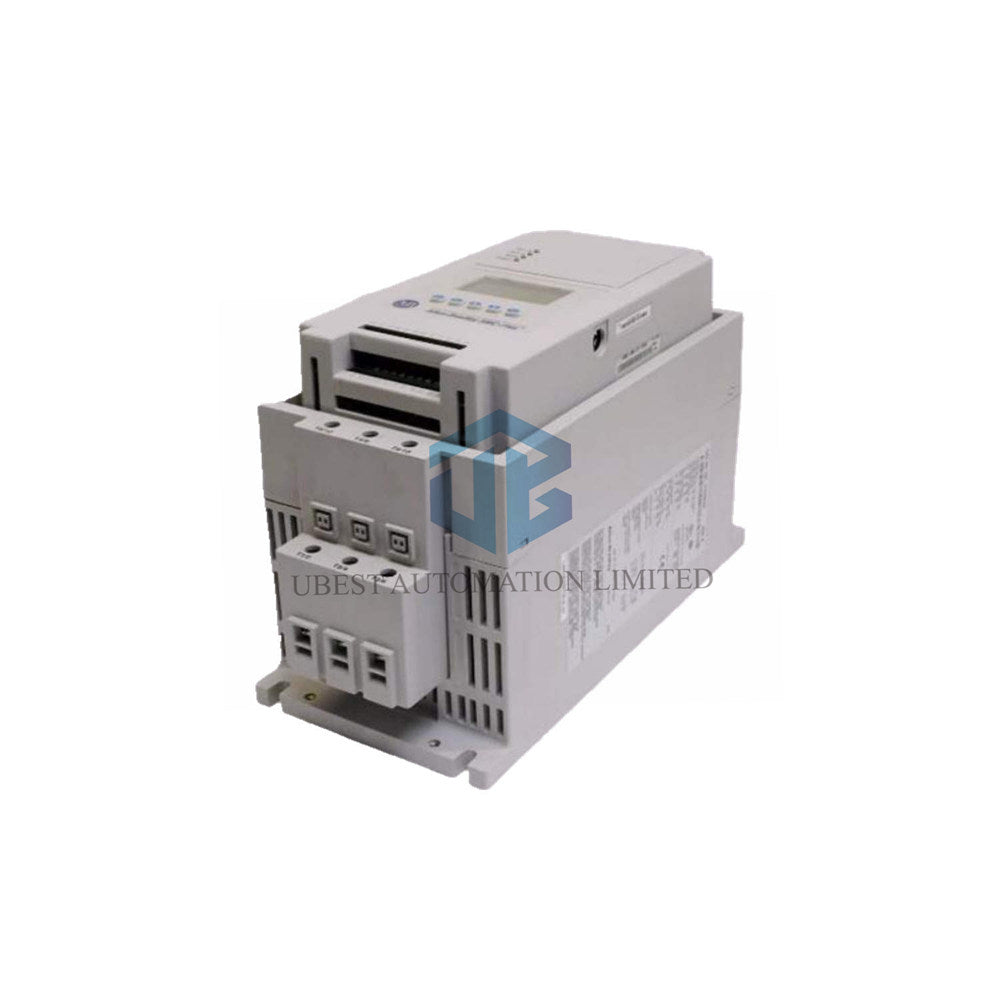

Controlador Inteligente de Motor Flex SMC 150-F201NBRB

Especificaciones Técnicas Principales

• Clasificación del Controlador: 201 A con 75‑150 Hp a 460V CA para motores conectados a línea.
• Configuración Delta: Soporta 116‑348 A y hasta 350 Hp a 575V CA.
• Voltaje de Control: 24V CA/CC con corriente de entrada en estado OFF inferior a 10 mA CA.
• Clases de Disparo: Seleccionables 10, 15, 20 y 30 con corriente de disparo al 117% de la FLC del motor.
• Bypass Interno: Incorporado para reducir el calor y mejorar la eficiencia energética.
• Temperatura de Operación: Tipo abierto funciona de ‑5 °C a 50 °C (23 a 122 °F).
• Protección contra Cortocircuitos: Coordinación tipo 1 con máximo 70kA a 690V para la FLC máxima.
• Protección dv/dt: Red RC snubber que protege el circuito de potencia contra picos de voltaje.
• Entrada PTC: Acepta termistor del motor con tiempo de respuesta de 800 ms y resistencia de disparo de 25 Ω ±10 Ω.

Clasificaciones Ambientales y Mecánicas

• Protección: IP2X con cubiertas para terminales según IEC; grado de contaminación 2.
• Altitud y Clima: Opera hasta 2000 m con humedad del 5‑95% sin condensación.
• Vibración y Choque: Resiste vibración pico de 1.0 G y choque operativo de 5.5 G.
• Peso y Dimensiones: 30.4 kg; mide 560 mm (alto) x 225 mm (ancho) x 253.8 mm (profundidad).
• Terminales de Potencia: Dos orificios de diámetro M10 x 1.5 por polo de potencia; lado línea/carga de alta resistencia.
• Terminales de Control: Conexión con yugo de sujeción y tornillo M3 para cableado confiable.

Preguntas Frecuentes

• P: ¿Qué tamaños de motor soporta el 150-F201NBRB?
  R: Maneja 75‑150 Hp a 460V conectado a línea y hasta 350 Hp conectado en delta a 575V CA.
• P: ¿Este modelo incluye bypass interno?
  R: Sí, el 150-F201NBRB tiene bypass interno incorporado para reducir calor y desgaste después del arranque.
• P: ¿Qué clases de disparo están disponibles?
  R: Puede seleccionar clase de disparo 10, 15, 20 o 30 para adecuarse a su aplicación de motor.
• P: ¿Puedo usarlo en aplicaciones de control de bombas?
  R: Absolutamente, el controlador cuenta con lógica dedicada para control de bombas y perfiles de rampa suaves.
• P: ¿Cuál es la clasificación máxima de corriente de cortocircuito?
  R: Resiste hasta 70kA a 690V cuando está protegido con fusibles clase J o L apropiados.
• P: ¿El voltaje de control es compatible con 24V CA y CC?
  R: Sí, acepta 24V CA/CC con amplia tolerancia y bajo consumo de energía.
