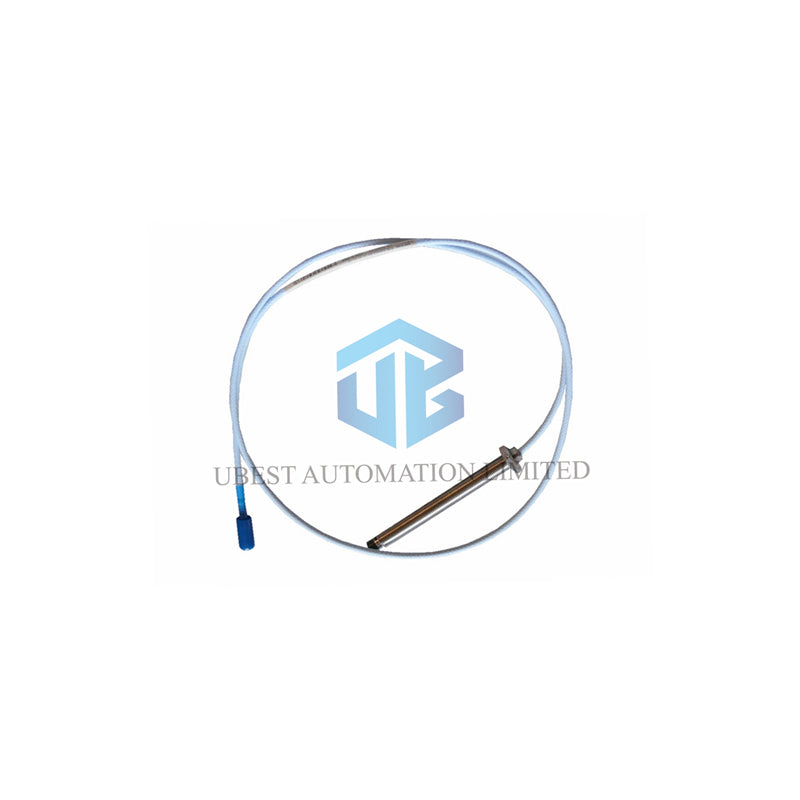

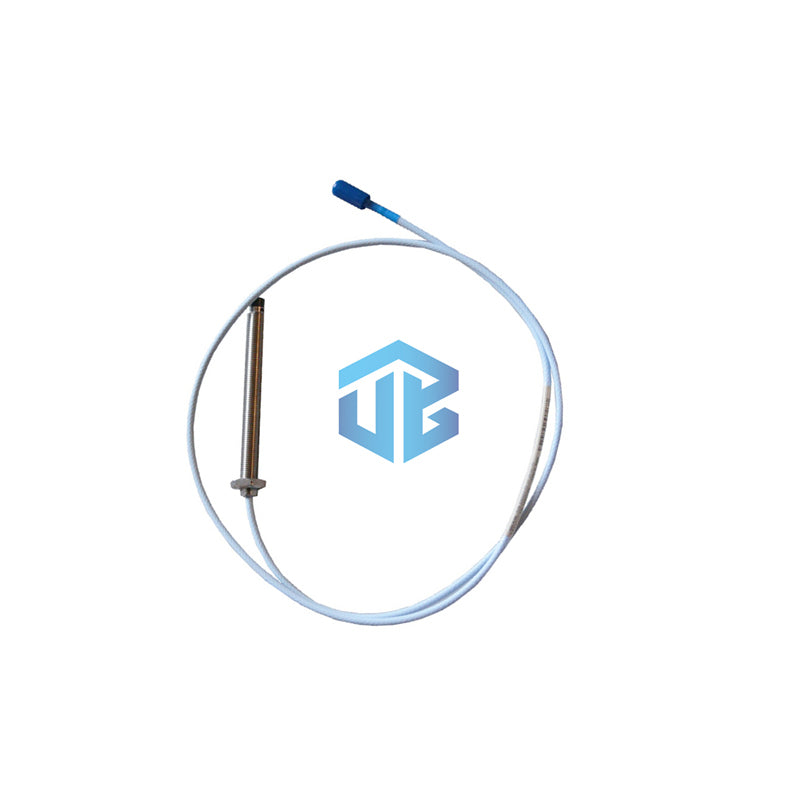

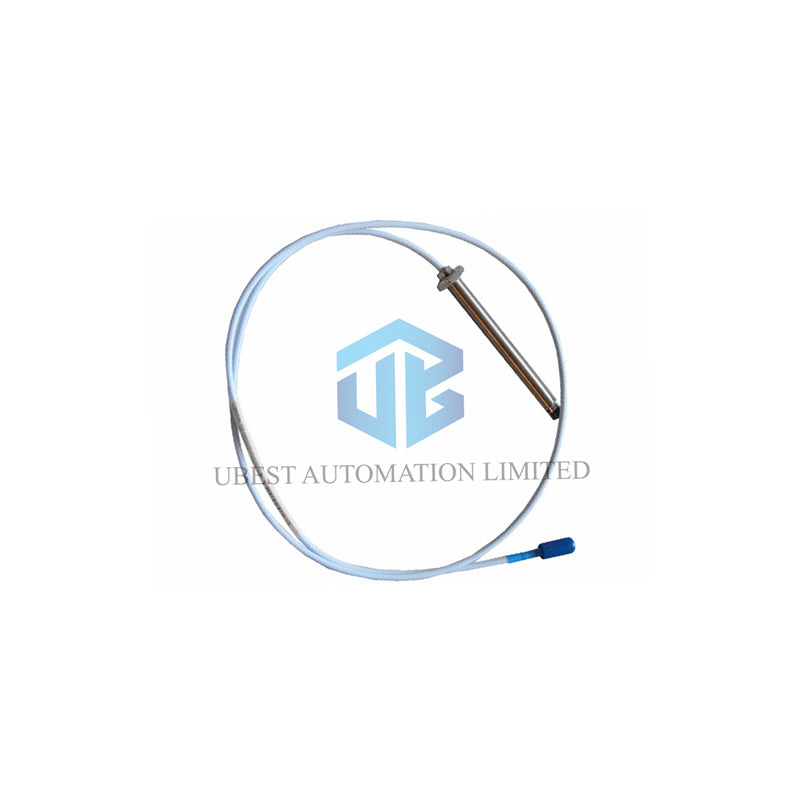

Descripción del Producto: Sonda Bently Nevada 3300 XL 8 mm

Especificaciones Técnicas Clave

• Marca: Bently Nevada
• Número de Modelo: 330101-00-77-20-02-00
• Tipo: Sonda de Proximidad 3300 XL 8mm, rosca 3/8-24 UNF, sin protección
• Origen: Fabricado en EE.UU.

Información Completa del Sufijo (Estructura en Árbol)

• 330101 - Sonda 3300 XL 8 mm, rosca 3/8-24 UNF, sin protección
  • Opción de Longitud sin Rosca :00 - 0.0 pulgadas
  • Opción de Longitud Total de la Carcasa :77 - 7.7 pulgadas
  • Opción de Longitud Total :20 - 2.0 metros (6.6 pies)
  • Opción de Conector y Tipo de Cable :02 - Conector coaxial Miniatura ClickLoc, cable estándar
  • 00 - No requerido

Parámetros Eléctricos y de Medición

• Resistencia DC Nominal (RPROBE): 7.88 ± 0.50 Ω para sonda de 2.0 m de longitud.
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/ft) valor típico.
• Cableado de Campo: Use cable trenzado blindado de 3 conductores de 0.2 a 1.5 mm² (16 a 24 AWG). Longitud máxima 305 metros.
• Rango Lineal: 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm (10 a 90 mils). Salida de -1 a -17 Vdc.
• Configuración Recomendada de Separación: -9 Vdc [aproximadamente 1.27 mm (50 mils)] para vibración radial.
• Factor de Escala Incremental (ISF): 7.87 V/mm (200 mV/mil) ±5% para sistema estándar de 5 o 1 metro.
• Desviación del DSL: Menos de ±0.025 mm (±1 mil) de 0°C a +45°C para sistemas estándar.

Robustez Ambiental y Mecánica

• Material de la Punta de la Sonda: Sulfuro de polifenileno (PPS) con moldeado TipLoc patentado.
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 303 o 304 (SST).
• Rango de Temperatura Estándar: -52°C a +177°C (-62°F a +350°F).
• Rango de Temperatura Extendido (Punta): -52°C a +218°C (-62°F a +425°F).
• Resistencia a la Tracción del Cable: 330 N (75 lbf) gracias al diseño CableLoc.
• Sello de Presión: Juntas tóricas Viton® sellan la presión diferencial entre la punta y la carcasa.
• Humedad Relativa: Menos del 3% de cambio ASF a 93% de humedad (IEC 68-2-3, 56 días).
• Peso: 323 g/m (11.4 oz).

Preguntas Frecuentes (FAQ)

• P: ¿Esta sonda funciona con los sistemas de monitoreo 3300 existentes?
  R: Sí, la serie Sonda 3300 XL 8mm cumple completamente con los requisitos del sistema 3300 XL.
• P: ¿Puedo extender la longitud total del cable?
  R: Puede agregar cables de extensión, pero la longitud total del sistema no debe exceder los 9 metros para mantener la precisión especificada.
• P: ¿La sonda es adecuada para ambientes con aceite?
  R: La sonda estándar resiste el aceite; la opción FluidLoc previene fugas internas de líquido.
