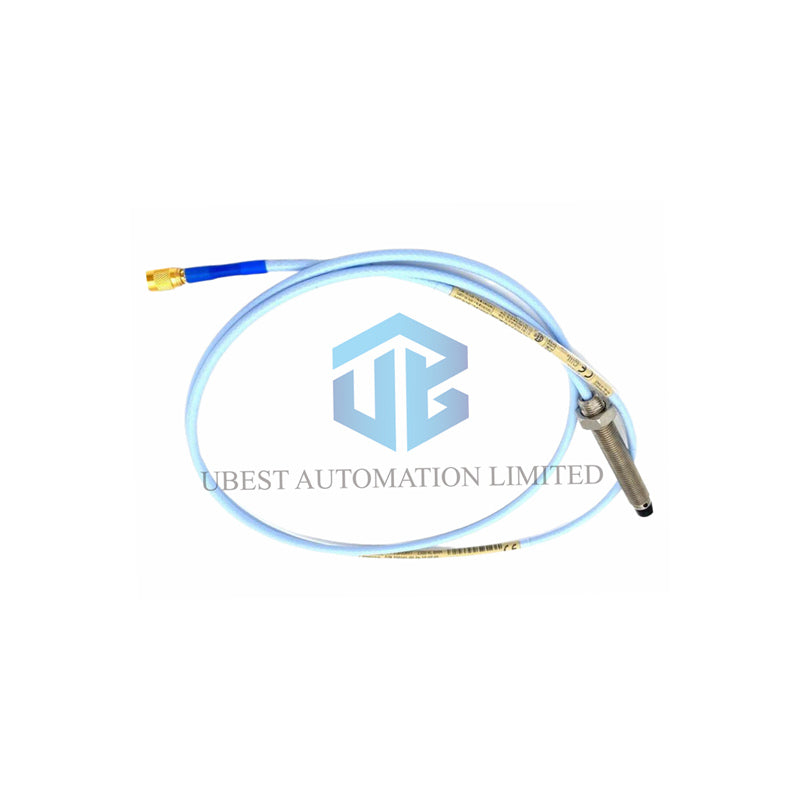

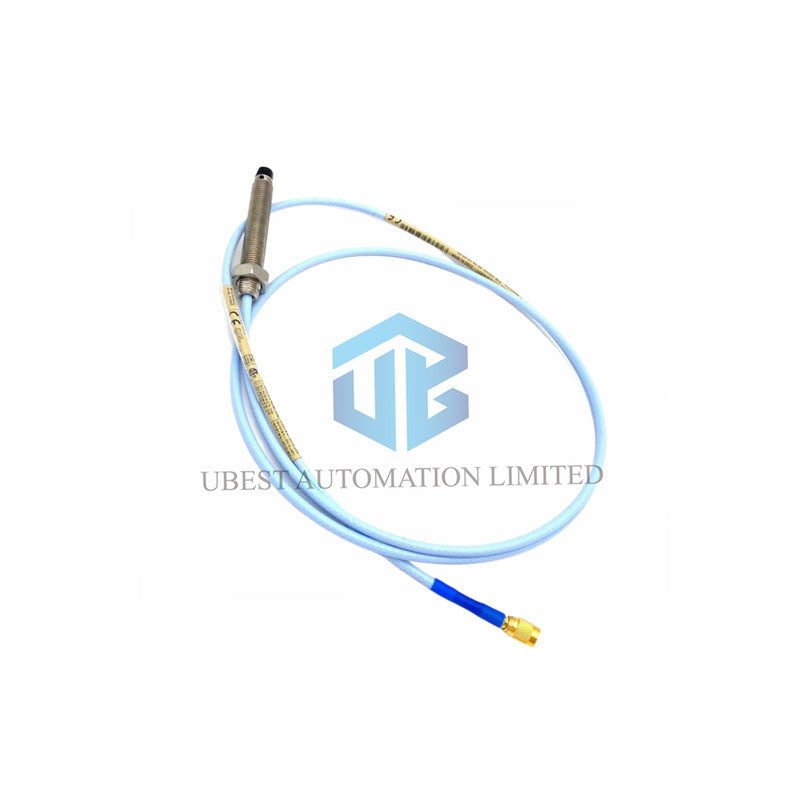

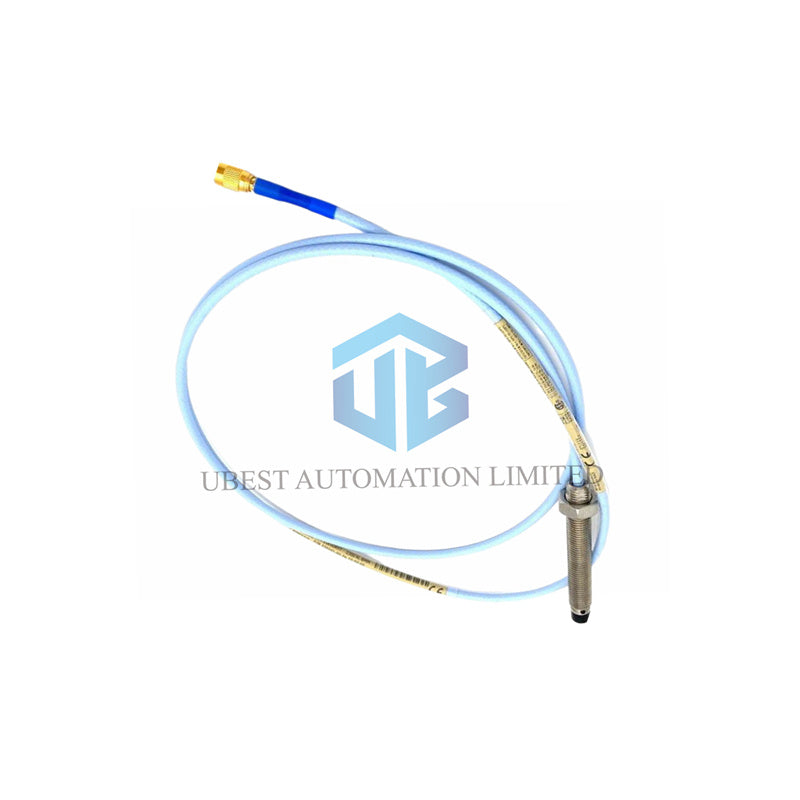

Descripción del Producto: Sonda Bently Nevada 3300 XL 8 mm

Identidad de Marca y Modelo

• Fabricante: Bently Nevada.
• Número de Producto: 330101-30-60-05-01-05.
• Serie: Sonda 3300 XL 8 mm.

Información Completa del Sufijo (Estructura en Árbol)

• 330101 - Sonda 3300 XL 8 mm, rosca 3/8-24 UNF, sin protección
  • Opción de Longitud sin Rosca : 30 = 3.0 in
  • Opción de Longitud Total de la Carcasa : 60 = 6.0 in
  • Opción de Longitud Total : 05 = 0.5 metros (1.6 pies)
  • Opción de Conector y Tipo de Cable : 01
    • Conector coaxial Miniatura ClickLoc
    • Incluye protector de conector con cable estándar
  • Opción de Aprobación de Agencia : 05
    • Aprobaciones CSA, ATEX, IECEx

Datos Eléctricos y de Rendimiento

• Resistencia DC Nominal de la Sonda: 7.45 ± 0.50 Ω para una longitud de 0.5 metros.
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/ft) típico.
• Cableado de Campo: Use cable trenzado blindado de 0.2 a 1.5 mm² (16 a 24 AWG).
• La longitud máxima del cableado de campo es 305 metros (1,000 pies) entre el sensor y el monitor.
• Rango Lineal: 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm (10 a 90 mils).
• Este rango corresponde aproximadamente a una salida de –1 a –17 Vdc.
• Configuración Recomendada de Separación para Vibración Radial: -9 Vdc (aproximadamente 1.27 mm o 50 mils).
• Factor de Escala Incremental (ISF): 7.87 V/mm (200 mV/mil) ±5% para sistemas estándar.

Límites Ambientales y Mecánicos

• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS).
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 303 o 304 (SST).
• Peso: 323 g/m (11.4 oz).
• Rango de Temperatura Estándar de la Sonda: -52°C a +177°C (-62°F a +350°F).
• Punta de Sonda con Rango de Temperatura Extendido: -52°C a +218°C (-62°F a +425°F).
• Exponer la sonda a temperaturas inferiores a –34˚C (-30˚F) puede causar fallas prematuras en el sello de presión.
• Torque Recomendado para la Carcasa de la Sonda: 11.2 N•m (100 in•lbf) para sondas estándar montadas hacia adelante.
• Límites de Engranaje de Rosca: La longitud máxima es 0.563 pulgadas para roscas 3/8-24 UNF.
• Las sondas superan pruebas de humedad con menos del 3% de cambio en el factor de escala durante hasta 56 días.

Preguntas Frecuentes (FAQ)

• P: ¿Cuál es el rango lineal de esta sonda de 8 mm?
  R: El rango lineal abarca 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm del objetivo.
• P: ¿Puedo usar esta sonda en áreas de alta temperatura?
  R: Sí, la sonda estándar opera de -52°C a +177°C. Una punta de rango extendido alcanza hasta +218°C.
• P: ¿La sonda resiste fugas de aceite?
  R: Puede pedir la opción de cable FluidLoc para evitar que el aceite se filtre por el interior del cable.
• P: ¿Qué transportistas de envío utilizan?
  R: Enviamos usando FedEx, UPS o DHL para una entrega confiable a nivel mundial.
