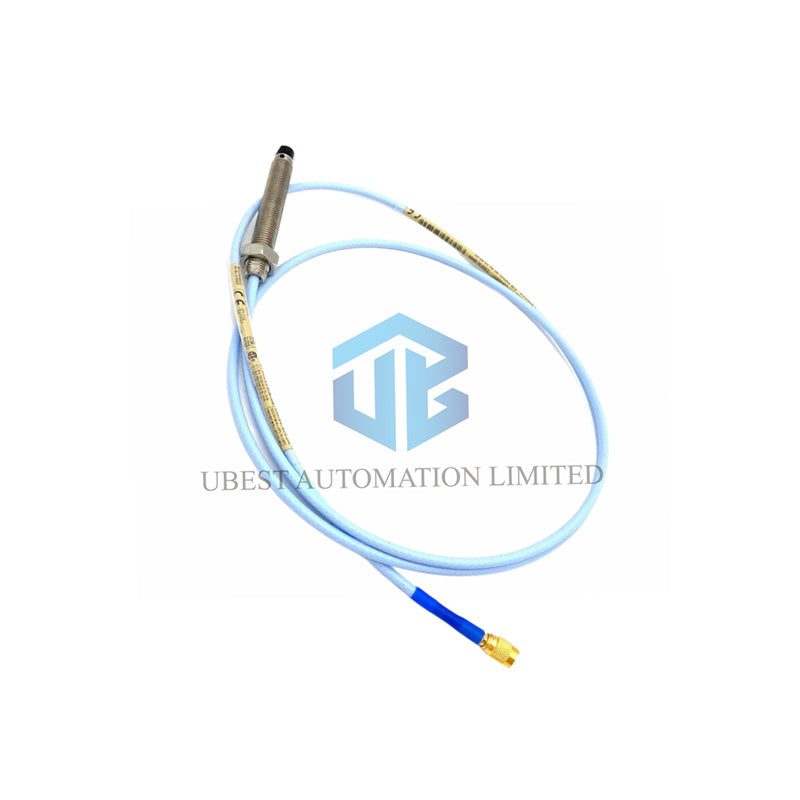

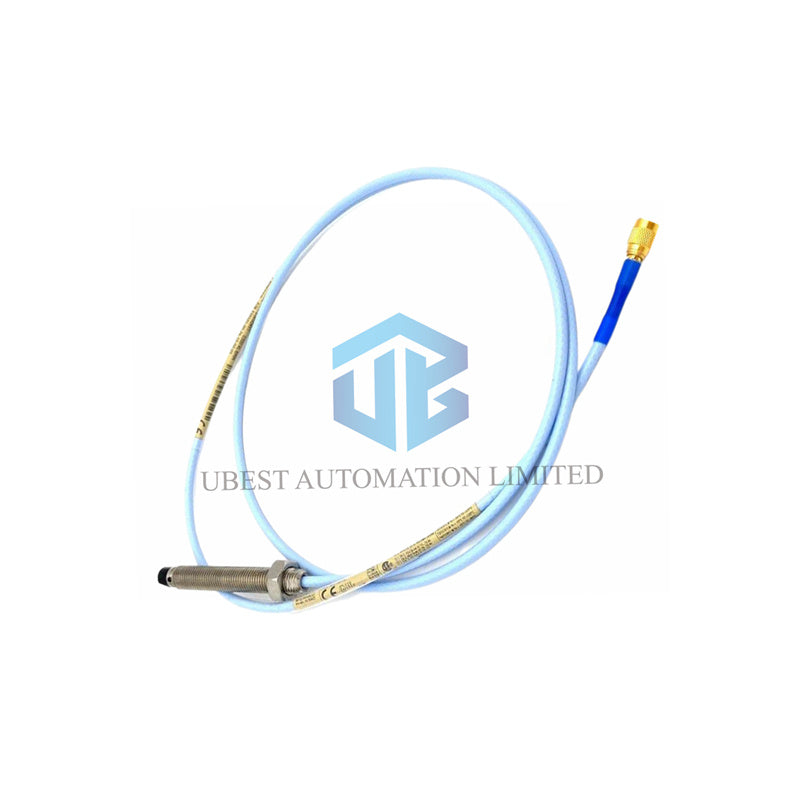

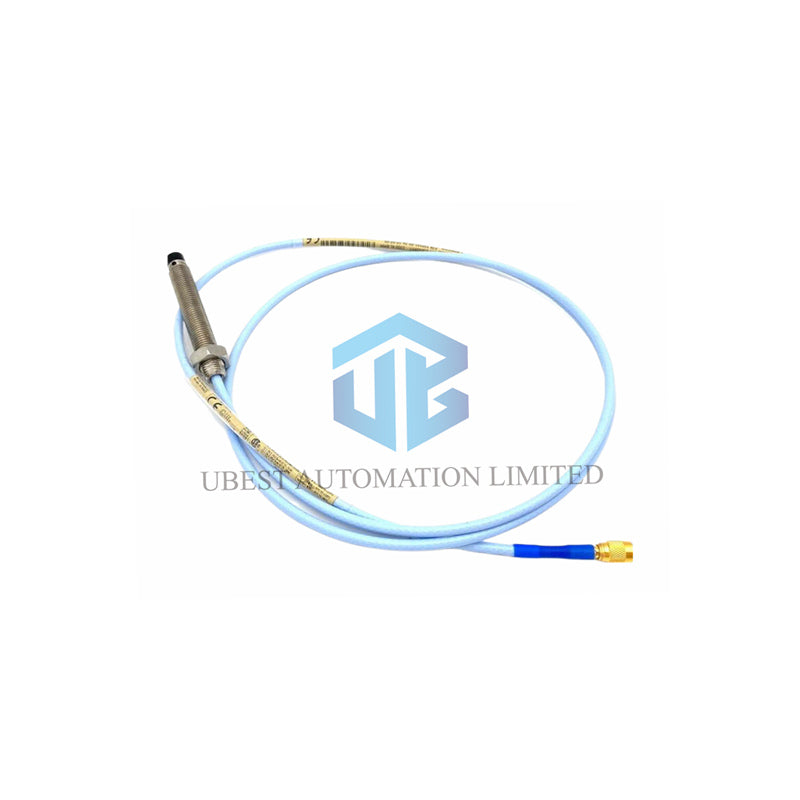

Descripción del Producto: Sonda Bently Nevada 3300 XL de 8 mm

Identidad de Marca y Modelo

• Fabricante: Bently Nevada.
• Número de Producto: 330101-33-52-10-12-05.
• Serie: Sonda 3300 XL de 8 mm.

Información Completa del Sufijo (Estructura en Árbol)

• 330101 - Sonda 3300 XL de 8 mm, rosca 3/8-24 UNF, sin protección
  • Opción de Longitud sin Rosca : 33 = 3.3 in
  • Opción de Longitud Total de la Caja : 52 = 5.2 in
  • Opción de Longitud Total : 10 = 1.0 metro (3.3 pies)
  • Opción de Conector y Tipo de Cable : 12
    • Conector coaxial Miniatura ClickLoc
    • Cable FluidLoc (previene fugas internas de líquidos)
  • Opción de Aprobación de Agencia : 05
    • Aprobaciones CSA, ATEX, IECEx

Datos Eléctricos y de Rendimiento

• Resistencia DC Nominal de la Sonda: 7.59 ± 0.50 Ω para una longitud de 1.0 metro.
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/ft) típico.
• Cableado de Campo: Use cable trenzado blindado de triada de 0.2 a 1.5 mm² (16 a 24 AWG).
• La longitud máxima del cableado de campo es 305 metros (1,000 pies) entre el sensor y el monitor.
• Rango Lineal: 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm (10 a 90 mils).
• Este rango corresponde aproximadamente a una salida de –1 a –17 Vdc.
• Configuración Recomendada de Separación para Vibración Radial: -9 Vdc (aproximadamente 1.27 mm o 50 mils).
• Factor de Escala Incremental (ISF): 7.87 V/mm (200 mV/mil) ±5% para sistemas estándar de 1 metro.
• Desviación de la línea recta de mejor ajuste (DSL): Menos de ±0.025 mm (±1 mil) a 0°C a +45°C.

Límites Ambientales y Mecánicos

• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS).
• Material de la Caja de la Sonda: Acero inoxidable AISI 303 o 304 (SST).
• Peso: 323 g/m (11.4 oz).
• Rango de Temperatura Estándar de la Sonda: -52°C a +177°C (-62°F a +350°F).
• Punta de Sonda para Rango de Temperatura Extendido: -52°C a +218°C (-62°F a +425°F).
• Exponer la sonda por debajo de –34˚C (-30˚F) puede causar fallo prematuro del sello de presión.
• Torque Recomendado para la Caja de la Sonda: 11.2 N•m (100 in•lbf) para sondas estándar montadas hacia adelante.

Preguntas Frecuentes (FAQ)

• P: ¿Qué hace diferente al cable FluidLoc?
  R: FluidLoc previene que el aceite y otros líquidos se filtren fuera de la máquina a través del interior del cable.
• P: ¿Cuál es el rango lineal de esta sonda de 8 mm?
  R: El rango lineal abarca 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm del objetivo.
• P: ¿Puedo usar esta sonda en áreas de alta temperatura?
  R: Sí, la sonda estándar opera de -52°C a +177°C. Una punta de rango extendido alcanza hasta +218°C.
• P: ¿Qué transportistas de envío utilizan?
  R: Enviamos usando FedEx, UPS o DHL para una entrega confiable a nivel mundial.
