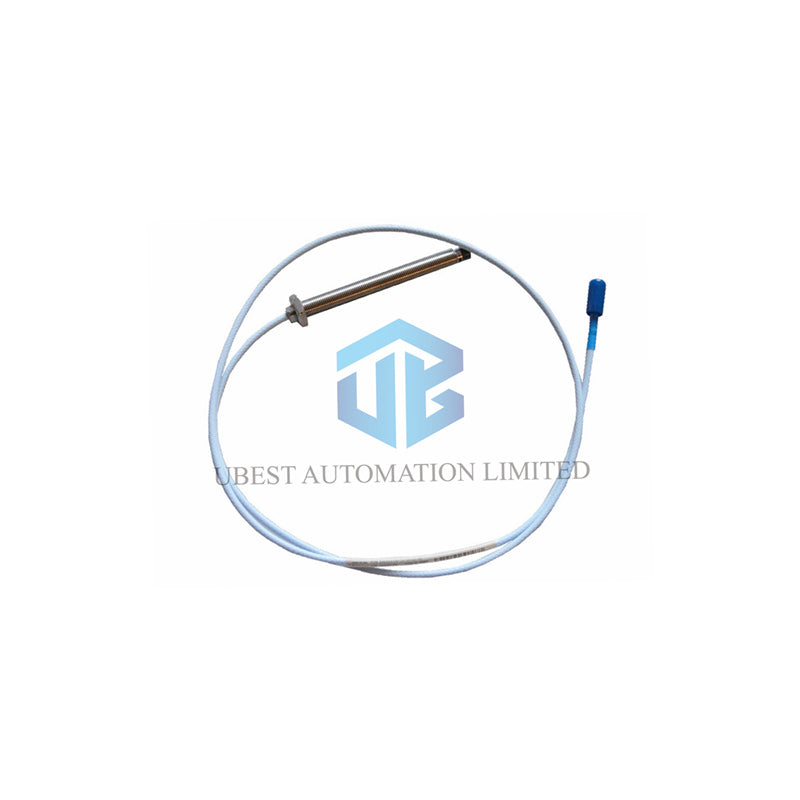

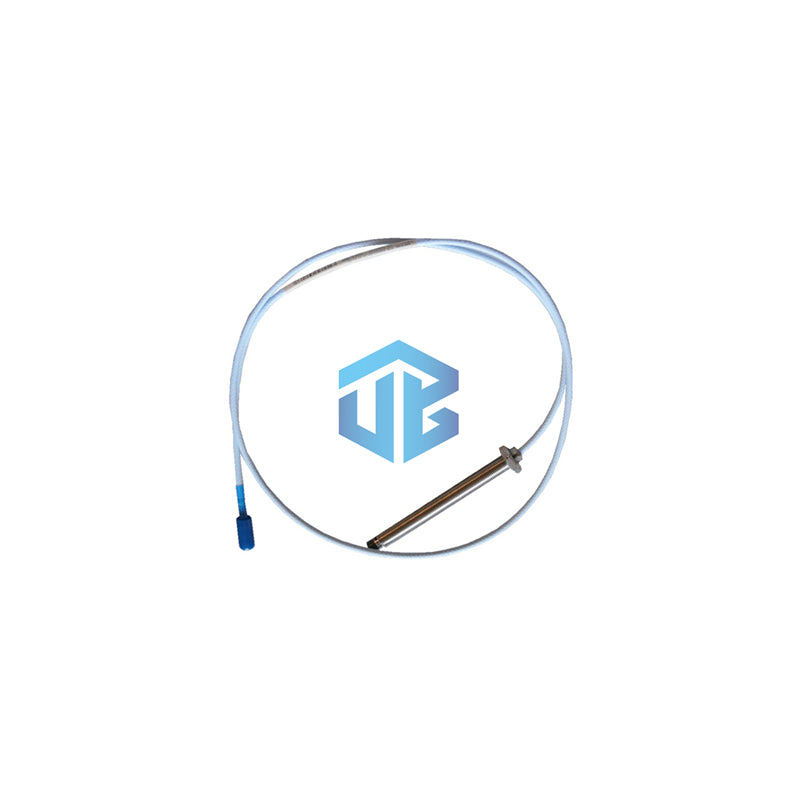

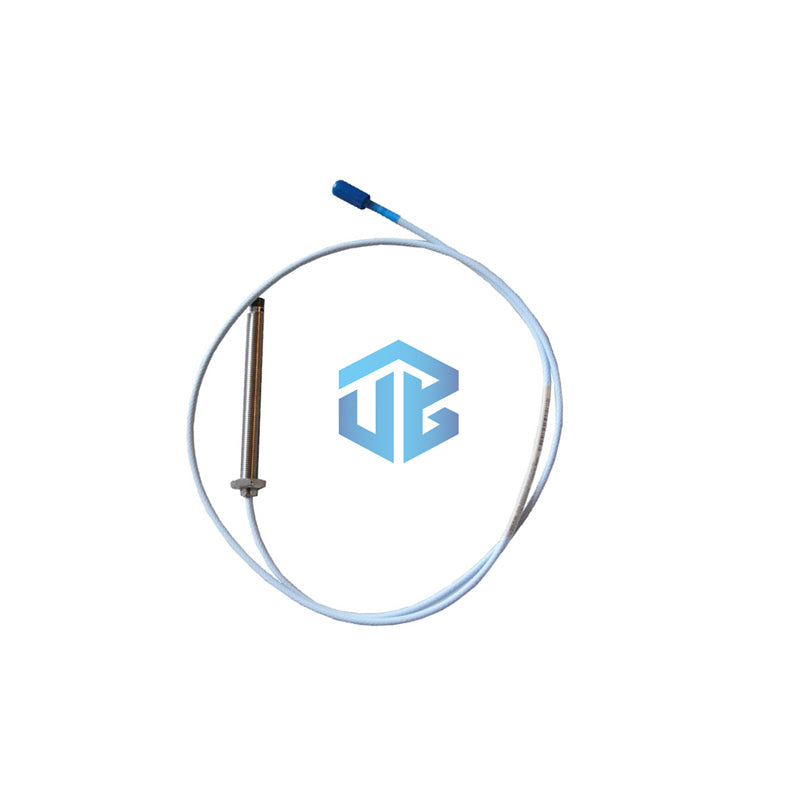

Sonda Bently Nevada 3300 XL 8 mm: Precisión para el Monitoreo de Turbomáquinas

Especificaciones Técnicas (Marca, Modelo y Árbol de Sufijos)

• Fabricante: Bently Nevada (GE Measurement & Control).
• Serie de Producto: 3300 XL 8 mm Sondas de Proximidad, Métrico.
• Número de Parte Completo: 330103-00-18-10-02-00.
• Información Completa de Sufijos (Estructura en Árbol):
  • 330103 : Sonda 3300 XL 8 mm, rosca M10 x 1, sin protección.
    • -00 : Opción de longitud sin rosca = 0 mm (mínimo).
    • -18 : Opción de longitud total de la carcasa = 180 mm.
    • -10 : Opción de longitud total = 1.0 metro (3.3 pies).
    • -02 : Tipo de conector y cable = Conector coaxial Miniatura ClickLoc, cable estándar.
    • -00 : Opción de aprobación de agencia = No requerida.

Parámetros de Medición y Eléctricos

• Rango Lineal: 2 mm (80 mils). El rango lineal comienza a 0.25 mm (10 mils) del objetivo.
• Rango Completo de Medición: 0.25 a 2.3 mm (10 a 90 mils), aproximadamente -1 a -17 Vdc.
• Separación Recomendada para Vibración Radial: -9 Vdc, que equivale a aproximadamente 1.27 mm (50 mils).
• Resistencia Nominal de CC (RPROBE): 7.59 ± 0.50 ohmios para longitud de 1.0 metro (del conductor central al exterior).
• Especificación de Cableado de Campo: Use cable trenzado blindado de 3 conductores de 0.2 a 1.5 mm² (16 a 24 AWG).
• Longitud Máxima de Cableado de Campo: 305 metros (1,000 pies) entre el Sensor Proximitor y el monitor.

Clasificaciones Ambientales y Mecánicas

• Temperatura de Operación y Almacenamiento (Sonda Estándar): -52°C a +177°C (-62°F a +350°F).
• Sonda de Rango de Temperatura Extendido: Punta de -52°C a +218°C (-62°F a +425°F); cable y conector de -51°C a +260°C (-60°F a +500°F).
• Advertencia Importante: Exponer la sonda a temperaturas inferiores a -34°C (-30°F) puede dañar el sello de presión.
• Rendimiento ante Humedad Relativa: Menos del 3% de cambio en el Factor de Escala Promedio (ASF) después de 56 días al 93% de humedad (IEC 68-2-3).
• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS).
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 303 o 304 (SST).
• Rosca de la Carcasa de la Sonda: M10x1. La longitud máxima de acoplamiento de rosca es de 15 mm.
• Peso de la Sonda: 323 g por metro (11.4 oz por metro).

Envío y Preguntas Frecuentes

• Transportistas de Envío: FedEx, UPS, DHL (Express mundial).
• P: ¿Puedo usar esta sonda por muchos días a temperaturas inferiores a -34°C? R: No. La exposición prolongada por debajo de -34°C puede romper el sello de presión.
• P: ¿Cuál es el punto de inicio del rango lineal? R: El rango lineal comienza a 0.25 mm (10 mils) de la superficie del objetivo.
• P: ¿Necesito una opción de aprobación para áreas seguras? R: Use la opción -00 (No requerida) para ubicaciones no peligrosas.
• P: ¿Cuánto puede medir mi cableado de campo? R: Máximo 305 metros (1,000 pies) entre el Sensor Proximitor y el monitor.
