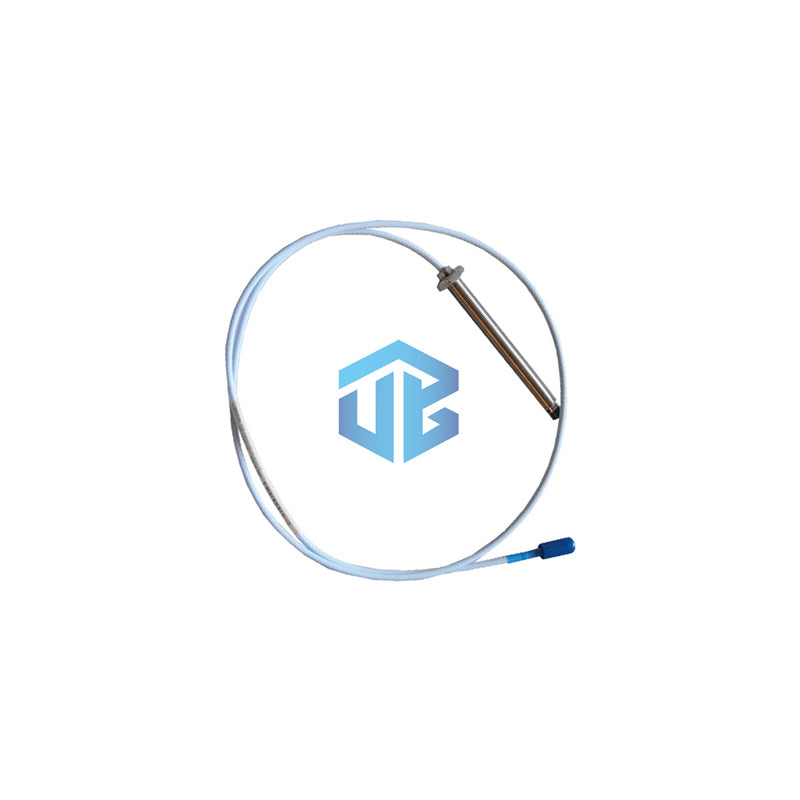

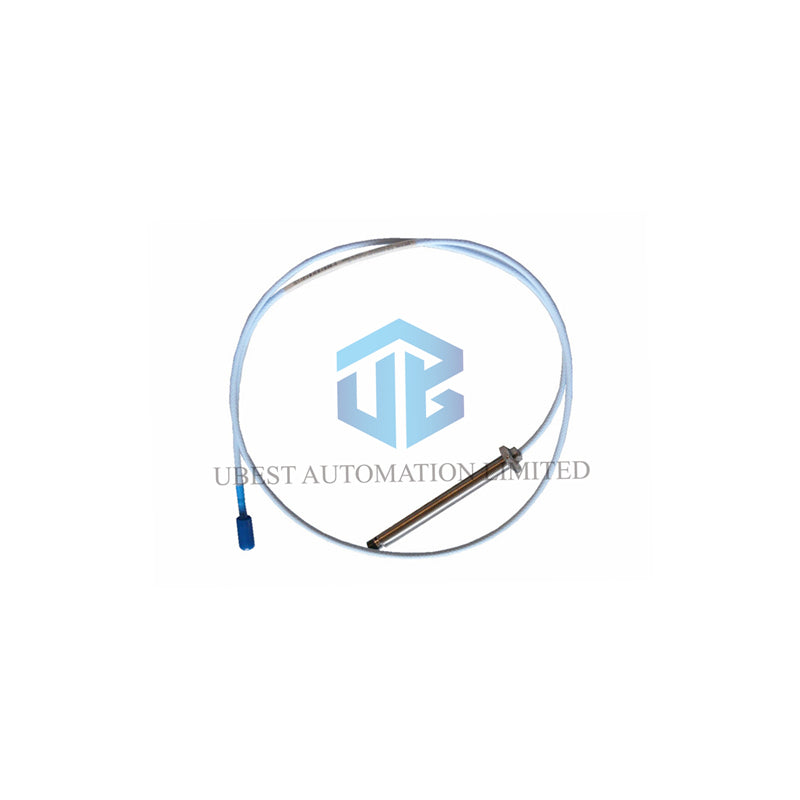

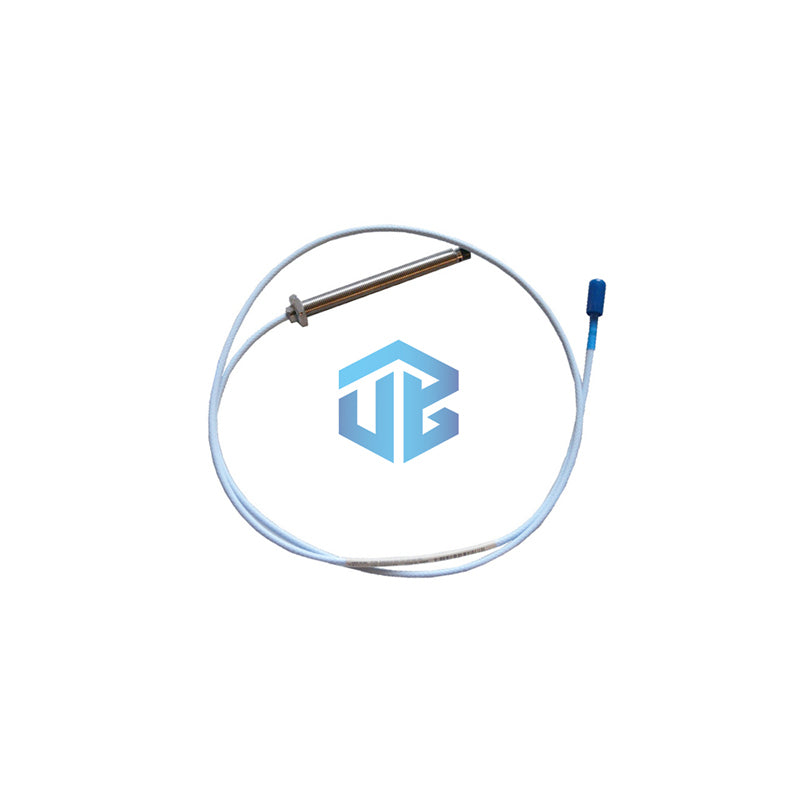

Bently Nevada 330103-00-21-05-11-05 | Sonda de proximidad 3300 XL 8 mm

Identificación de marca y modelo

• Fabricante: Bently Nevada (Baker Hughes Digital Solutions)
• Modelo de producto: 330103-00-21-05-11-05 – Sonda de proximidad 3300 XL 8 mm, métrica, rosca M10 x 1, sin armadura
• Serie de producto: Sondas de proximidad 3300 XL 8 mm

Configuración completa de sufijos (estructura de árbol)

• 330103 = Sonda 3300 XL 8 mm, rosca M10 x 1, sin armadura
• 00 = Longitud mínima sin rosca: 0 mm
• 21 = Longitud total de la carcasa: 210 mm
• 05 = Longitud total: 0.5 metros (1.6 pies)
• 11 = Conector: Coaxial miniatura ClickLoc con protector de conector, cable FluidLoc
• 05 = Aprobaciones de agencias: CSA, ATEX, IECEx

Medición y rendimiento

• Rango lineal: 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm (10 a 90 mils) de distancia al objetivo.
• Rango de voltaje de salida: Aproximadamente –1 Vdc a –17 Vdc en la zona lineal.
• Separación recomendada para vibración radial: –9 Vdc (aprox. 1.27 mm / 50 mils).
• Resistencia nominal de CC (RSONDA): 7.45 ± 0.50 Ω para longitud de 0.5 m.
• Respuesta en frecuencia: Soporta cableado de campo hasta 305 m (1000 pies) con mínima pérdida de señal.

Características mecánicas y de material

• Material de la punta de la sonda: Sulfuro de polifenileno (PPS) para durabilidad y resistencia química.
• Material de la carcasa de la sonda: Acero inoxidable AISI 303 o 304 (SST).
• Rosca de la carcasa de la sonda: M10 x 1, compromiso máximo de rosca 15 mm.
• Peso: 323 g/m (11.4 oz por metro).
• Sellado de presión: El anillo tórico Viton® sella la presión diferencial entre la punta y la carcasa.

Temperatura y tolerancia ambiental

• Temperatura estándar de operación de la sonda: –52°C a +177°C (–62°F a +350°F).
• Rango de temperatura extendido (punta): –52°C a +218°C (–62°F a +425°F).
• Clasificación extendida de cable y conector: –51°C a +260°C (–60°F a +500°F).
• Estabilidad a humedad relativa: Menos del 3% de cambio en el Factor de Escala Promedio después de 56 días al 93% de humedad (IEC 68-2-3).
• Precaución para bajas temperaturas: La exposición por debajo de –34°C (–30°F) puede afectar la vida útil del sello de presión.

Compatibilidad eléctrica y de cableado

• Calibre del cableado de campo: 0.2 a 1.5 mm² (16 a 24 AWG). Use cable triada blindada de 3 conductores.
• Longitud máxima del cable de extensión: 305 metros (1,000 pies) entre el Sensor Proximitor y el monitor.
• Tipo de conector: Coaxial miniatura ClickLoc con cable FluidLoc y protector.
• Certificaciones de agencia: CSA, ATEX, IECEx para ubicaciones peligrosas (intrínsecamente segura / no incendiaria).

Preguntas Frecuentes (FAQ)

¿Cuál es el rango lineal de esta sonda?

• Esta Sonda 3300 XL de 8 mm ofrece un rango lineal de 2 mm (80 mils) comenzando a 0.25 mm del objetivo.

¿Puedo usar esta sonda en ambientes de alta temperatura?

• Sí. La versión estándar funciona hasta 177°C, mientras que la punta de la sonda soporta 218°C con cable de temperatura extendida.

¿Qué tipo de cable usa la sonda?

• Utiliza un conector coaxial miniatura ClickLoc con cable FluidLoc y una tapa protectora para el conector.

¿Este modelo es adecuado para áreas peligrosas?

• Absolutamente. 330103-00-21-05-11-05 Cuenta con aprobaciones CSA, ATEX, IECEx para instalaciones en Zona 0, Zona 2 y Clase I Div 2.

¿Cuál es la distancia máxima de cableado desde el sensor hasta el monitor?

• Puede usar hasta 305 metros (1000 pies) de cableado de campo sin una pérdida significativa de señal.

¿La sonda requiere un sellado especial?

• El anillo tórico Viton® integrado crea un sello de presión diferencial. No es necesario ningún sellador externo.
