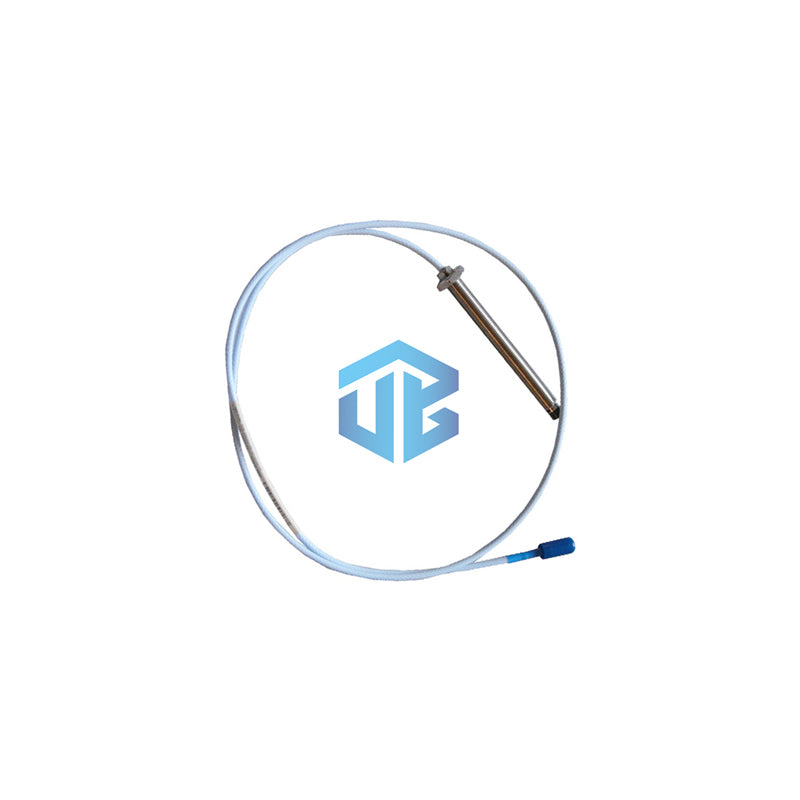

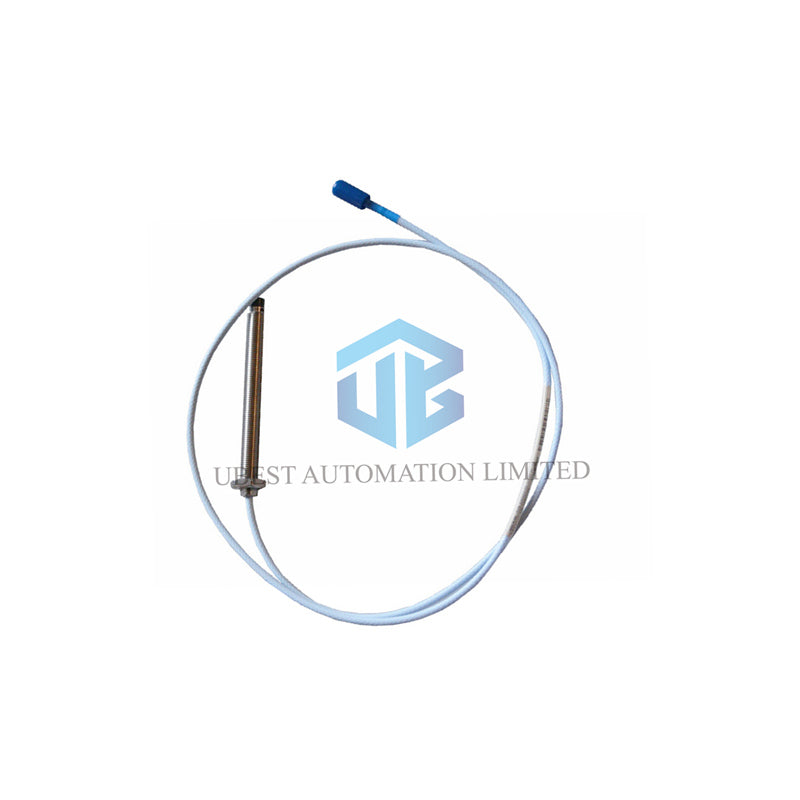

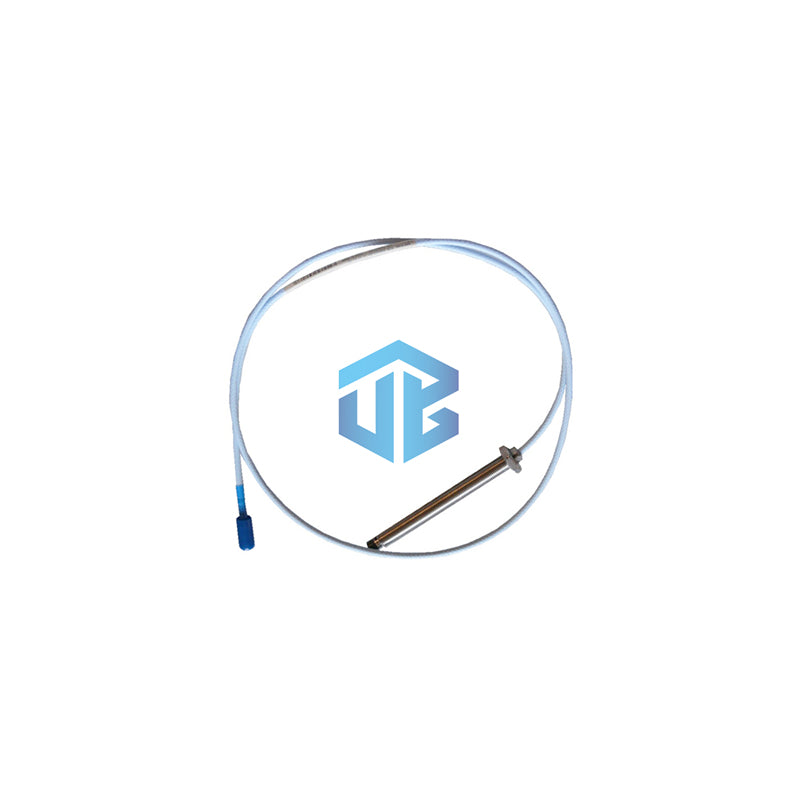

Sonda de Proximidad Bently Nevada 3300 XL 8 mm: Sensor Certificado para Áreas Peligrosas

Ubest Automation presenta la Sonda de Proximidad Bently Nevada 3300 XL 8 mm, modelo 330103-02-04-10-02-05. Este sensor de precisión ofrece mediciones confiables de vibración y posición del eje para maquinaria rotativa. Los ingenieros confían en la Sonda 3300 XL 8mm por su excepcional linealidad y construcción robusta.

Especificaciones Técnicas Clave

• Marca y Modelo: Bently Nevada, 330103-02-04-10-02-05 – parte de la Serie 3300 XL.
• Rango Lineal: 2 mm (80 mils) comenzando a 0.25 mm (10 mils) del objetivo, abarcando de 0.25 a 2.3 mm (10 a 90 mils).
• Rango de Voltaje de Salida: Aproximadamente –1 a –17 Vdc en la zona lineal.
• Separación Recomendada (Vibración Radial): –9 Vdc, equivalente a aproximadamente 1.27 mm (50 mils).
• Material de la Punta de la Sonda: Sulfuro de polifenileno (PPS) para excelente durabilidad.
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 303 o 304 (SST).
• Tamaño y Engranaje de Rosca: Rosca M10 x 1 con longitud máxima de 15 mm de engranaje de rosca.
• Resistencia DC Nominal (RPROBE): 7.59 ± 0.50 Ω para cable de 1.0 metro de longitud.
• Rango de Temperatura (Sonda Estándar): –52°C a +177°C (–62°F a +350°F) para operación y almacenamiento.
• Opción de Temperatura Extendida: La punta de la sonda soporta –52°C a +218°C (–62°F a +425°F); el cable y conector soportan –51°C a +260°C (–60°F a +500°F).
• Desempeño en Humedad Relativa: Menos del 3% de cambio en el Factor de Escala Promedio (ASF) después de 56 días en 93% de humedad según IEC 68-2-3.
• Diseño de Sellado a Presión: Sellos de anillo tórico Viton® que sellan la presión diferencial entre la punta de la sonda y la carcasa.

Información Completa del Sufijo (330103-02-04-10-02-05)

• 330103 – Modelo base: Sonda 3300 XL 8 mm, rosca M10 x 1, sin armadura
• Opción de Longitud sin Rosca: 02 – 20 mm de longitud sin rosca
• Opción de Longitud Total de la Carcasa: 04 – 40 mm de longitud total de la carcasa
• Opción de Longitud Total: 10 – 1.0 metro (3.3 pies) de longitud total de la sonda
• Opción de Conector y Tipo de Cable: 02 – Conector coaxial Miniatura ClickLoc, cable estándar
• Opción de Aprobación de Agencia: 05 – Aprobaciones CSA, ATEX, IECEx para ubicaciones peligrosas

Certificaciones para Áreas Peligrosas (Aprobación de Agencia 05)

• Intrínsecamente Segura (ia): Adecuada para Clase I, Zona 0 (AEx/Ex ia IIC T5…T1 Ga) cuando se instala con barreras zener según el dibujo 141092 o con aisladores galvánicos.
• No incendiaria (nA, ec): Aprobada para Clase I, Zona 2 (AEx/Ex nA IIC T5…T1 Gc) y Clase I, División 2 según el dibujo 140979.
• CSA, ATEX, IECEx: Conjunto completo de certificaciones que garantiza cumplimiento global para instalaciones en áreas peligrosas.
• Grupos de Gas: Adecuada para Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; y Clase III.

Robustez Ambiental y Mecánica

• Precaución de Temperatura de Operación: La exposición por debajo de –34°C (–30°F) puede causar fallo prematuro del sello de presión.
• Peso de la Sonda: 323 g/m (11.4 oz) – construcción ligera pero resistente.
• Integridad del Sello de Presión: Las sondas no se prueban a presión antes del envío; contacte al departamento de diseño personalizado si se requiere prueba.
• Resistencia a la Corrosión: Carcasa de acero inoxidable y punta de PPS que ofrecen excelente resistencia a condiciones industriales severas.

Preguntas Frecuentes (FAQ)

• P: ¿Qué aprobaciones para áreas peligrosas tiene esta sonda?
  R: El modelo 330103-02-04-10-02-05 incluye aprobaciones CSA, ATEX e IECEx para aplicaciones de seguridad intrínseca (Zona 0) y no incendiarias (Zona 2).
• P: ¿Cuál es el rango de medición lineal?
  R: El rango lineal es de 2 mm (80 mils), comenzando a 0.25 mm del objetivo y extendiéndose hasta 2.3 mm.
• P: ¿Puedo usar esta sonda en ambientes de alta temperatura?
  R: Sí, la sonda estándar opera hasta +177°C, mientras que la versión de temperatura extendida tolera hasta +218°C en la punta.
• P: ¿Cuál es la configuración recomendada de separación para monitoreo de vibración?
  R: Configure la separación a –9 Vdc, que corresponde aproximadamente a 1.27 mm (50 mils) del objetivo.
• P: ¿Cuál es la longitud sin rosca para este modelo?
  R: Este modelo cuenta con 20 mm de longitud sin rosca (opción 02), proporcionando mayor flexibilidad de instalación.
