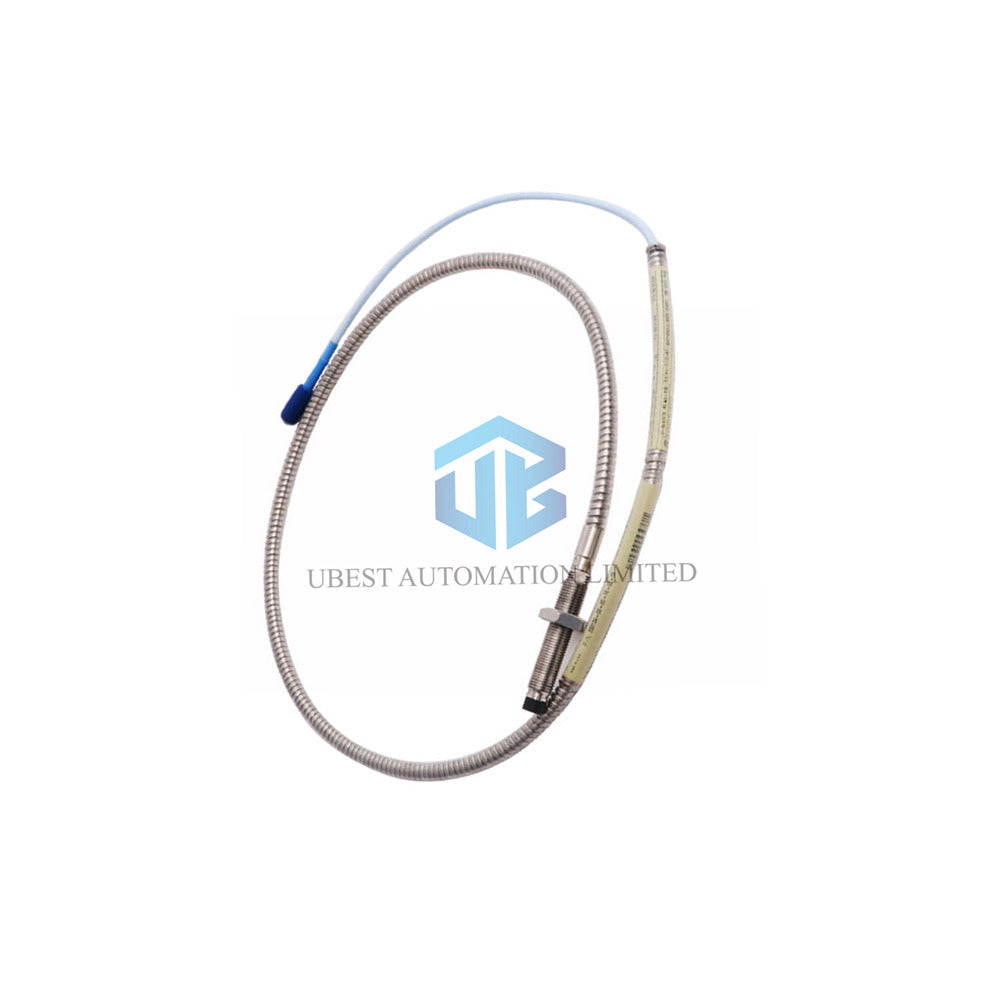

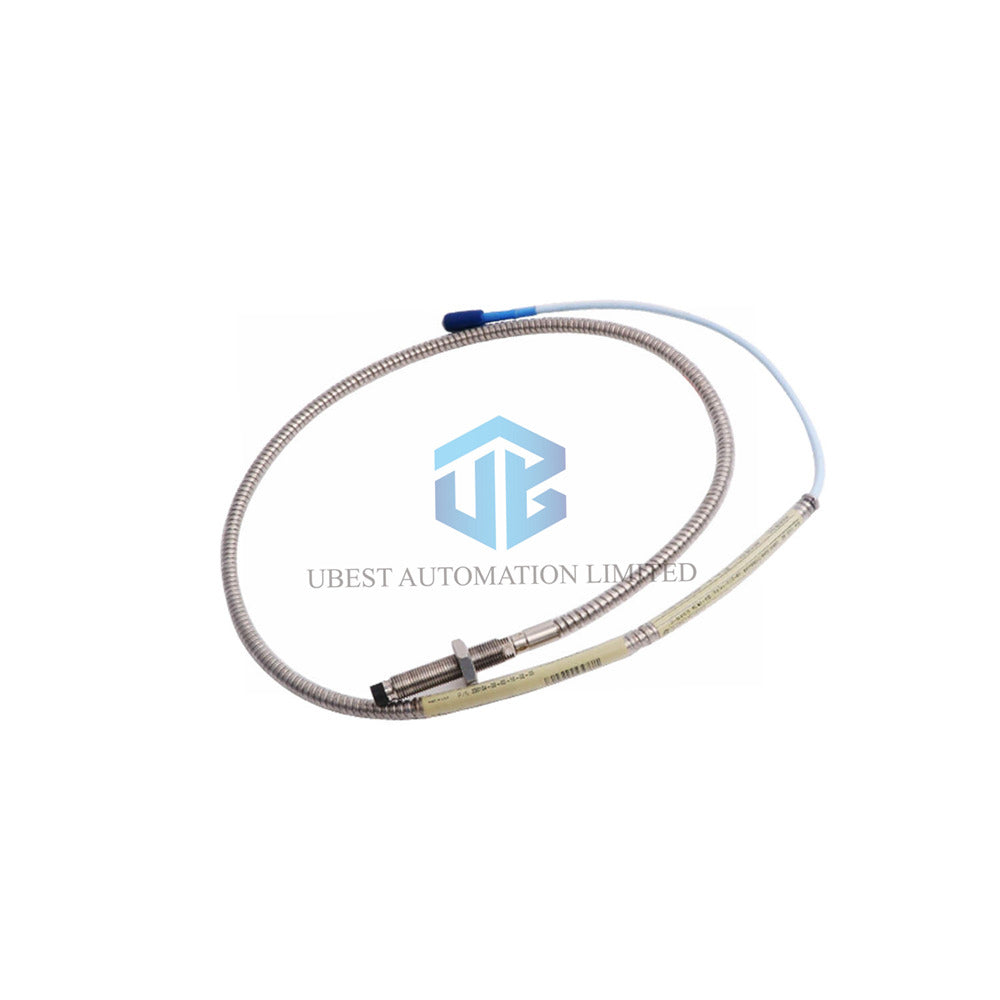

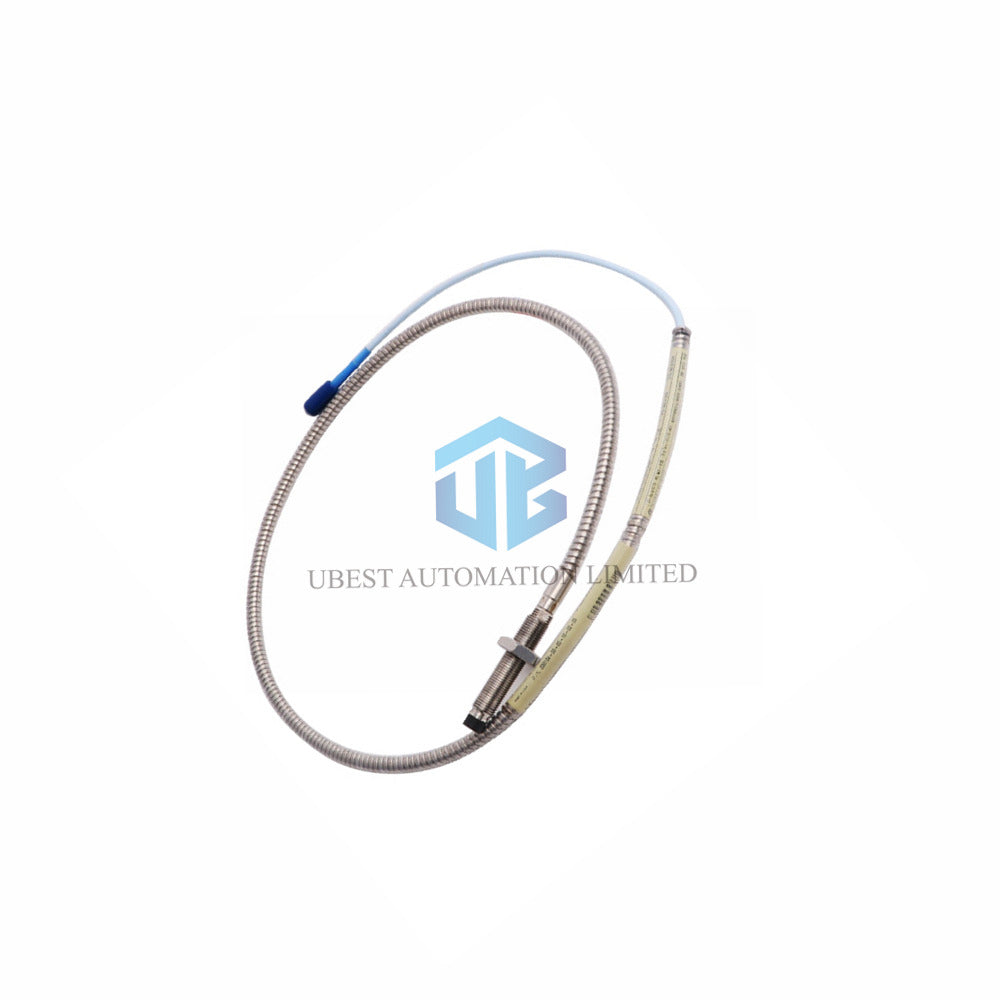

Sonda de Proximidad Bently Nevada 3300 XL 8 mm – Monitoreo de Vibración de Precisión

Descripción del Producto y Características Clave

• Fabricante: Bently Nevada – líder en la industria en protección de maquinaria.
• Número de Modelo: 330104-02-12-50-02-00 – sistema completo de 5 metros con cable blindado.
• Serie: Sondas de Proximidad 3300 XL 8 mm – configuración métrica.
• Principio de Medición: Detección de desplazamiento por corrientes de Foucault para monitoreo de vibración y posición sin contacto.
• Rango Lineal: 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm de separación con el objetivo (salida de –1 a –17 Vdc).
• Configuración Recomendada de Separación: –9 Vdc ≈ 1.27 mm (50 mils) para medición óptima de vibración radial.
• Material de la Punta de la Sonda: Sulfuro de polifenileno (PPS) – resistente a químicos y estrés térmico.
• Material de la Carcasa: Acero inoxidable AISI 303 / 304 con rosca M10 x 1.
• Rango de Temperatura (Estándar): –52°C a +177°C (–62°F a +350°F) para la punta de la sonda.
• Opción de Temperatura Extendida: Punta hasta +218°C; cable y conector hasta +260°C.
• Inmunidad a Campo Magnético: Desplazamiento de salida insignificante hasta 300 Gauss (60 Hz) – consulte datos detallados de separación vs. efecto.

Configuración Completa del Sufijo – 330104-02-12-50-02-00

• 330104 = Sonda 3300 XL 8 mm, rosca M10 x 1, con blindaje
  • Opción de Longitud sin Rosca: 02 = 20 mm de longitud sin rosca
  • Opción de Longitud Total de la Carcasa: 12 = 120 mm de longitud total de la carcasa
  • Opción de Longitud Total: 50 = 5.0 metros (16.4 pies) – diseñada específicamente para sensores Proximitor® de 5 metros
  • Opción de Conector y Tipo de Cable: 02 = Conector coaxial Miniatura ClickLoc™, cable estándar
  • Opción de Aprobación de Agencia: 00 = No requiere certificación especial

Especificaciones Técnicas – Sonda de Proximidad 3300 XL 8 mm

• Marca: Bently Nevada
• Modelo: 330104-02-12-50-02-00
• Resistencia DC Nominal (R_PROBE): 8.73 Ω ± 0.50 Ω para longitud de sonda de 5.0 m
• Rango Lineal: 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm de separación con el objetivo
• Rango de Voltaje de Salida: Aproximadamente –1 Vdc a –17 Vdc en el rango lineal
• Separación Recomendada para Vibración: –9 Vdc (≈ 1.27 mm / 50 mils)
• Rosca de la Carcasa de la Sonda: M10 x 1 con máximo compromiso de rosca de 15 mm
• Peso: 323 g por metro (11.4 oz por metro)
• Sello de Presión: Diseño de junta tórica Viton® que sella la presión diferencial entre la punta y la carcasa
• Cableado de Campo: 0.2 a 1.5 mm² (16‑24 AWG) con cable triada blindada de 3 conductores. Longitud máxima de extensión 305 m (1000 pies) hasta el monitor

Preguntas Frecuentes (FAQ)

• P: ¿Puedo usar esta sonda con un sensor Proximitor® de 9 metros?
  R: No, la opción de longitud total de 5 metros (sufijo 50) está diseñada exclusivamente para sensores Proximitor® de 5 metros. Usar longitudes incompatibles degrada la linealidad y el factor de escala.
• P: ¿Cuál es la distancia máxima de cableado de campo desde el Proximitor® hasta el monitor?
  R: Puede extender hasta 305 metros (1000 pies) usando cable triada blindada manteniendo la respuesta en frecuencia dentro de la especificación.
• P: ¿La sonda resiste ambientes de alta humedad o lavado?
  R: Sí, la Sonda 3300 XL 8mm supera pruebas de 56 días al 93% de humedad relativa con un cambio de factor de escala menor al 3%. La junta tórica Viton® proporciona sellado contra humedad y presión.
• P: ¿La sonda es intrínsecamente segura para áreas peligrosas?
  R: Sí, cuando se instala con barreras zener aprobadas o aisladores galvánicos, cumple con los requisitos de Clase I, Zona 0 (ia). Consulte el dibujo 141092 para el cableado.
• P: ¿Qué especifica completamente el código de sufijo 330104-02-12-50-02-00?
  R: Define 20 mm de longitud sin rosca, 120 mm de longitud de carcasa, 5.0 m de longitud total de la sonda, conector coaxial ClickLoc™ y sin aprobación de agencia. Perfecto para protección estándar de maquinaria.
