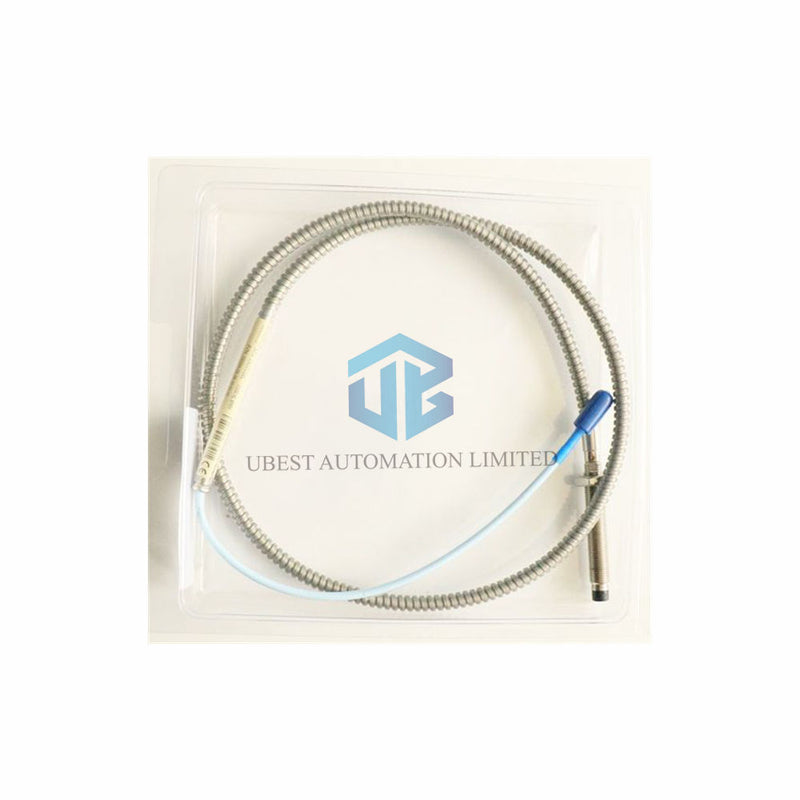

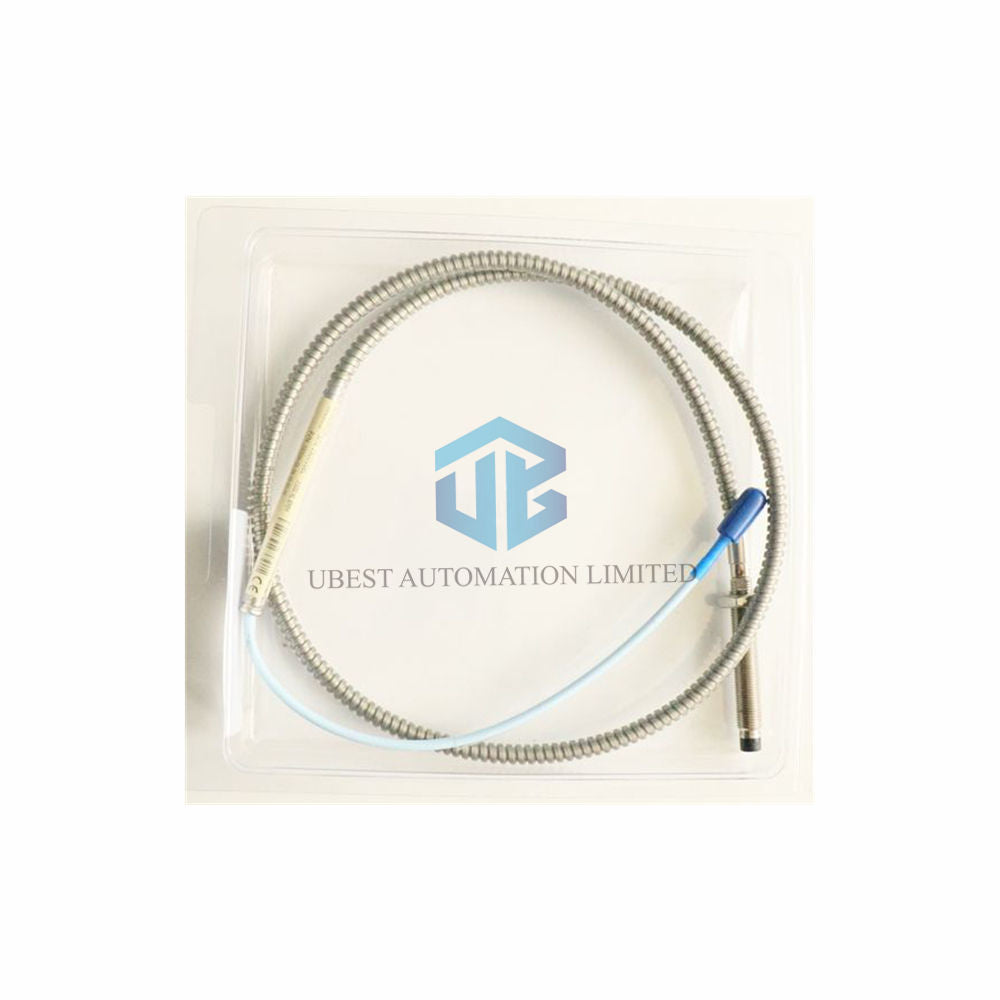

Sonda de Proximidad Bently Nevada 3300 XL 8 mm – Modelo 330104-12-17-10-01-05

Configuración Completa del Sufijo (Desglose del Código de Pedido)

330104-12-17-10-01-05
├─ 330104 : Sonda 3300 XL 8 mm, rosca M10 x 1, con protección
├─ Opción de Longitud sin Rosca 12 = 120 mm
├─ Opción de Longitud Total de la Caja 17 = 170 mm
├─ Opción de Longitud Total 10 = 1.0 metro (3.3 pies)
├─ Opción de Conector y Tipo de Cable 01 = Conector coaxial Miniatura ClickLoc con protector de conector, cable estándar
└─ Opción de Aprobación de Agencia 05 = Aprobaciones CSA, ATEX, IECEx

Especificaciones Técnicas – Serie Bently Nevada 3300 XL

• Marca: Bently Nevada (Baker Hughes) – Fabricante: Bently Nevada
• Número de Modelo: 330104-12-17-10-01-05 – Configuración métrica de sonda 3300 XL 8 mm
• Rango Lineal: 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm (10 a 90 mils) con salida de -1 a -17 Vdc
• Separación Recomendada (Vibración Radial): -9 Vdc aproximadamente 1.27 mm (50 mils)
• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS) con excelente resistencia química
• Material de la Caja de la Sonda: Acero inoxidable AISI 303 o 304 con sello de presión de junta tórica Viton
• Rosca y Engranaje: M10 x 1, longitud máxima de rosca 15 mm
• Resistencia DC (RPROBE): 7.59 ± 0.50 ohmios para longitud de 1.0 metro
• Rango de Temperatura (Sonda Estándar): -52°C a +177°C (-62°F a +350°F); exposición por debajo de -34°C puede afectar la vida útil del sello de presión
• Opción de Temperatura Extendida: Punta de sonda hasta +218°C; cable y conector hasta +260°C
• Humedad Relativa: Menos del 3% de cambio promedio en el factor de escala después de 56 días al 93% de humedad según IEC 68-2-3
• Cableado de Campo: Cable trenzado blindado de 0.2 a 1.5 mm² (16 a 24 AWG); longitud máxima 305 metros (1000 pies) entre sensor y monitor
• Aprobaciones de Agencia: CSA, ATEX, IECEx (ia IIC T5…T1 Ga; Clase I, Zona 0, y no incendiario nA/ec para Zona 2)

Robustez Ambiental e Integridad de la Señal

• Temperatura de operación y almacenamiento hasta +177°C para sondas estándar, +218°C para opción de punta extendida
• El sello de presión utiliza junta tórica Viton; las sondas soportan presión diferencial sin prueba previa al envío (prueba personalizada disponible bajo solicitud)
• Alta tolerancia a la humedad mantiene menos del 3% de deriva en el factor de escala tras prueba de 56 días
• Conector coaxial ClickLoc con protector de conector proporciona conexión segura e inmune a interferencias para la sonda 3300 XL 8 mm en aplicaciones de monitoreo de vibración
• El cableado de campo hasta 305 metros preserva la respuesta en frecuencia; consulte los gráficos de atenuación para rendimiento en alta frecuencia

Preguntas Frecuentes (FAQ)

• ¿Cuál es el rango lineal de la sonda Bently Nevada 3300 XL 8 mm? El rango de medición lineal abarca 2 mm (80 mils), comenzando desde 0.25 mm hasta 2.3 mm del objetivo.
• ¿Puedo usar el modelo 330104-12-17-10-01-05 en áreas peligrosas? Sí, cuenta con aprobaciones CSA, ATEX e IECEx para instalaciones en Zona 0 (ia) y Zona 2 (nA/ec).
• ¿Cuál es la temperatura máxima de operación para la sonda estándar? Las sondas estándar operan de -52°C a +177°C; la versión con punta extendida alcanza +218°C.
• ¿La sonda requiere un torque específico para el montaje? Siempre siga la guía de instalación de Bently Nevada, asegure el engranaje de rosca hasta 15 mm y evite tensiones en la punta de la sonda.
• ¿Cuál es el voltaje de separación recomendado para el monitoreo de vibración? Se establece en -9 Vdc, aproximadamente 1.27 mm de separación, para un rendimiento lineal óptimo.
• ¿Cómo conectar correctamente el cableado de campo? Use cable trenzado blindado de 0.2 a 1.5 mm² con extensión total hasta 305 metros sin degradación de la señal.

Explore todos los detalles de la serie Sonda 3300 XL 8 mm y piezas compatibles adicionales en Ubest Automation.
