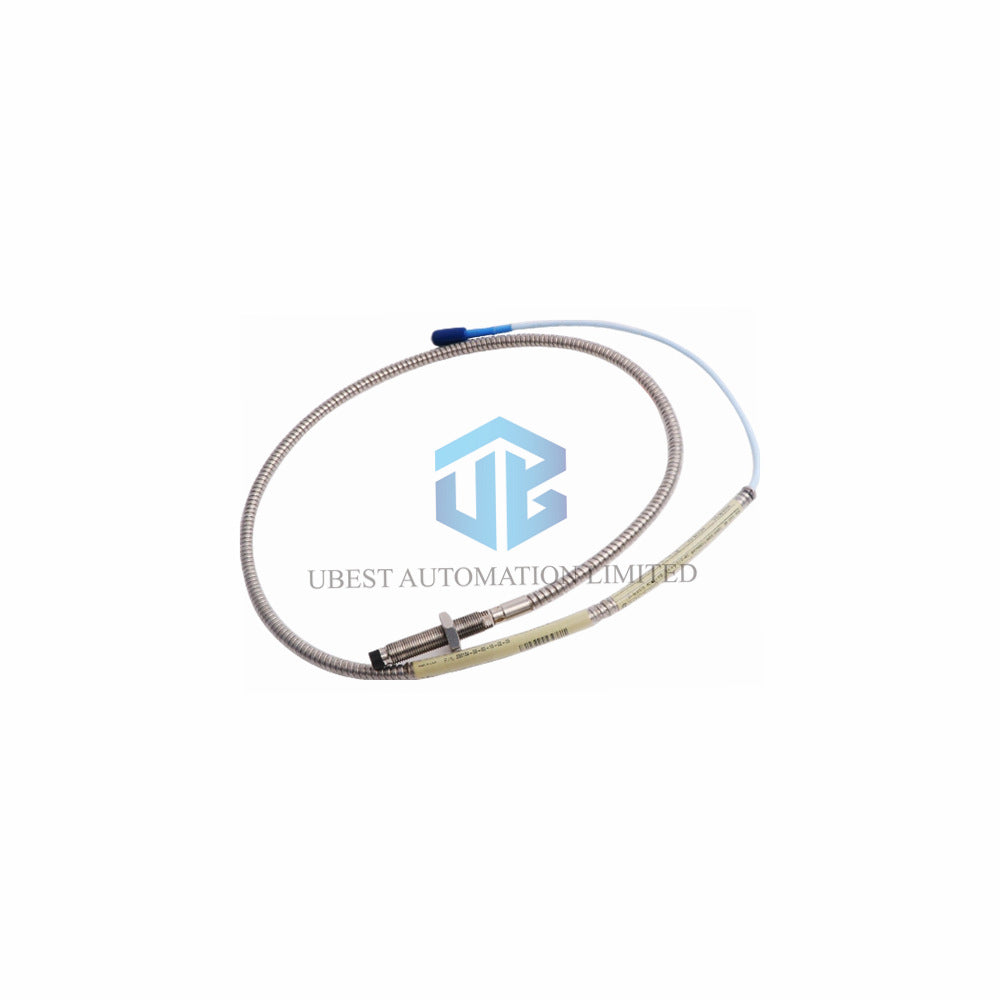

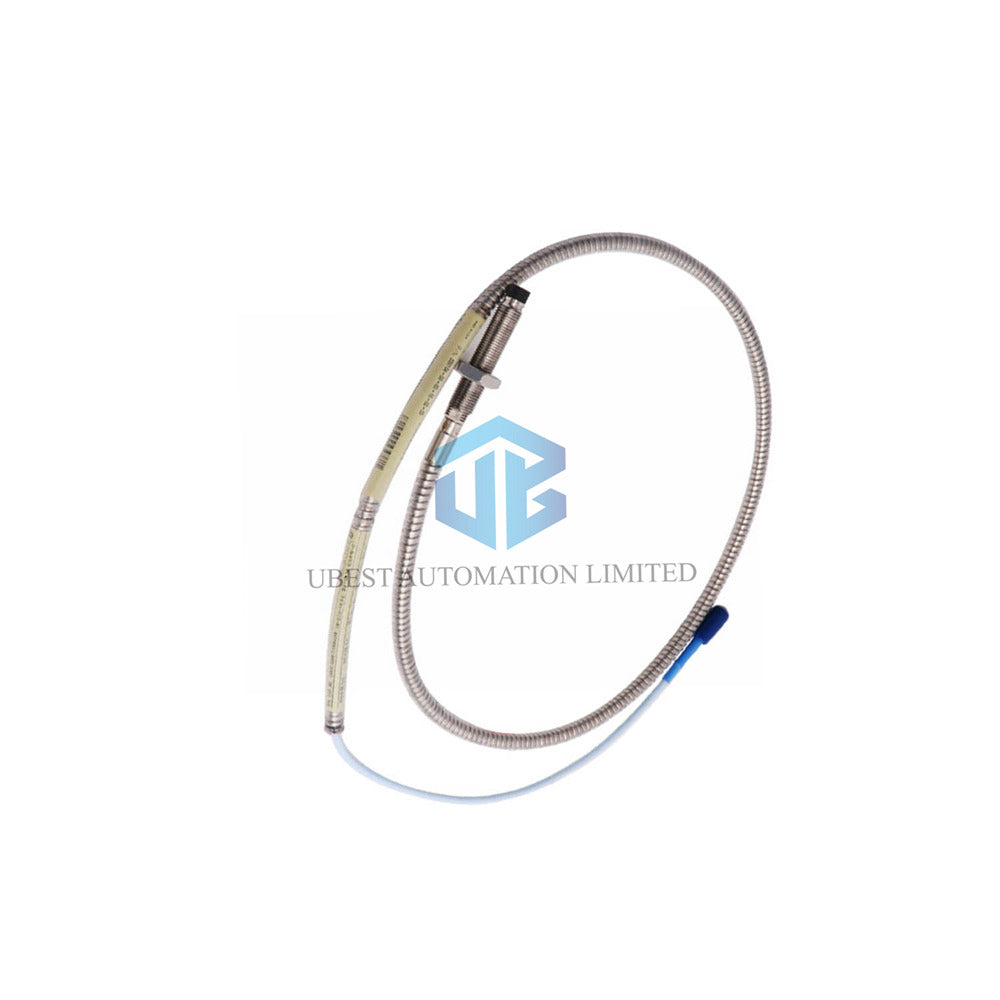

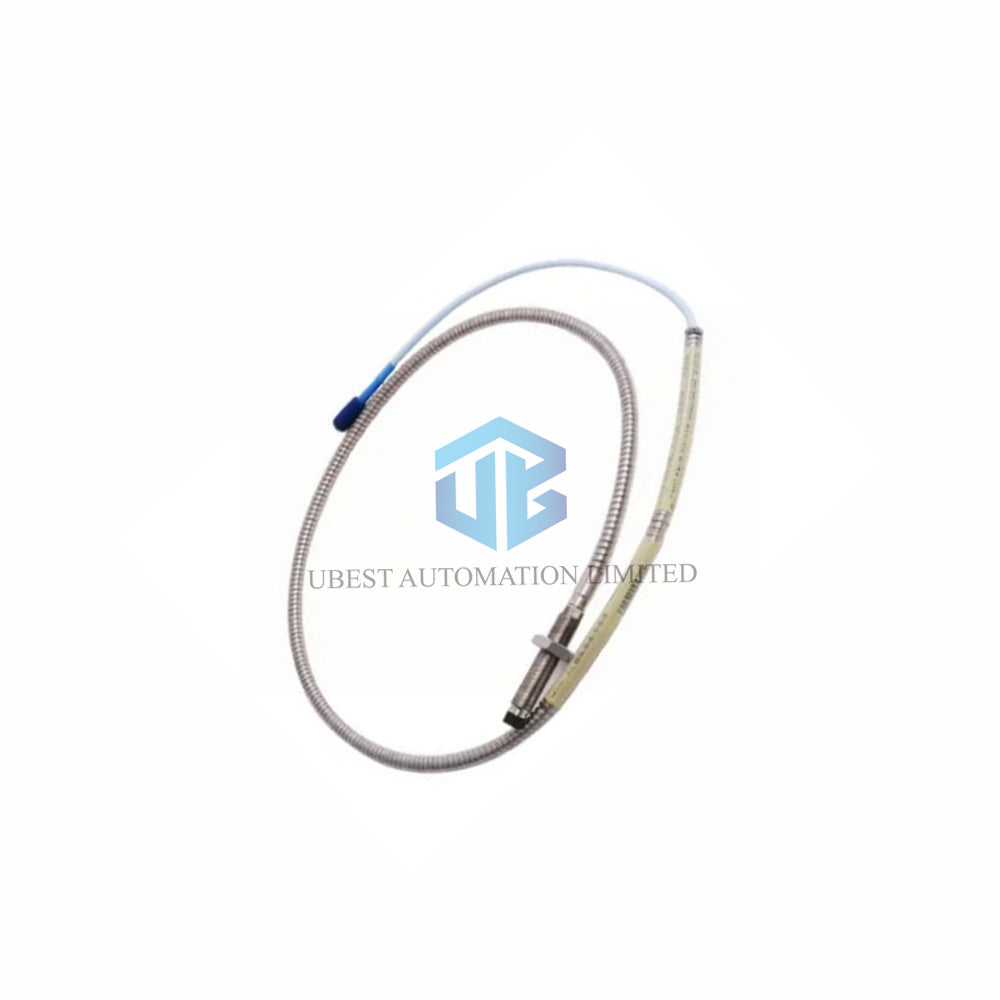

Sonda de Proximidad Bently Nevada 3300 XL 8 mm – Modelo 330104-13-20-50-02-00

Configuración Completa del Sufijo (Desglose del Código de Pedido)

330104-13-20-50-02-00
├─ 330104 : Sonda 3300 XL 8 mm, rosca M10 x 1, con protección
├─ Opción de longitud sin rosca 13 = 130 mm
├─ Opción de longitud total de carcasa 20 = 200 mm
├─ Opción de longitud total 50 = 5.0 metros (16.4 pies)
├─ Opción de conector y tipo de cable 02 = Conector coaxial Miniatura ClickLoc, cable estándar
└─ Opción de aprobación de agencia 00 = No requerida

Especificaciones Técnicas – Serie Bently Nevada 3300 XL

• Marca: Bently Nevada (Baker Hughes) – Fabricante: Bently Nevada
• Número de Modelo: 330104-13-20-50-02-00 – Configuración métrica de sonda 3300 XL 8 mm
• Rango Lineal: 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm (10 a 90 mils) con salida de -1 a -17 Vdc
• Separación Recomendada (Vibración Radial): -9 Vdc aproximadamente 1.27 mm (50 mils)
• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS) con excelente resistencia química
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 303 o 304 (SST) con sello de presión de junta tórica Viton
• Rosca y Engranaje: M10 x 1, longitud máxima de rosca 15 mm
• Resistencia DC (RPROBE): 8.73 ± 0.50 ohmios para longitud de 5.0 metros
• Rango de Temperatura (Sonda Estándar): -52°C a +177°C (-62°F a +350°F); exposición por debajo de -34°C puede afectar la vida útil del sello de presión
• Opción de Temperatura Extendida: Punta de sonda hasta +218°C; cable y conector hasta +260°C
• Humedad Relativa: Menos del 3% de cambio promedio en el factor de escala después de 56 días a 93% de humedad según IEC 68-2-3
• Cableado de Campo: Cable trenzado blindado de 0.2 a 1.5 mm² (16 a 24 AWG); longitud máxima 305 metros (1000 pies) entre sensor y monitor
• Aprobaciones de Agencia: No requeridas (opción 00); la sonda sigue siendo adecuada para instalaciones de uso general

Programa de Clasificación de Temperatura (EPL Ga, Gc y Dc)

Las siguientes clasificaciones de temperatura aplican según la temperatura ambiente y la configuración de la sonda:

• Para EPL Ga y Gc:
• T1: Temperatura ambiente -55°C a +232°C
• T2: Temperatura ambiente -55°C a +177°C
• T3: Temperatura ambiente -55°C a +120°C
• T4: Temperatura ambiente -55°C a +80°C
• T5: Temperatura ambiente -55°C a +40°C
• Para EPL Dc:
• T280°C @ Ta: Temperatura ambiente -55°C a +232°C
• T225°C @ Ta: Temperatura ambiente -55°C a +177°C
• T170°C @ Ta: Temperatura ambiente -55°C a +120°C
• T130°C @ Ta: Temperatura ambiente -55°C a +80°C
• T105°C @ Ta: Temperatura ambiente -55°C a +100°C
• T90°C @ Ta: Temperatura ambiente -55°C a +40°C

Preguntas Frecuentes (FAQ)

• ¿Cuál es el rango lineal de la sonda Bently Nevada 3300 XL 8 mm? El rango de medición lineal abarca 2 mm (80 mils), comenzando desde 0.25 mm hasta 2.3 mm del objetivo.
• ¿Puedo usar el modelo 330104-13-20-50-02-00 con el sensor Proximitor estándar? No, las sondas de 5 metros requieren emparejamiento con el sensor Proximitor de 5 metros para un rendimiento preciso.
• ¿Cuál es la resistencia DC para la sonda de 5 metros? La resistencia DC nominal es de 8.73 ± 0.50 ohmios desde el conductor central al conductor exterior.
• ¿Cuáles son los límites de clasificación de temperatura? Las clasificaciones de temperatura varían desde T1 (-55°C a +232°C) hasta T5 (-55°C a +40°C) según las condiciones ambientales.
• ¿Esta sonda cuenta con aprobaciones para áreas peligrosas? Esta configuración (opción 00) no tiene aprobaciones de agencia; para áreas peligrosas seleccione opción 05 o 07.
• ¿Cuál es el voltaje de separación recomendado para el monitoreo de vibraciones? Se recomienda ajustar a -9 Vdc, aproximadamente 1.27 mm de separación, para un rendimiento lineal óptimo.
