330104-15-23-50-02-00 Sonda Bently Nevada de 8 mm Longitud sin rosca de 150 mm
UBEST – Proveedor Global de Piezas de Automatización Confiable
Ofrecemos una amplia gama de piezas de repuesto para automatización industrial en stock. Todos los productos cuentan con una garantía de 12 meses y un reembolso de 30 días por problemas de calidad.

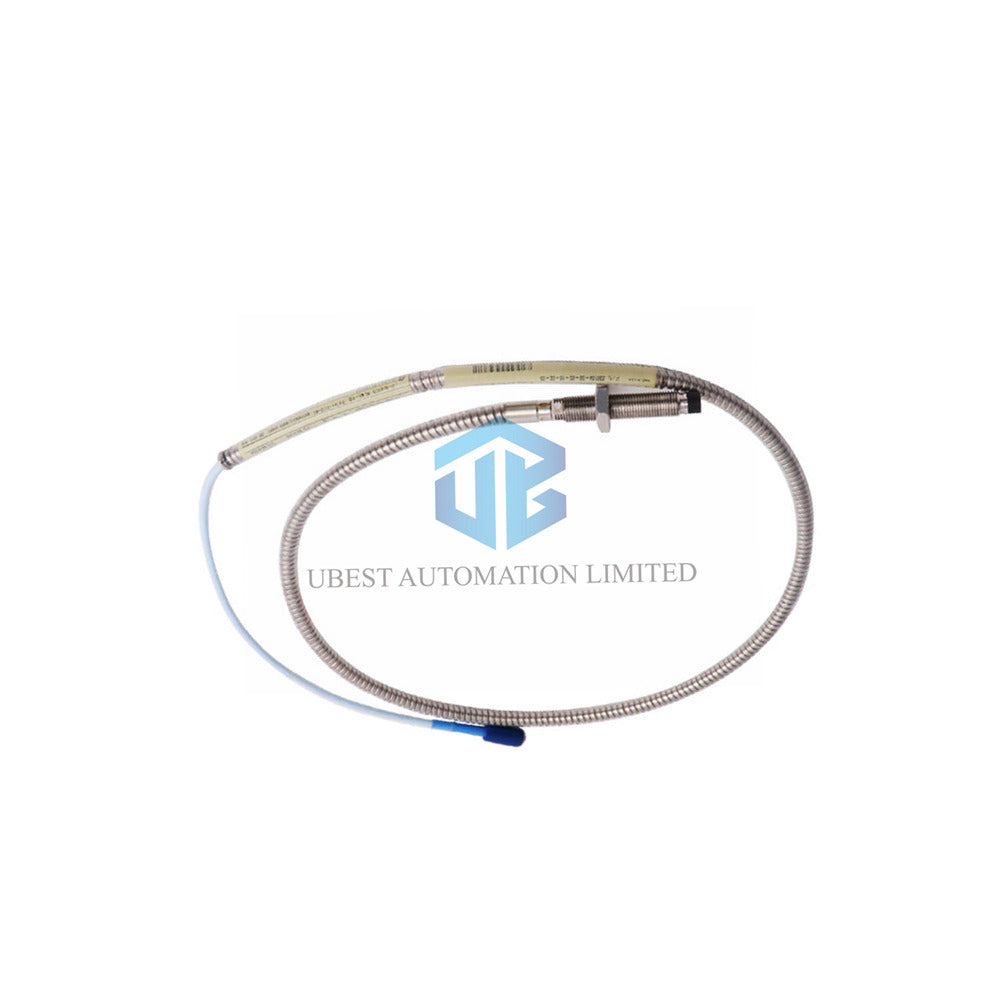

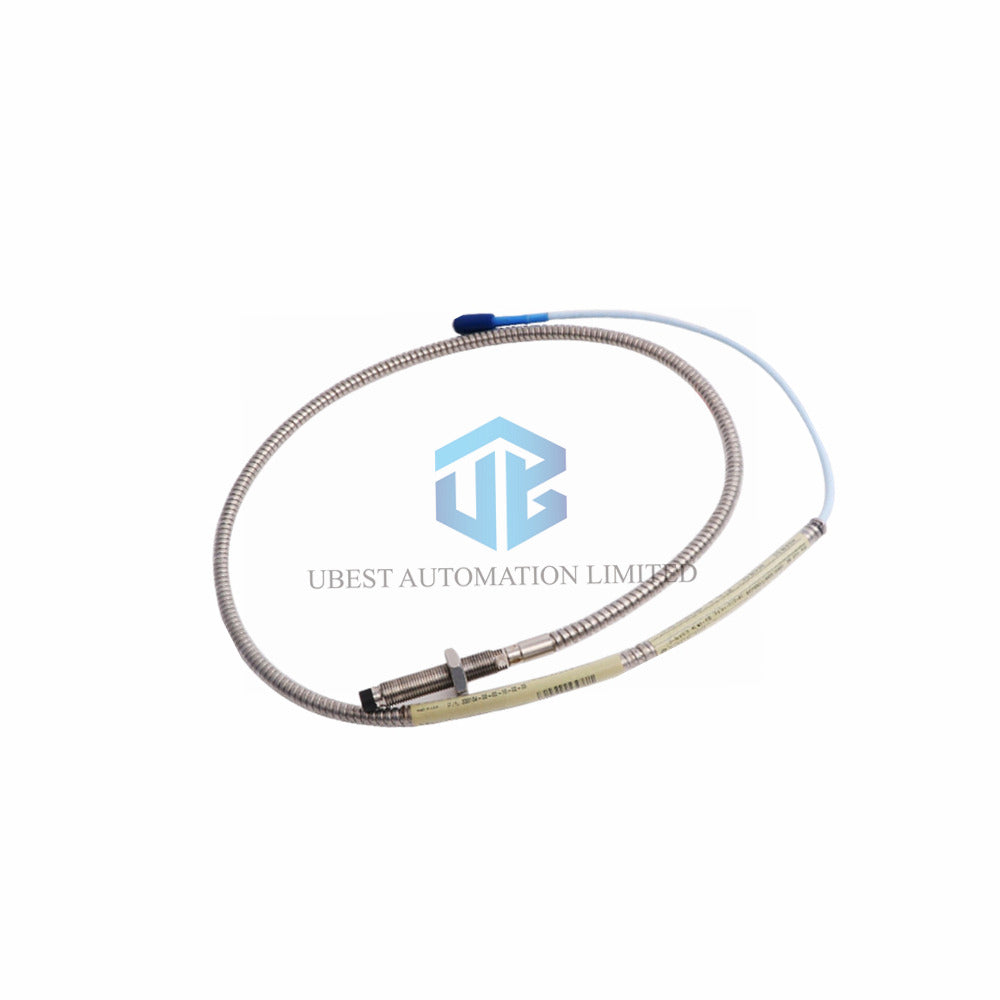

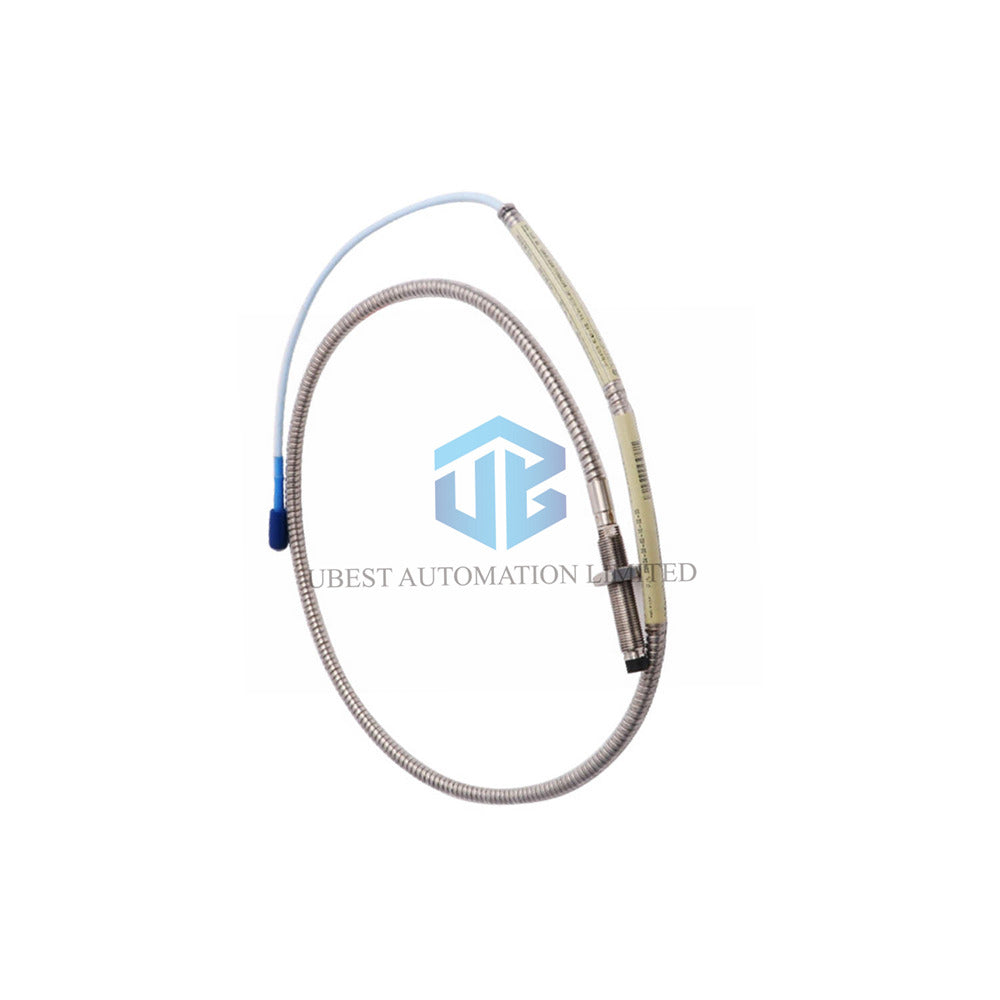

Sonda de Proximidad Bently Nevada 3300 XL 8 mm – Modelo 330104-15-23-50-02-00
Configuración Completa del Sufijo (Desglose del Código de Pedido)
330104-15-23-50-02-00
├─ 330104 : Sonda 3300 XL 8 mm, rosca M10 x 1, con protección
├─ Opción de Longitud sin rosca 15 = 150 mm
├─ Opción de Longitud total de carcasa 23 = 230 mm
├─ Opción de Longitud total 50 = 5.0 metros (16.4 pies)
├─ Opción de Conector y Tipo de Cable 02 = Conector coaxial Miniatura ClickLoc, cable estándar
└─ Opción de Aprobación de Agencia 00 = No requerida
Especificaciones Técnicas – Serie Bently Nevada 3300 XL
- Marca: Bently Nevada (Baker Hughes) – Fabricante: Bently Nevada
- Número de Modelo: 330104-15-23-50-02-00 – Configuración métrica de sonda 3300 XL 8 mm
- Rango Lineal: 2 mm (80 mils) desde 0.25 mm hasta 2.3 mm (10 a 90 mils) con salida de -1 a -17 Vdc
- Separación Recomendada (Vibración Radial): -9 Vdc aproximadamente 1.27 mm (50 mils)
- Material de la Punta de la Sonda: Polifenileno sulfuro (PPS) con excelente resistencia química
- Material de la Carcasa de la Sonda: Acero inoxidable AISI 303 o 304 con sello de presión de junta tórica Viton
- Rosca y Enganche: M10 x 1, longitud máxima de enganche de rosca 15 mm
- Resistencia DC (RSONDA): 8.73 ± 0.50 ohmios para longitud de 5.0 metros
- Rango de Temperatura (Sonda Estándar): -52°C a +177°C (-62°F a +350°F); exposición por debajo de -34°C puede afectar la vida útil del sello de presión
- Opción de Temperatura Extendida: Punta de sonda hasta +218°C; cable y conector hasta +260°C
- Humedad Relativa: Menos del 3% de cambio promedio en el factor de escala después de 56 días al 93% de humedad según IEC 68-2-3
- Cableado de Campo: Cable trenzado blindado de 0.2 a 1.5 mm² (16 a 24 AWG); longitud máxima 305 metros (1000 pies) entre sensor y monitor
- Aprobaciones de Agencia: No requeridas (opción 00); la sonda sigue siendo adecuada para instalaciones de uso general
Preguntas Frecuentes (FAQ)
- ¿Cuál es el rango lineal de la sonda Bently Nevada 3300 XL 8 mm? El rango de medición lineal abarca 2 mm (80 mils), comenzando desde 0.25 mm hasta 2.3 mm del objetivo.
- ¿Puedo usar el modelo 330104-15-23-50-02-00 con el sensor Proximitor estándar? No, las sondas de 5 metros requieren emparejamiento con el sensor Proximitor de 5 metros para un rendimiento preciso.
- ¿Cuál es la resistencia DC para la sonda de 5 metros? La resistencia DC nominal es de 8.73 ± 0.50 ohmios desde el conductor central al conductor externo.
- ¿Cómo afecta el campo magnético la salida de la sonda? A una separación de 2.5 mm, la interferencia en la salida de la sonda es solo 0.009 mil pp/Gauss, asegurando operación confiable cerca de motores y generadores.
- ¿Cuáles son los límites de clasificación de temperatura? Las clasificaciones de temperatura varían desde T1 (-55°C a +232°C) hasta T5 (-55°C a +40°C) según las condiciones ambientales.
- ¿Esta sonda cuenta con aprobaciones para áreas peligrosas? Esta configuración (opción 00) no tiene aprobaciones de agencia; para áreas peligrosas seleccione opción 05 o 07.
- ¿Cuál es el voltaje de separación recomendado para monitoreo de vibración? Se establece en -9 Vdc, aproximadamente 1.27 mm de separación, para un rendimiento lineal óptimo.
Explore todos los detalles de la serie Sonda 3300 XL 8 mm y piezas compatibles adicionales en Ubest Automation.
