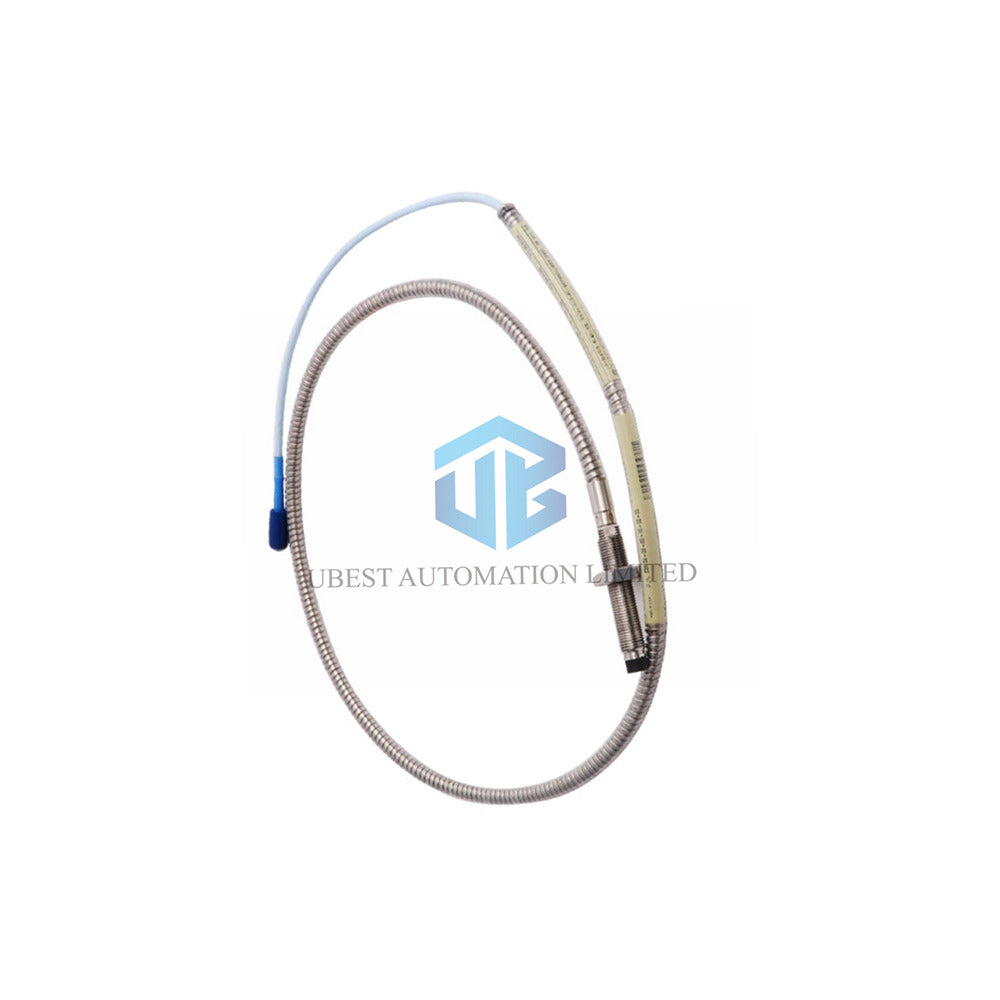

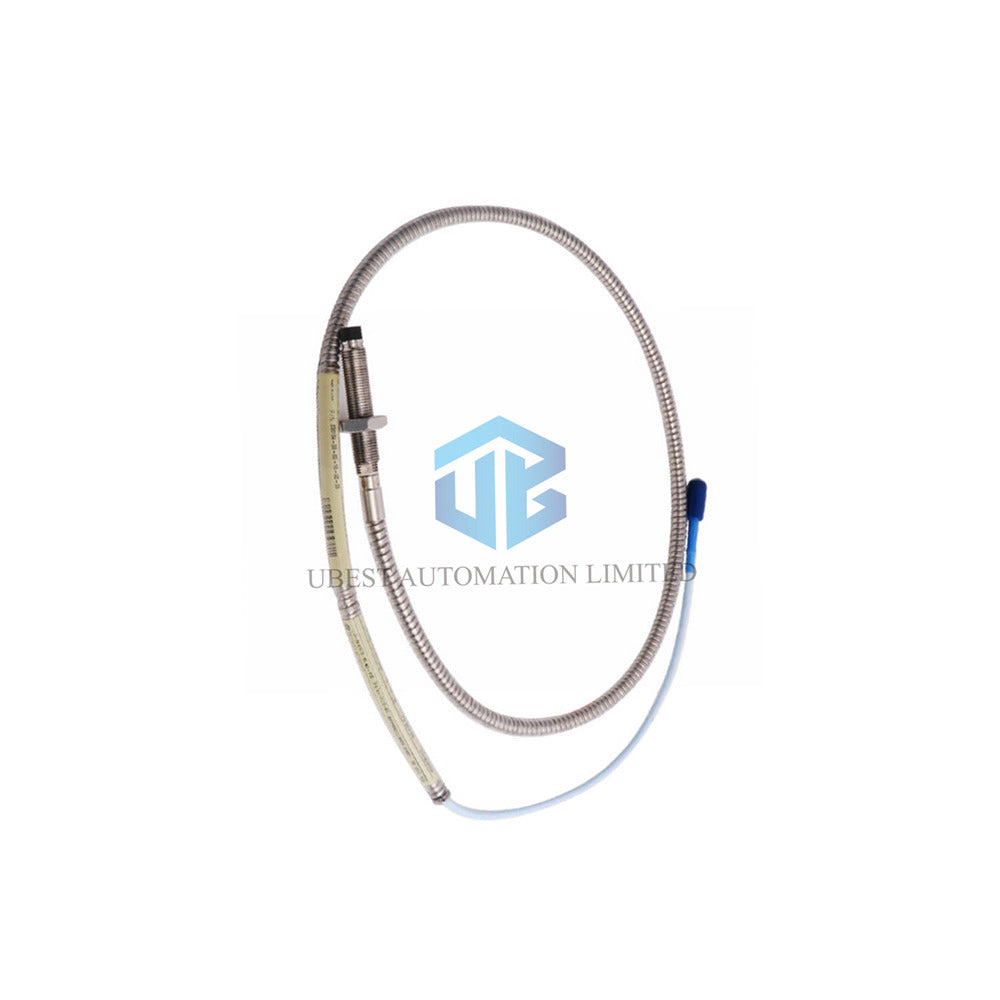

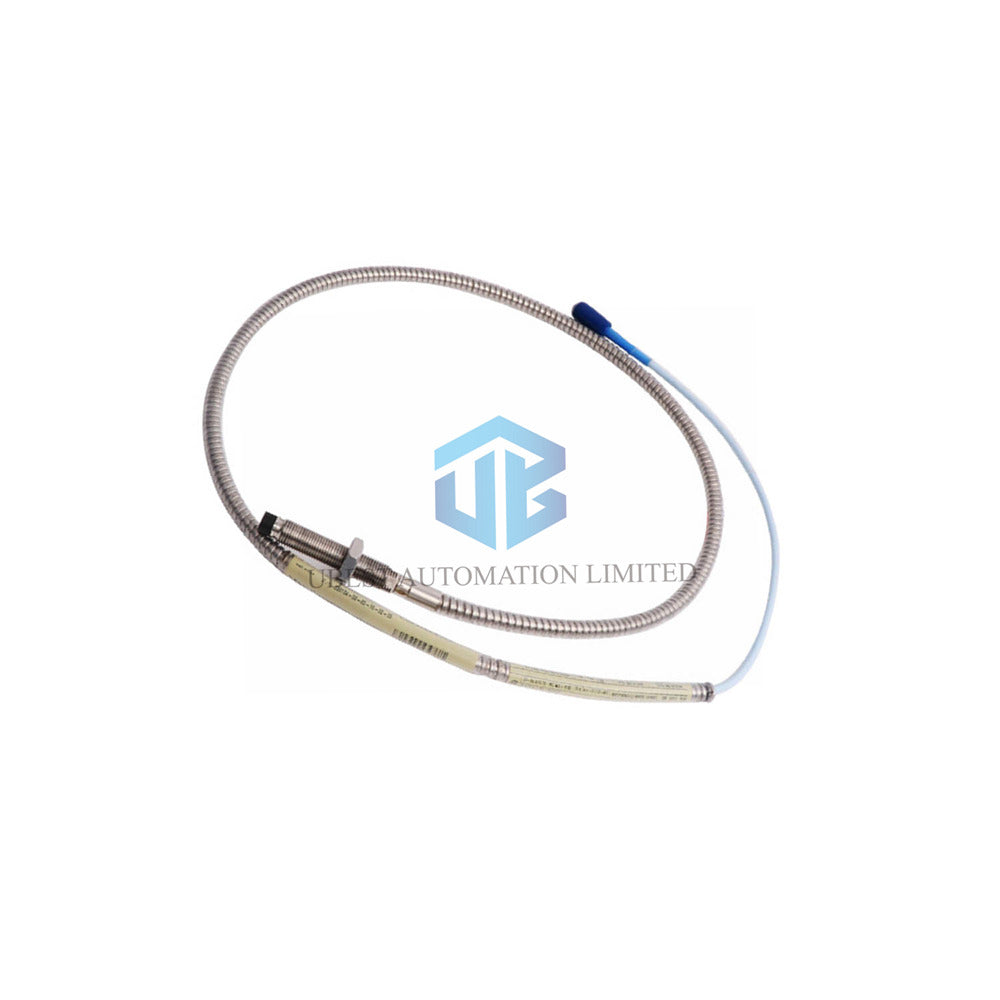

Sonda Bently Nevada 3300 XL 8mm – Sensor de Proximidad Robusto con Aprobaciones para Áreas Peligrosas

Identificación del Producto e Información Completa del Sufijo

• Marca: Bently Nevada
• Modelo Base: 330104 – Sonda 3300 XL 8 mm, rosca M10 x 1, con protección
• Código Completo del Sufijo (330104-15-25-10-02-05):
  • 15 = Longitud sin rosca: 150 mm
  • 25 = Longitud total de la carcasa: 250 mm
  • 10 = Longitud total: 1.0 metro (3.3 pies)
  • 02 = Conector coaxial miniatura ClickLoc, cable estándar
  • 05 = Aprobación de agencia: CSA, ATEX, IECEx (certificaciones para áreas peligrosas)

Especificaciones Técnicas Principales

• Rango Lineal: 2 mm (80 mils). Comienza a 0.25 mm (10 mils) del objetivo. El rango va de 0.25 mm a 2.3 mm (10 a 90 mils). Esto corresponde aproximadamente a –1 a –17 Vdc.
• Configuración Recomendada de Separación (Vibración Radial): -9 Vdc. Esto equivale aproximadamente a 1.27 mm (50 mils).
• Resistencia DC Nominal (RPROBE): 7.59 ± 0.50 Ω para la longitud de 1.0 metro.
• Material de la Punta de la Sonda: Sulfuro de polifenileno (PPS).
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 303 o 304 (SST).
• Rosca de la Carcasa de la Sonda: M10x1. La longitud máxima de acoplamiento de la rosca es de 15 mm.
• Cableado de Campo: Use cable de 0.2 a 1.5 mm² (16 a 24 AWG). Recomendamos cable triada blindado de 3 conductores con cableado estañado. Longitud máxima del cable entre el Sensor Proximitor 3300 XL y el monitor: 305 metros (1,000 pies).

Durabilidad Ambiental y Mecánica

• Rango de Temperatura (Sonda Estándar): -52°C a +177°C (-62°F a +350°F) para operación y almacenamiento.
• Opción de Rango de Temperatura Extendido: La punta de la sonda funciona de -52°C a +218°C (-62°F a +425°F). El cable y conector de la sonda soportan de -51°C a +260°C (-60°F a +500°F).
• Advertencia de Sellado a Presión: Exponer la sonda a temperaturas por debajo de -34°C (-30°F) puede causar fallo prematuro del sello. La sonda utiliza un anillo tórico Viton® para sellar la presión diferencial.
• Rendimiento ante Humedad Relativa: Menos del 3% de cambio en el Factor de Escala Promedio (ASF) cuando se prueba a 93% de humedad por hasta 56 días (IEC 68-2-3).
• Peso: 323 g/m (11.4 oz por metro).

Certificaciones para Áreas Peligrosas (Opción de Aprobación de Agencia 05)

• Intrínsecamente Seguro (ia): Instalar con barreras zener según el dibujo 141092 o con aisladores galvánicos. Adecuado para Clase I, Zona 0 (AEx/Ex ia IIC T5…T1 Ga); Clase I, Grupos A, B, C, D; Clase II, Grupos E, F, G; Clase III.
• No Incendivo / Zona 2 (nA, ec): Instalar con circuito no incendivo según el dibujo 140979. Adecuado para Clase I, Zona 2 (AEx/Ex nA IIC T5…T1 Gc); Clase I, División 2, Grupos A, B, C, D; y Clase I, Zona 2 (AEx/Ex ec llC T5…T1 Gc).
• Organismos de Aprobación: CSA (Canadá), ATEX (Europa), IECEx (Internacional). Esta sonda cumple con los estándares globales para atmósferas explosivas.

Preguntas Frecuentes (FAQ)

• P: ¿Puedo usar esta sonda 3300 XL 8mm en ambientes con polvo explosivo?
  R: Sí. Las aprobaciones CSA/ATEX/IECEx cubren Clase II (polvo combustible) y Clase III (fibras/partículas).
• P: ¿Cuál es la extensión máxima del cable desde el Sensor Proximitor?
  R: Puede extender hasta 305 metros (1,000 pies) de cableado de campo. Consulte los gráficos de respuesta en frecuencia para detalles sobre la atenuación de la señal.
• P: ¿Esta sonda funciona con mi monitor Bently Nevada existente?
  R: Sí. La sonda de proximidad 3300 XL 8mm es compatible con el Sensor Proximitor 3300 XL y todos los sistemas de monitoreo Bently Nevada compatibles.
• P: ¿La sonda se prueba a presión antes del envío?
  R: No. Las sondas estándar no reciben prueba de presión. Contacte a nuestro departamento de diseño personalizado si necesita una prueba de sellado a presión para su aplicación.
• P: ¿Qué sucede si expongo la sonda a -40°C?
  R: Las temperaturas por debajo de -34°C (-30°F) pueden dañar el sello de presión. Mantenga la sonda dentro del rango especificado de -52°C a +177°C.
