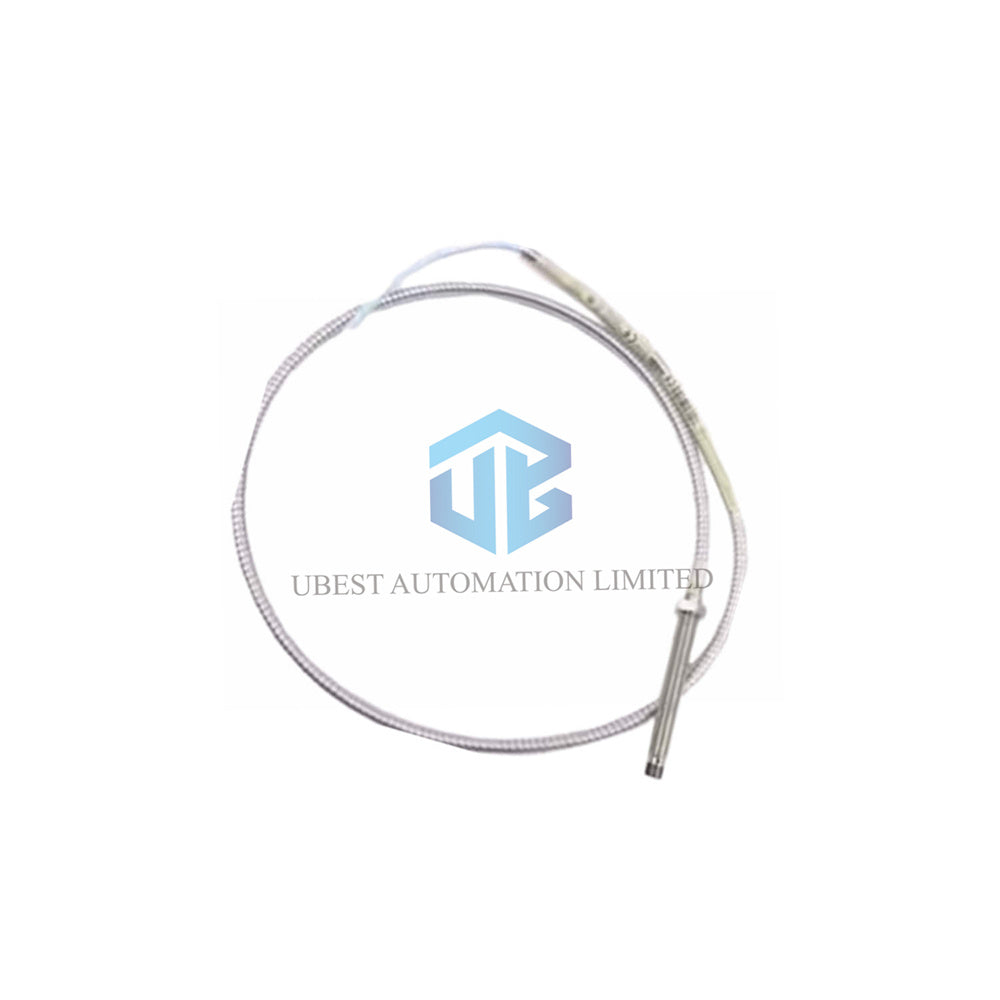

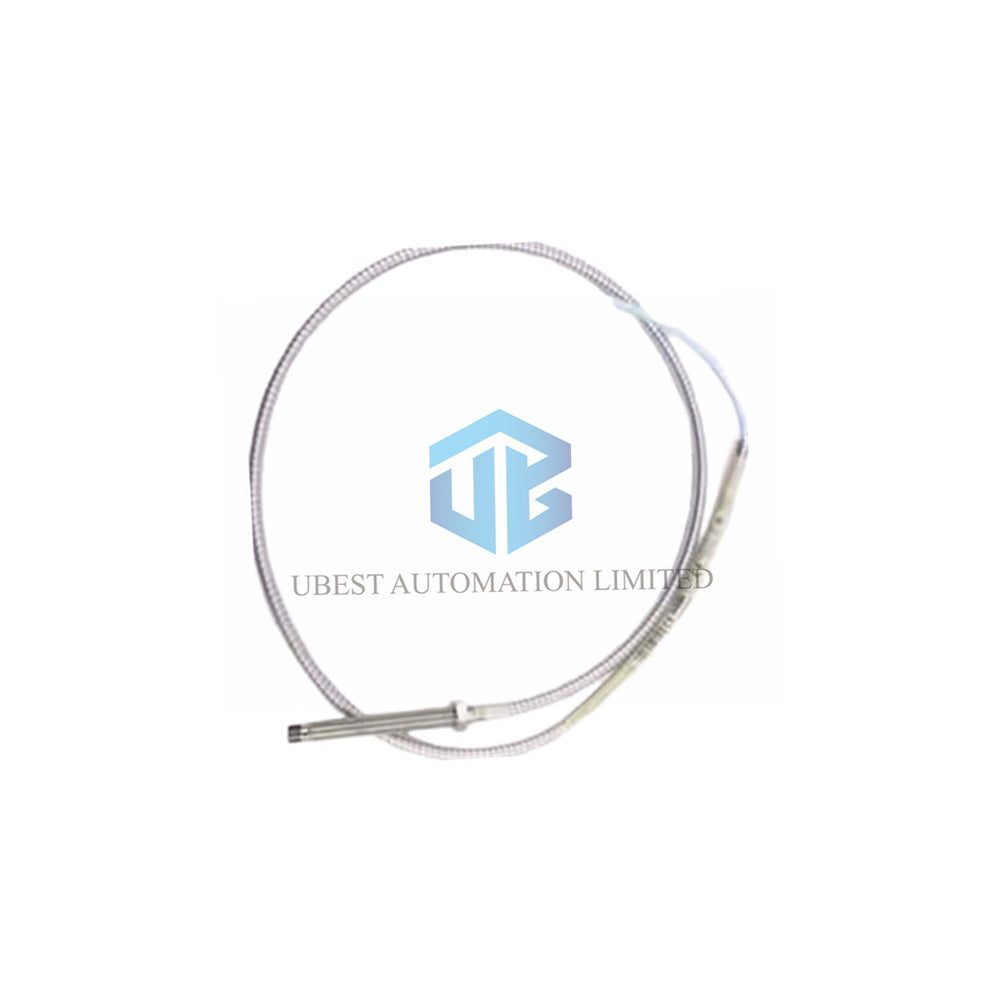

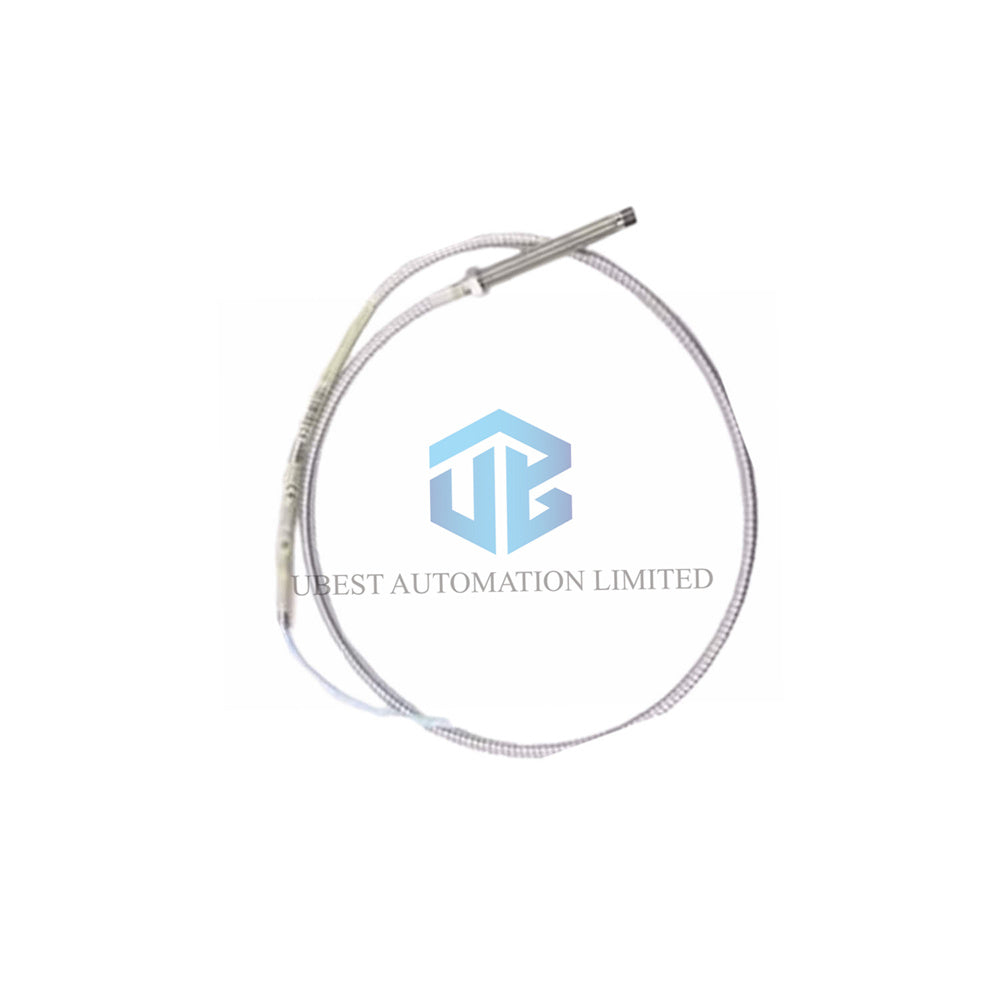

330172‑00‑12‑10‑01‑CN – Sonda de Proximidad Bently Nevada 3300 5mm XL

Información Completa del Sufijo – Estructura en Árbol

• 330172 – Sonda 3300 de 5mm, rosca 1/4‑28 UNF, blindaje
  • 00 – Longitud sin rosca: 0 pulgadas (estándar)
  • 12 – Longitud total del cuerpo: 1.2 pulgadas
  • 10 – Longitud total: 1.0 metro (3.3 pies)
  • 01 – Conector coaxial miniatura ClickLoc con protector, cable estándar
  • CN – Aprobaciones de agencia: país específico (China)

Especificaciones Técnicas Clave

• Marca: Bently Nevada
• Modelo: 330172‑00‑12‑10‑01‑CN
• Material de la punta de la sonda: Polifenileno sulfuro (PPS) – excelente resistencia química y térmica
• Material del cuerpo de la sonda: Acero inoxidable AISI 304
• Tamaño de rosca: 1/4‑28 UNF; máximo enganche de rosca 0.375 pulgadas
• Resistencia DC (sonda de 1.0 m): 7.59 Ω ± 0.50 (del conductor central al exterior)
• Rango de temperatura: -35°C a +177°C (-31°F a +351°F)
• Peso: 0.323 kg

Datos Eléctricos y de Rendimiento

• Alimentación eléctrica: Requiere -17.5 a -26 Vdc, consumo máximo 12 mA. Operar por encima de -23.5 Vdc puede reducir el rango lineal.
• Sensibilidad: Cambio de voltaje de salida < 2 mV por voltio de variación en la alimentación.
• Resistencia de salida: 50 Ω
• Linealidad del sistema: Optimizada con objetivo de acero AISI 4140, separación de 1.27 mm (50 mil) a 24 Vdc.
• Inmunidad a campo magnético (60 Hz): Captación mínima – la sonda contribuye solo 0.0014 mV pp/gauss a 50 mil de separación.

Resistencia Mecánica y Ambiental

• Resistencia a tracción de la sonda: 222 N (50 lbf) del cuerpo al cable; igual para el conector al cable de extensión.
• Par de apriete recomendado para el cuerpo de la sonda: 5.1 N·m (45 in·lb); máximo 7.3 N·m (65 in·lb).
• Par de apriete del conector: Máximo 0.565 N·m (0.42 ft·lbf).
• Radio mínimo de curvatura del cable: 25.4 mm (1.0 pulg).
• Cable de la sonda: Triaxial de 75 Ω, aislado en FEP, longitud 1.0 m (integrado).
• Programa de temperatura (solo sonda): Clase T2 (ambiente -55°C a +177°C) para EPL Ga/Gc; varias reducciones para ambientes Dc.

Preguntas Frecuentes

• ¿Con qué sistemas funciona la 330172‑00‑12‑10‑01‑CN? Se conecta directamente a los monitores y extensiones Bently Nevada 3300 XL. También puede usarse con Sondas de Proximidad de 5mm compatibles usando cables apropiados.
• ¿Cuál es la temperatura máxima que soporta esta sonda? La sonda opera continuamente hasta +177°C, con excursiones cortas permitidas según el programa de temperatura T2.
• ¿Incluye la 330172‑00‑12‑10‑01‑CN el cable de extensión? No, incluye un cable blindado de 1.0 m con conector ClickLoc. Use cables de extensión Bently Nevada para distancias mayores.
• ¿Cómo enviamos este artículo? Enviamos a todo el mundo vía FedEx, UPS o DHL. Todos los pedidos incluyen seguimiento y seguro.
• ¿La punta es reemplazable? La punta de PPS es parte integral de la sonda; si se daña la punta, debe reemplazarse toda la sonda.
