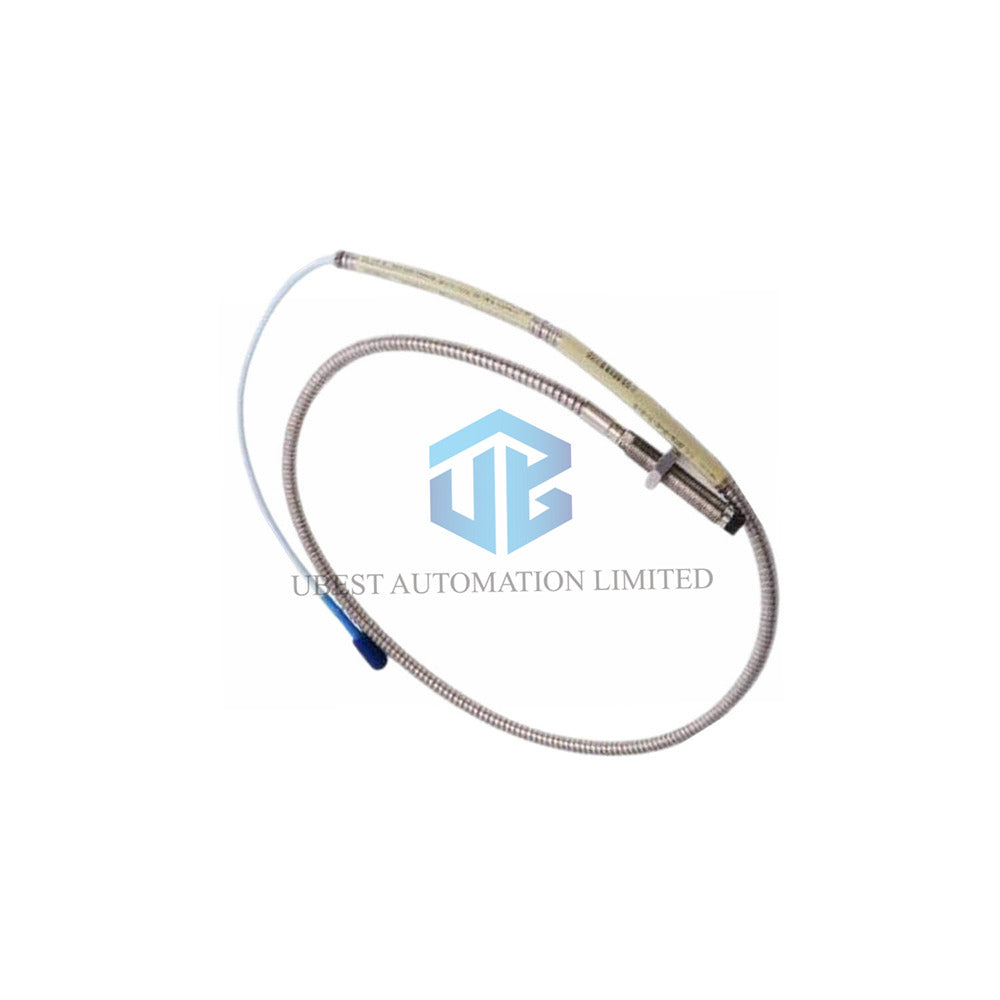

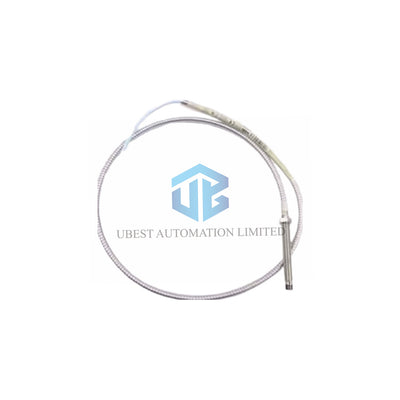

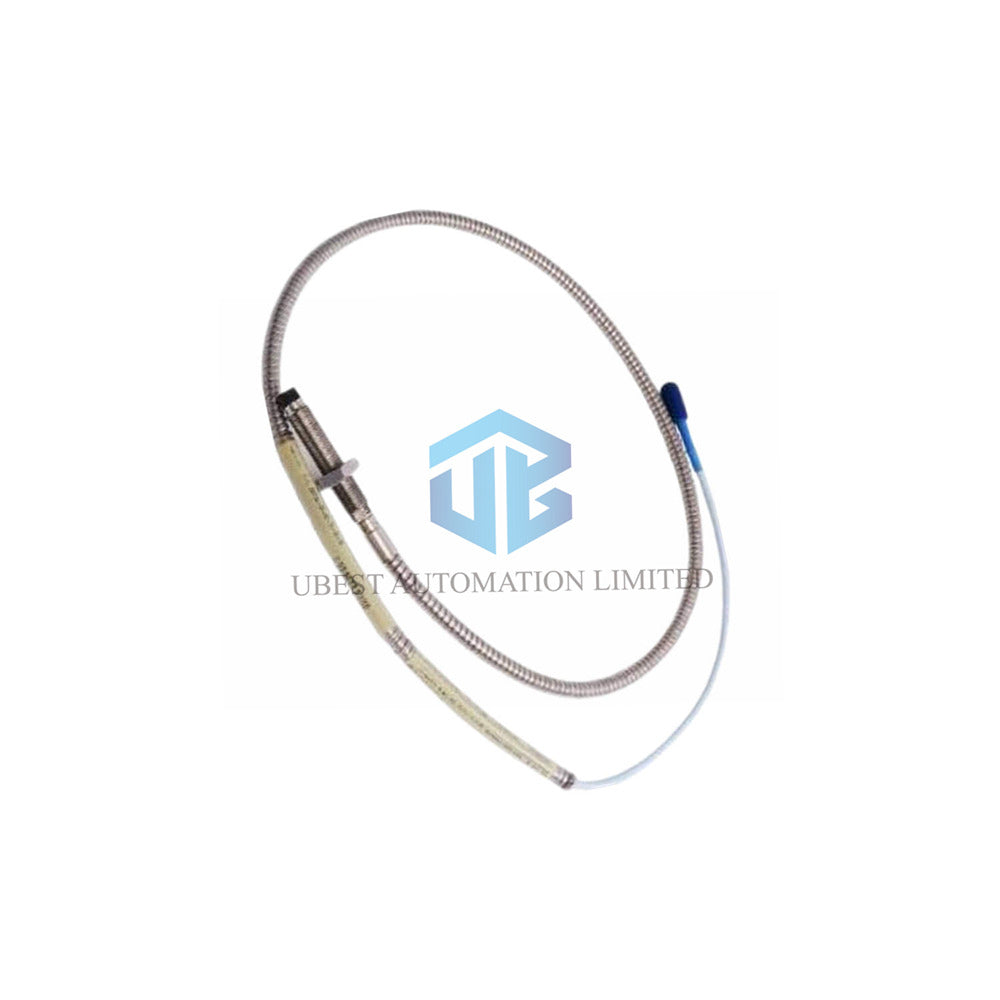

Sonda de Proximidad Bently Nevada 330172 Serie 3300 de 5 mm

Información Completa de Sufijos y Guía de Pedido

• Número de Producto : 330172-00-28-10-01-05
• Marca : Bently Nevada
• Tipo : Sonda 330172 3300 de 5 mm, rosca 1/4-28 UNF, con protección
• Opción de Longitud sin Rosca (00) : 0 in (estándar)
• Opción de Longitud Total de la Caja (28) : 2.8 in
• Opción de Longitud Total (10) : 1.0 metro (3.3 pies)
• Opción de Conector (01) : Conector coaxial Miniatura ClickLoc con protector, cable estándar
• Opción de Aprobación de Agencia (05) : Múltiples Aprobaciones

Especificaciones Técnicas Clave

• Rango de Medición : Optimizado para objetivo de acero AISI 4140, con separación de 1.27 mm (50 mils).
• Sensibilidad y Linealidad : Menos de 2 mV de cambio por voltio de cambio. El sistema opera con alimentación de -24 Vdc y carga de 10 kΩ.
• Alimentación Eléctrica : Requiere de -17.5 Vdc a -26 Vdc con consumo máximo de 12 mA. Operar por encima de -23.5 Vdc puede reducir el rango lineal.
• Resistencia DC de la Sonda : 7.59 Ω ± 0.50 (longitud de 1.0 m) desde el conductor central hasta el conductor externo.
• Rango de Temperatura : -35°C a +177°C (-31°F a +351°F). Evite exponer por debajo de -34°C para proteger el sello de presión.
• Tolerancia Ambiental : La punta de la sonda utiliza polisulfuro de polifenileno (PPS). El material de la caja es acero inoxidable AISI 304.
• Inmunidad a Campo Magnético de 60 Hz : Salida tan baja como 0.0004 mil pp/gauss (solo sonda) a una separación de 10 mil. El rendimiento del sistema varía con la separación.
• Resistencia a la Tracción : 222 N (50 lbf) para conectores de caja a cable y de cable a cable de extensión.

Detalles Mecánicos y de Instalación

• Especificación de Rosca : 1/4-28 UNF. El máximo enganche de rosca es 0.375 in. Use una broca de roscar #3 o mayor para el montaje.
• Torque para la Caja de la Sonda : Recomendado 5.1 N·m (45 in·lb). Torque máximo permitido es 7.3 N·m (65 in·lb).
• Torque Conector a Conector : Máximo 0.565 N·m (0.42 ft·lbf).
• Radio Mínimo de Curvatura del Cable : 25.4 mm (1.0 in).
• Tipo de Cable : Triaxial de 75 Ω, aislado con FEP, disponible en longitudes hasta 9 metros.
• Material del Conector : Latón bañado en oro o cobre berilio para transmisión segura de la señal.

Preguntas Frecuentes (FAQ)

• ¿Qué material de objetivo usa el 330172?
  Calibrado de fábrica para acero AISI 4140. Puede usar otros objetivos pero la linealidad puede variar.
• ¿Puedo usar esta sonda con un cable de extensión?
  Sí, el conector ClickLoc (Opción 01) se acopla directamente con cables de extensión Bently Nevada. Mantenga la impedancia de 75 Ω.
• ¿Cuál es la longitud máxima de enganche de rosca?
  El enganche máximo es 0.375 in. No exceda esto para evitar dañar la caja de la sonda.
• ¿Esta sonda funciona con proximitors 3300 XL?
  Sí, el 330172-00-28-10-01-05 está diseñado para sistemas de 5 mm y funciona con proximitors de la serie XL.
• ¿Cuál es el tiempo de entrega?
  Enviamos desde stock vía FedEx, UPS o DHL. La mayoría de los pedidos llegan en 3-5 días hábiles.
