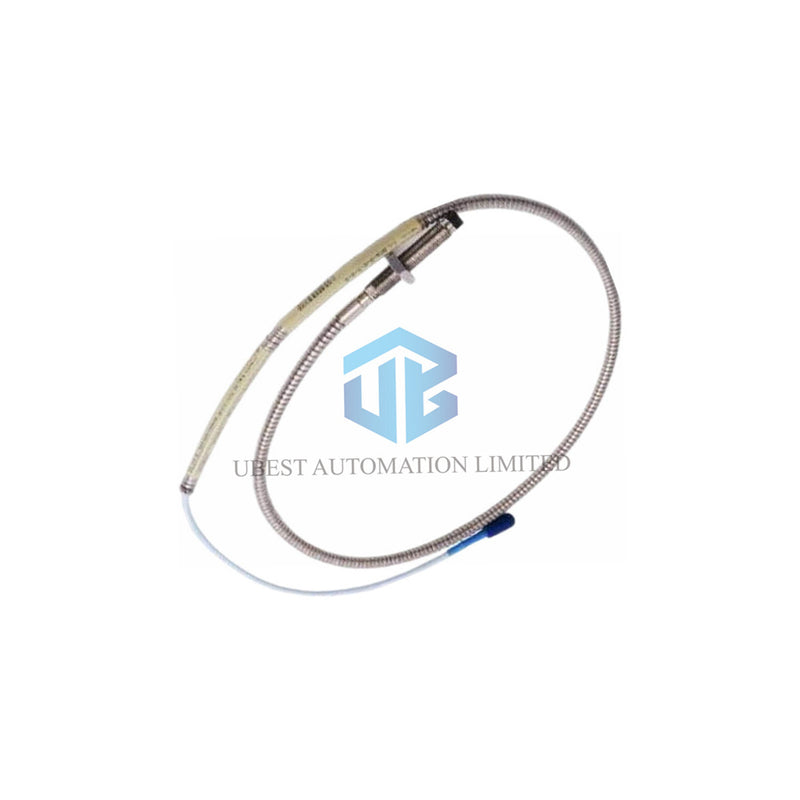

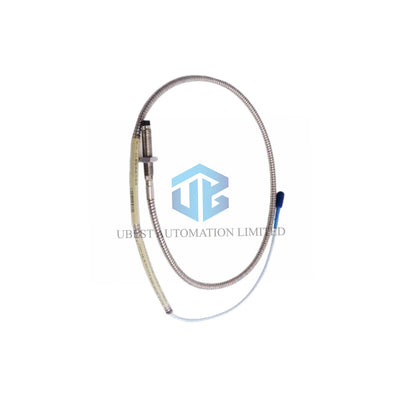

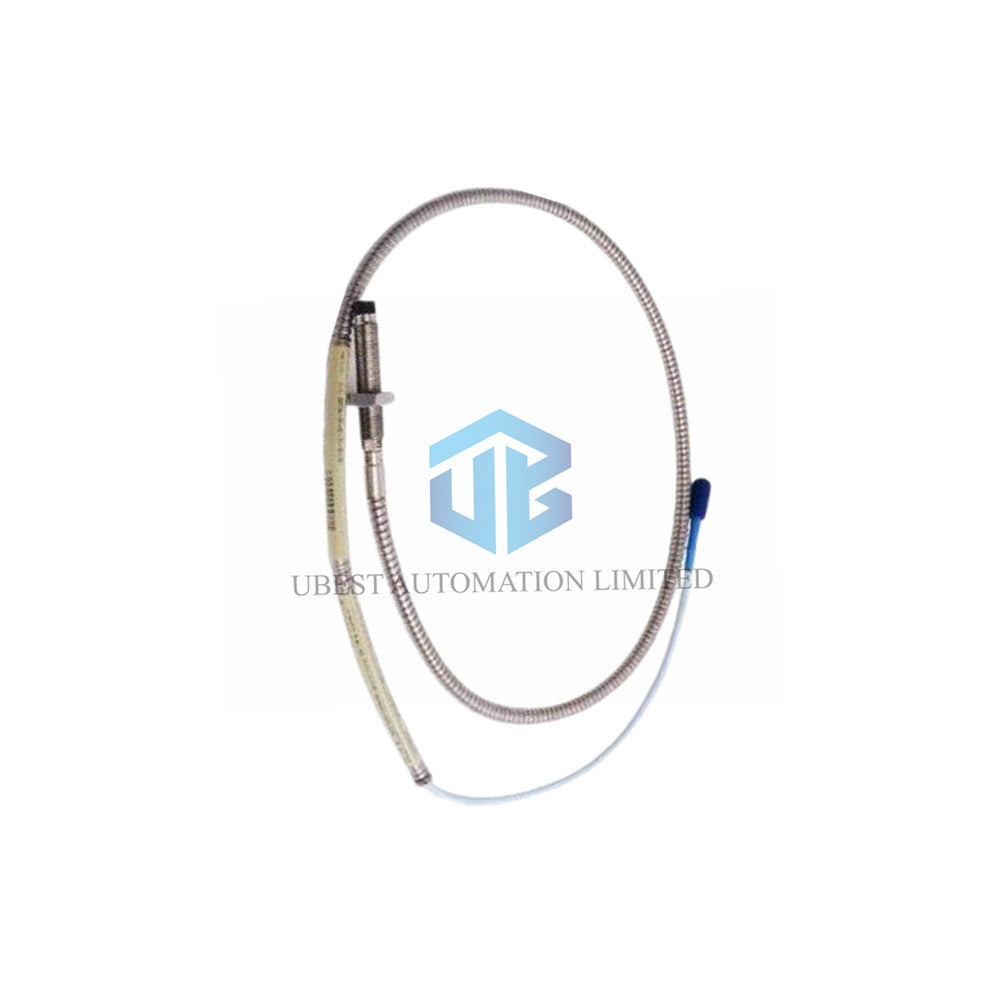

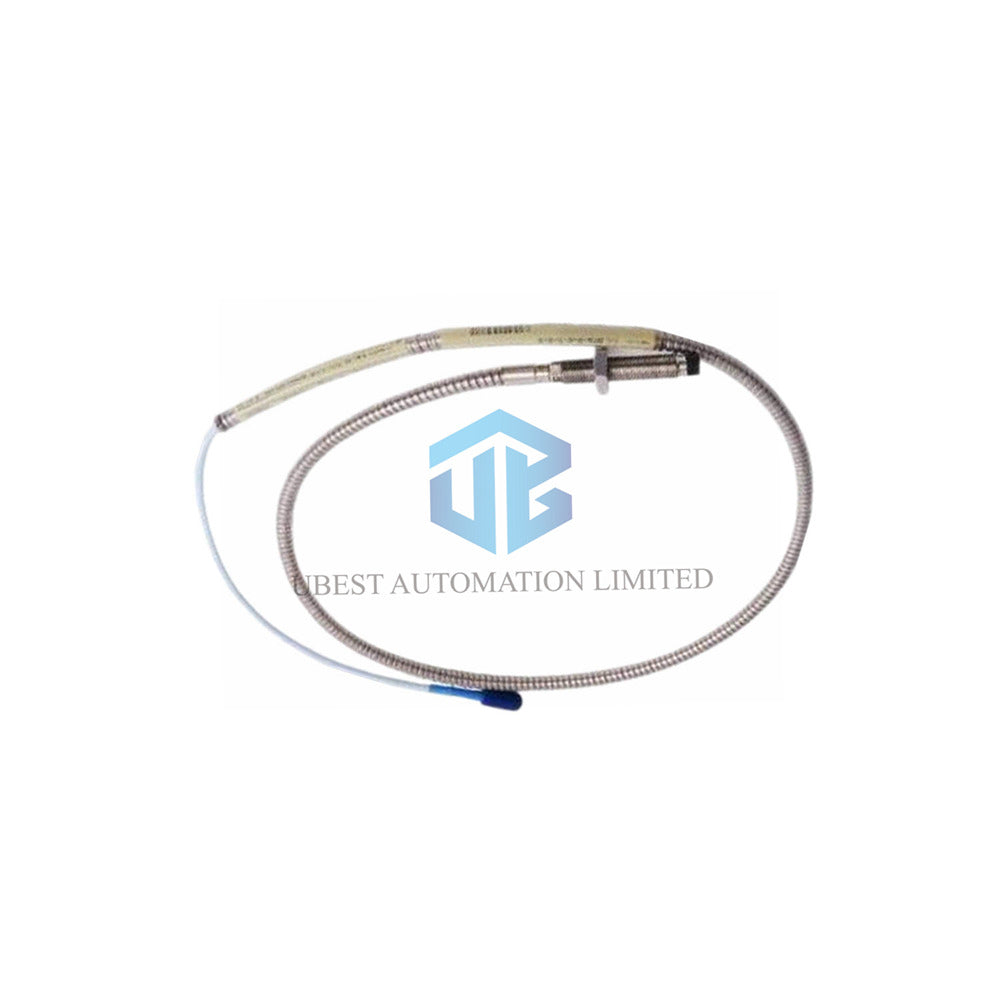

Sonda Blindada de 5 mm Serie 3300 Bently Nevada 330172

Configuración Completa del Sufijo

• Número de Producto : 330172-00-40-10-02-00
• Marca : Bently Nevada
• Tipo : Sonda 330172 3300 de 5 mm, rosca 1/4-28 UNF, con blindaje
• Opción de Longitud sin Rosca (00) : 0 in (estándar)
• Opción de Longitud Total de la Carcasa (40) : 4.0 in
• Opción de Longitud Total (10) : 1.0 metro (3.3 pies)
• Opción de Conector (02) : Conector coaxial miniatura ClickLoc, cable estándar
• Opción de Aprobación de Agencia (00) : No requerida

Especificaciones Técnicas Principales

• Rango de Medición : Optimizado para objetivo de acero AISI 4140, con separación estándar de fábrica de 1.27 mm (50 mils).
• Sensibilidad y Linealidad : El sistema usa alimentación de -24 Vdc y carga de 10 kΩ. La salida varía menos de 2 mV por voltio de variación en la alimentación.
• Requisitos de Alimentación : Funciona con -17.5 Vdc a -26 Vdc a un máximo de 12 mA. Operar por encima de -23.5 Vdc puede reducir el rango lineal.
• Resistencia DC de la Sonda : 7.59 Ω ± 0.50 (para longitud de 1.0 m) entre conductor central y externo.
• Rango de Temperatura : -35°C a +177°C (-31°F a +351°F). Evitar temperaturas por debajo de -34°C para mantener la integridad del sello de presión.
• Materiales : La punta utiliza polisulfuro de polifenileno (PPS). La carcasa es acero inoxidable AISI 304 (SST).
• Inmunidad a Campos Magnéticos : A una separación de 50 mil, la sonda genera solo 0.0014 mil pp/gauss en campos de 60 Hz hasta 300 Gauss.
• Resistencia a la Tracción : 222 N (50 lbf) para las uniones carcasa-cable y conector.

Guías Mecánicas y de Instalación

• Datos de Rosca : 1/4-28 UNF. El máximo acoplamiento de rosca es 0.375 in. Usar broca #3 o mayor para los orificios de montaje.
• Torque para la Carcasa de la Sonda : Recomendado 5.1 N·m (45 in·lb). Máximo permitido 7.3 N·m (65 in·lb).
• Torque para el Conector : No exceder 0.565 N·m (0.42 ft·lbf) al acoplar conectores ClickLoc.
• Especificaciones del Cable : Triaxial de 75 Ω, aislado con FEP. Radio mínimo de curvatura 25.4 mm (1.0 in).
• Longitudes de Cable Disponibles : 0.5, 1, 2, 5 o 9 metros (1.6 a 29.5 pies).
• Material del Conector : Latón bañado en oro o cobre berilio para transferencia de señal resistente a la corrosión.

Preguntas Frecuentes (FAQ)

• ¿Cuál es la diferencia entre los conectores con sufijo 01 y 02?
  El sufijo 02 (este modelo) usa un conector coaxial miniatura ClickLoc sin protector adicional, ofreciendo un perfil ligeramente más compacto.
• ¿Puedo usar el 330172-00-40-10-02-00 con cables de extensión 3300 existentes?
  Sí, la interfaz ClickLoc es totalmente compatible con los cables de extensión estándar de la serie 3300 de Bently Nevada.
• ¿Qué significa "Opción de Aprobación de Agencia 00"?
  Significa que esta sonda se envía sin certificaciones específicas para áreas peligrosas, ideal para monitoreo de uso general donde no se requieren aprobaciones.
• ¿La punta de la sonda es reemplazable en campo?
  No, la punta es parte integral del sensor. El material PPS está moldeado sobre la carcasa para mayor durabilidad.
• ¿Cuánto tiempo tarda Ubest Automation en enviar este artículo?
  Mantenemos stock y enviamos en 24 horas vía FedEx, UPS o DHL.
