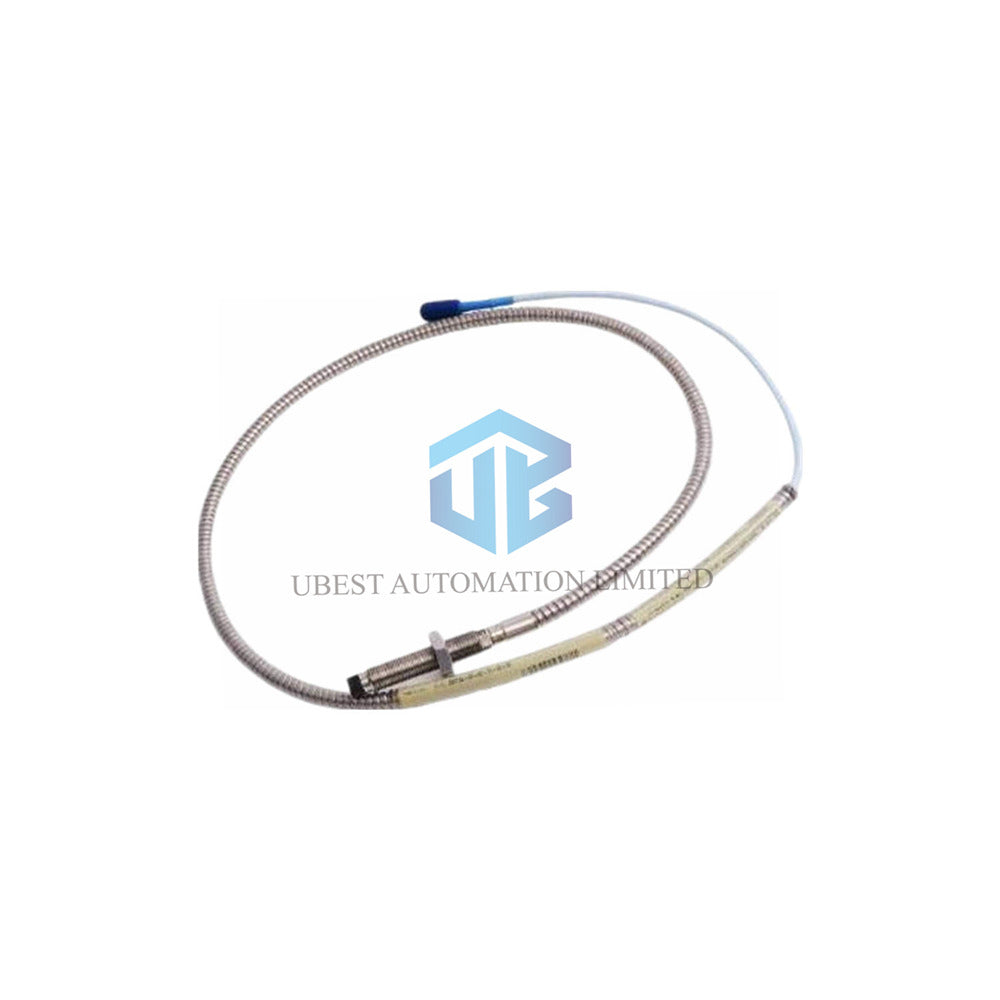

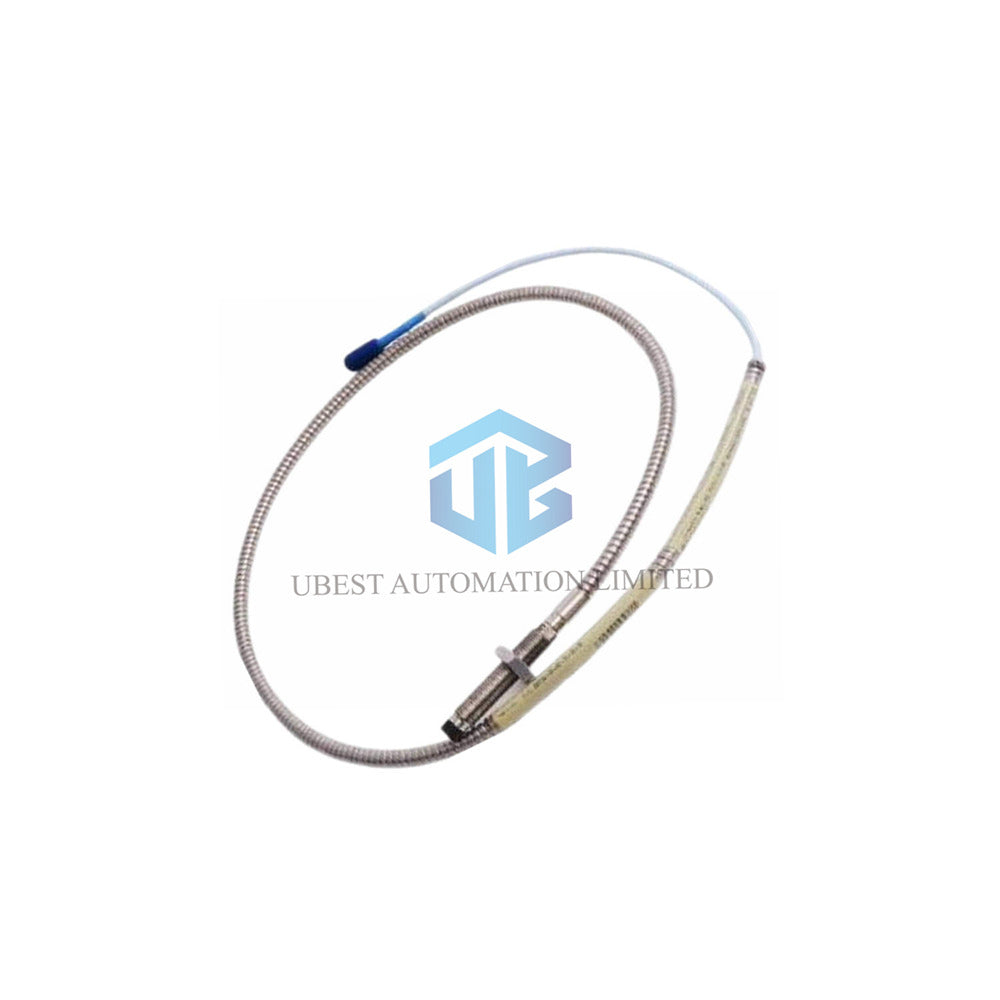

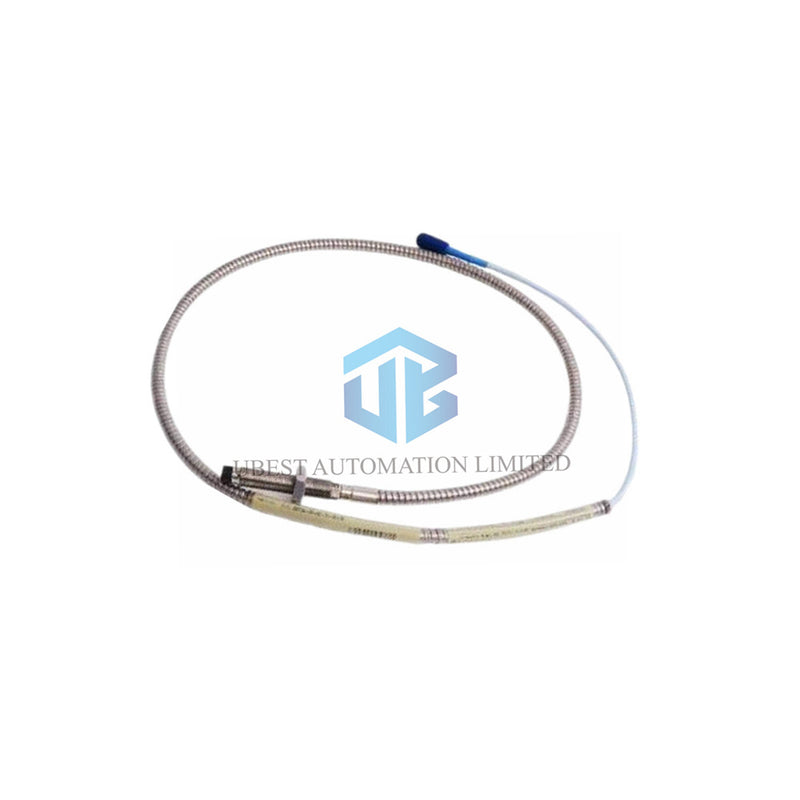

Sonda Bently Nevada 330172 Serie 3300 de 5 mm con Punta PPS

Información Completa de Sufijos y Guía de Pedido

• Número de Producto : 330172-12-23-10-01-05
• Marca : Bently Nevada
• Tipo : Sonda 330172 3300 de 5 mm, rosca 1/4-28 UNF, con protección
• Opción de Longitud sin Rosca (12) : 1.2 pulg
• Opción de Longitud Total de la Carcasa (23) : 2.3 pulg
• Opción de Longitud Total (10) : 1.0 metro (3.3 pies)
• Opción de Conector (01) : Conector coaxial Miniatura ClickLoc con protector de conector, cable estándar
• Opción de Aprobación de Agencia (05) : Múltiples Aprobaciones

Especificaciones Técnicas Principales

• Rango de Medición : Calibrado de fábrica para objetivo de acero AISI 4140 con separación de 1.27 mm (50 mils).
• Sensibilidad y Linealidad : Menos de 2 mV de cambio por voltio de variación en el suministro. El sistema usa alimentación de -24 Vdc con carga de 10 kΩ.
• Requisitos de Energía : Requiere de -17.5 Vdc a -26 Vdc con consumo máximo de 12 mA. Operar por encima de -23.5 Vdc puede reducir el rango lineal.
• Resistencia DC de la Sonda : 7.59 Ω ± 0.50 (para longitud de 1.0 m) entre conductor central y externo.
• Rango de Temperatura : -35°C a +177°C (-31°F a +351°F). Evitar temperaturas por debajo de -34°C para proteger la integridad del sello de presión.
• Materiales : La punta utiliza sulfuro de polifenileno (PPS). La carcasa es acero inoxidable AISI 304 (SST).
• Inmunidad a Campos Magnéticos : A 50 mil de separación, la sonda genera solo 0.0014 mil pp/gauss en campos de 60 Hz hasta 300 Gauss.
• Resistencia a la Tracción : 222 N (50 lbf) para uniones de carcasa a cable y conector.

Detalles Mecánicos e Instalación

• Datos de Rosca : 1/4-28 UNF. El máximo acoplamiento de rosca es 0.375 pulg. Usar broca #3 o mayor para los orificios de montaje.
• Longitud sin Rosca : 1.2 pulgadas (sufijo 12) ofrece flexibilidad para diferentes configuraciones de montaje.
• Torque para la Carcasa de la Sonda : Recomendado 5.1 N·m (45 in·lb). Máximo permitido 7.3 N·m (65 in·lb).
• Torque para el Conector : No exceder 0.565 N·m (0.42 ft·lbf) al acoplar conectores ClickLoc.
• Tipo de Conector : Coaxial Miniatura ClickLoc con protector (Opción 01) para conexiones confiables en ambientes exigentes.
• Especificaciones del Cable : Triaxial de 75 Ω, aislado con FEP. Radio mínimo de curvatura 25.4 mm (1.0 pulg).
• Longitudes de Cable Disponibles : 0.5, 1, 2, 5 o 9 metros (1.6 a 29.5 pies).
• Material del Conector : Latón bañado en oro o cobre berilio para transferencia de señal resistente a la corrosión.

Preguntas Frecuentes (FAQ)

• ¿Qué significa la opción de longitud sin rosca "12"?
  El sufijo 12 proporciona 1.2 pulgadas de eje liso antes de la parte roscada, permitiendo ajustar la profundidad de inserción sin enganchar la rosca.
• ¿Puedo usar el 330172-12-23-10-01-05 con cables de extensión 3300 existentes?
  Sí, la interfaz ClickLoc (Opción 01) se acopla directamente con los cables de extensión estándar de la serie 3300 de Bently Nevada.
• ¿Qué aprobaciones incluye el sufijo 05?
  El sufijo 05 incluye Múltiples Aprobaciones como ATEX, IECEx y CSA para uso en ubicaciones peligrosas. Consulte el certificado para grupos específicos de gases.
• ¿La punta de la sonda es reemplazable en campo?
  No, la punta PPS está moldeada integralmente con la carcasa de acero inoxidable para máxima durabilidad y fiabilidad.
• ¿Cuánto tiempo tarda Ubest Automation en enviar este artículo?
  Mantenemos stock y enviamos dentro de 24 horas vía FedEx, UPS o DHL.
