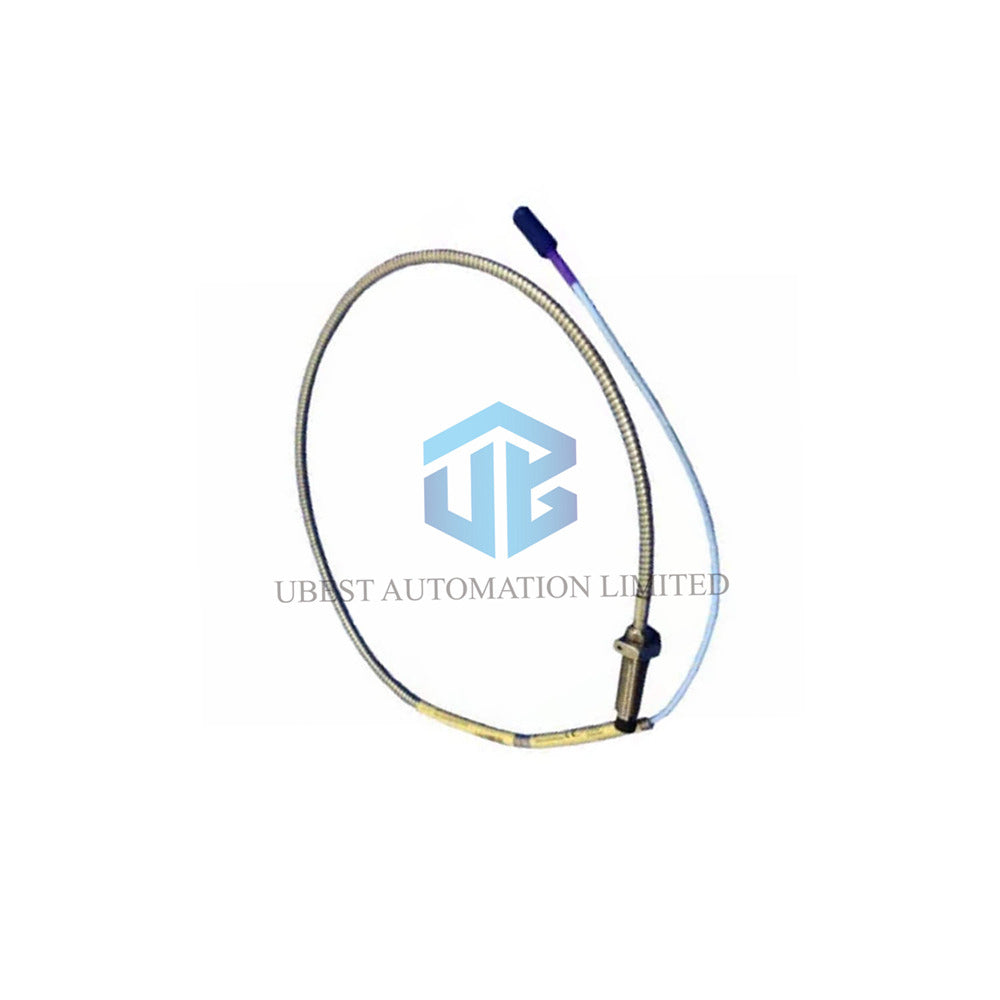

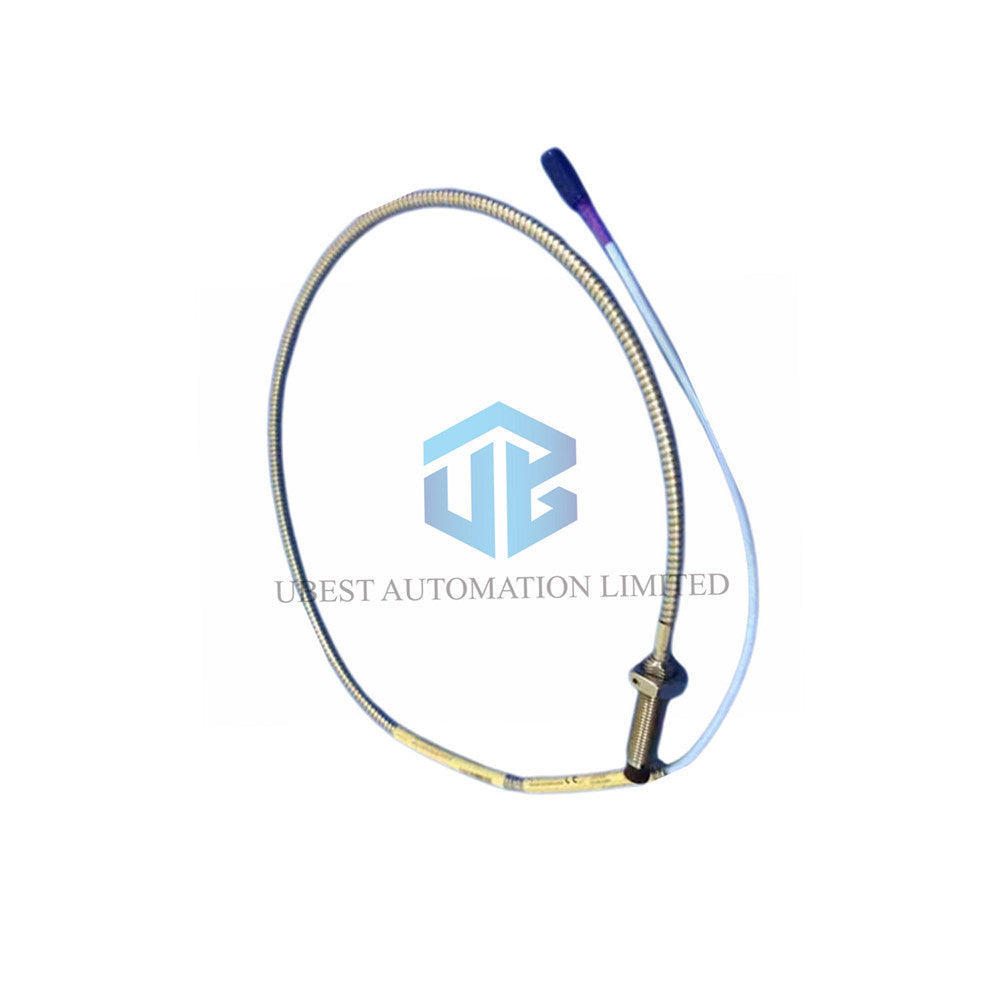

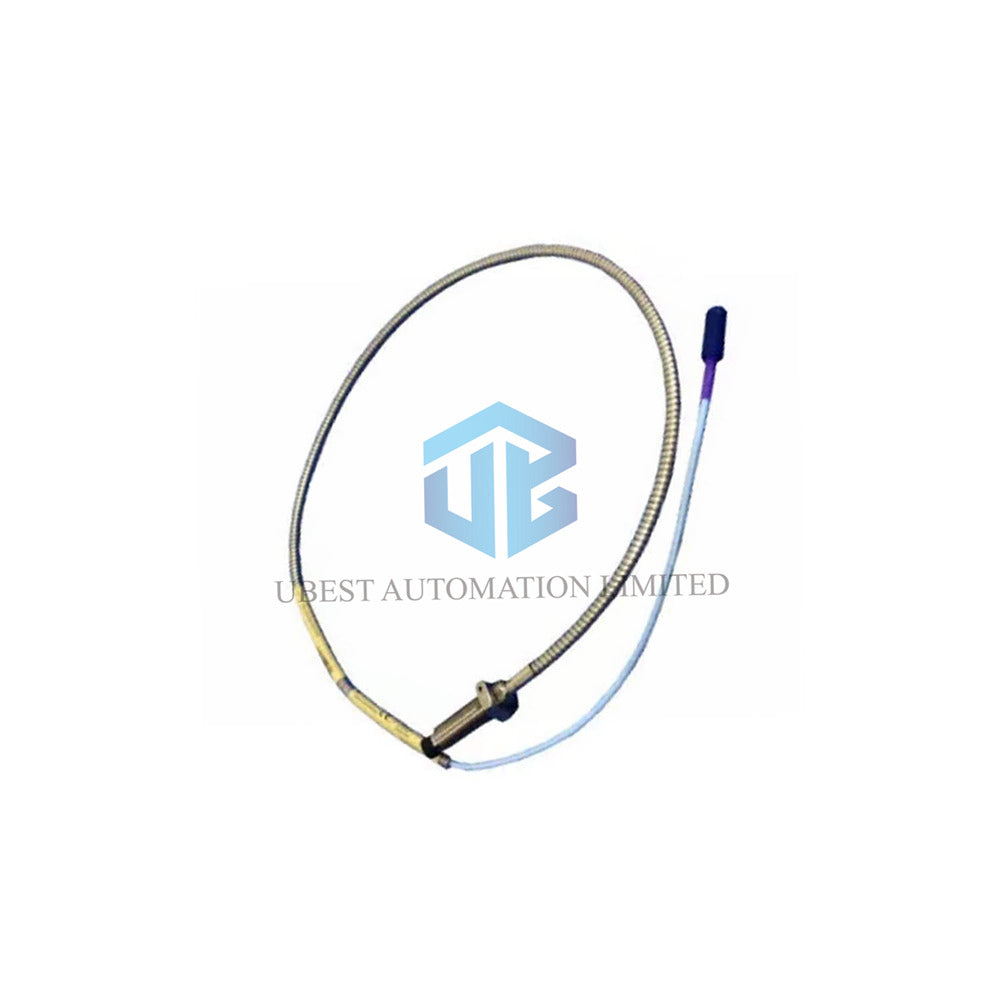

Sonda de Proximidad 3300 XL 11 mm – Monitoreo de Eje de Alta Resistencia

Especificaciones Técnicas Clave

• Marca y Modelo: Bently Nevada Sondas de Proximidad 3300 XL 11 mm – parte completa 330704-000-030-50-02-00.
• Rango Lineal: 2.0 mm (80 mils) típico para sistemas de sonda de 11 mm.
• Factor de Escala Incremental (ISF): 7.87 V/mm (200 mV/mil) con error de intercambiabilidad.
• Resistencia DC de la Sonda (longitud 5.0 m): 7.2 ± 0.8 ohmios desde el conductor central al conductor externo.
• Efectos de Campos Magnéticos de 60 Hz (sistema de 5m): A 0.5 mm de separación: 0.001 mV pp/gauss; A 2.5 mm de separación: 0.009; A 4.6 mm de separación: 0.027.
• Respuesta en Frecuencia: 0 a 10 kHz, +0, -3 dB típico con cableado de campo adecuado.
• Temperatura de Operación y Almacenamiento: -52°C a +177°C (-62°F a +351°F). Nota: Exponer por debajo de -34°C puede dañar el sello de presión.
• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS).
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 304 (SST).
• Tipo de Cable de la Sonda: Triaxial de 75 Ω, aislado con FEP. Longitudes disponibles: 1, 5 o 9 metros.
• Torque para la Carcasa de la Sonda (M14x1.5): Máximo 63.3 N•m (560 in•lb); Recomendado 21.1 N•m (187 in•lb).
• Engranaje Máximo de Rosca (M14x1.5): 21 mm.
• Diámetro Mínimo del Objetivo: 15.2 mm (0.6 in) recomendado para sonda de 11 mm.

Información Completa de Sufijos – Estructura en Árbol

• 330704 = Sonda 3300 XL 11 mm, rosca M14 x 1.5, con armadura
  • ▪ 000 = Opción de longitud sin rosca: 00 mm
  • ▪ 030 = Opción de longitud total de la carcasa: 30.0 mm
  • ▪ 50 = Opción de longitud total: 5.0 metros (16.4 pies) – usar solo con sensor Proximitor de 5m
  • ▪ 02 = Tipo de conector y cable: conector coaxial Miniatura ClickLoc, cable estándar
  • ▪ 00 = Opción de aprobación de agencia: No requerida

Guías de Instalación y Mecánicas

• Tipo de rosca: Carcasa de sonda M14 x 1.5 – seguir cuidadosamente los límites de torque.
• Torque recomendado: 21.1 N•m (187 in•lb) para montaje seguro.
• Torque máximo: 63.3 N•m (560 in•lb) – no exceder este valor.
• Engranaje máximo de rosca: 21 mm (0.83 pulgadas) para roscas M14x1.5.
• Recomendación de cableado de campo: Usar cable triaxial blindado de tres conductores, 0.2 a 1.5 mm² (16 a 24 AWG).
• Longitud máxima de cableado de campo: 305 metros (1000 pies) entre el sensor Proximitor y el monitor.
• Radio mínimo de curvatura (con armadura): 25.4 mm (1.0 pulgada).

Resistencia Ambiental y Química

• Resistencia química aumentada en comparación con sondas estándar – ideal para compresores.
• Diseño del sello de presión: Sellos de anillo tórico Viton para presión diferencial (no probado a presión antes del envío).
• Programa de temperatura (EPL Ga/Gc): T1 (-55°C a +232°C), T2 (-55°C a +177°C), T3 (-55°C a +120°C), T4 (-55°C a +80°C), T5 (-55°C a +40°C).
• Para EPL Dc: T280°C a Ta -55°C a +232°C, T225°C a Ta -55°C a +177°C, y clasificaciones menores para temperaturas inferiores.
• Evitar exposición prolongada por debajo de -34°C (-30°F) para prevenir fallos prematuros del sello de presión.

Preguntas Frecuentes (FAQ)

• ¿Puedo usar esta Sonda de Proximidad 3300 XL 11 mm con cualquier Proximitor? No, la sonda de 5.0 metros requiere exclusivamente el sensor Proximitor de 5 metros.
• ¿Cuál es la separación recomendada para 330704-000-030-50-02-00? Ajuste la separación entre 0.5 mm y 1.5 mm para un mejor rendimiento lineal.
• ¿Esta sonda resiste interferencias de campos magnéticos? Sí, la sonda de 11 mm tiene baja sensibilidad a campos de 60 Hz (máximo 0.027 mV pp/gauss a 4.6 mm de separación).
• ¿Qué tipo de cable usa esta sonda? Triaxial de 75 Ω con aislamiento FEP – disponible en longitudes de 1, 5 o 9 metros.
• ¿Cómo solicito una prueba de sello de presión? Contacte al departamento de diseño personalizado de Bently Nevada para pruebas de sello de presión.
• ¿Puedo usar esta sonda por debajo de -34°C? Bently Nevada advierte que temperaturas por debajo de -34°C pueden causar fallos prematuros del sello de presión.
