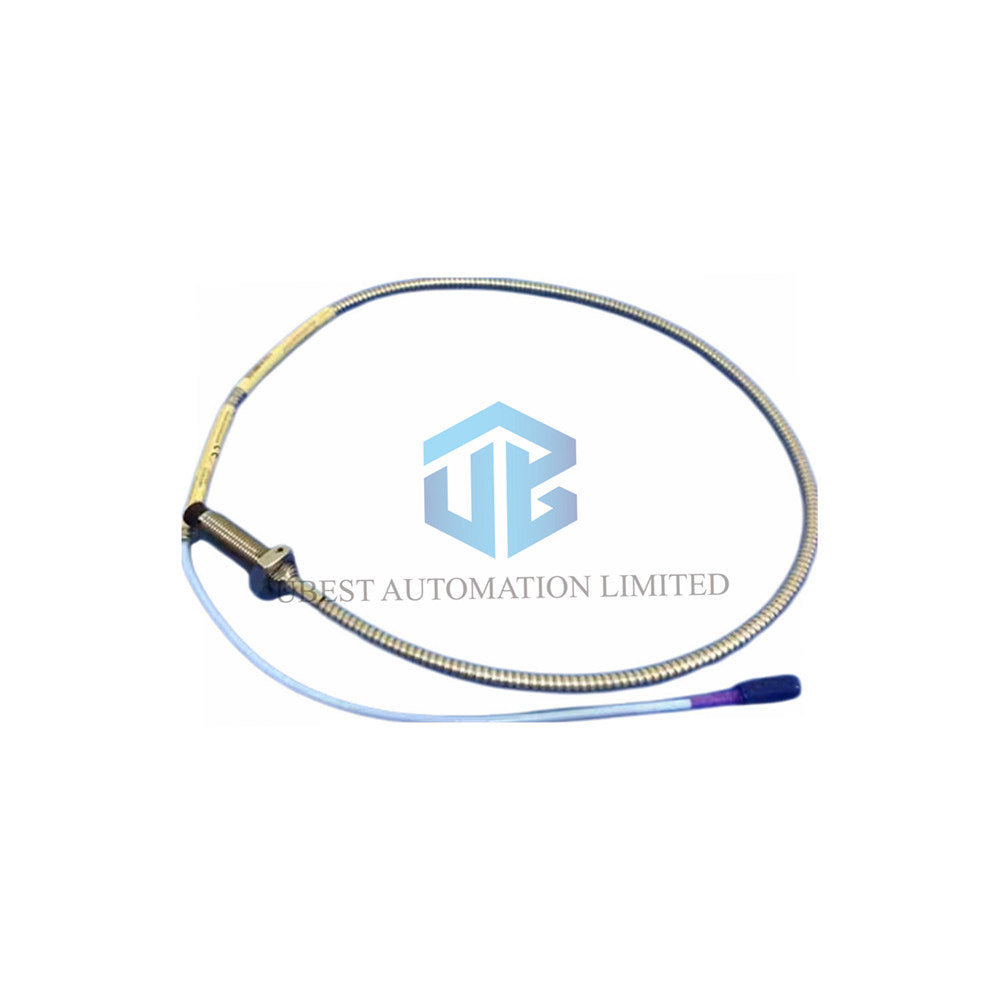

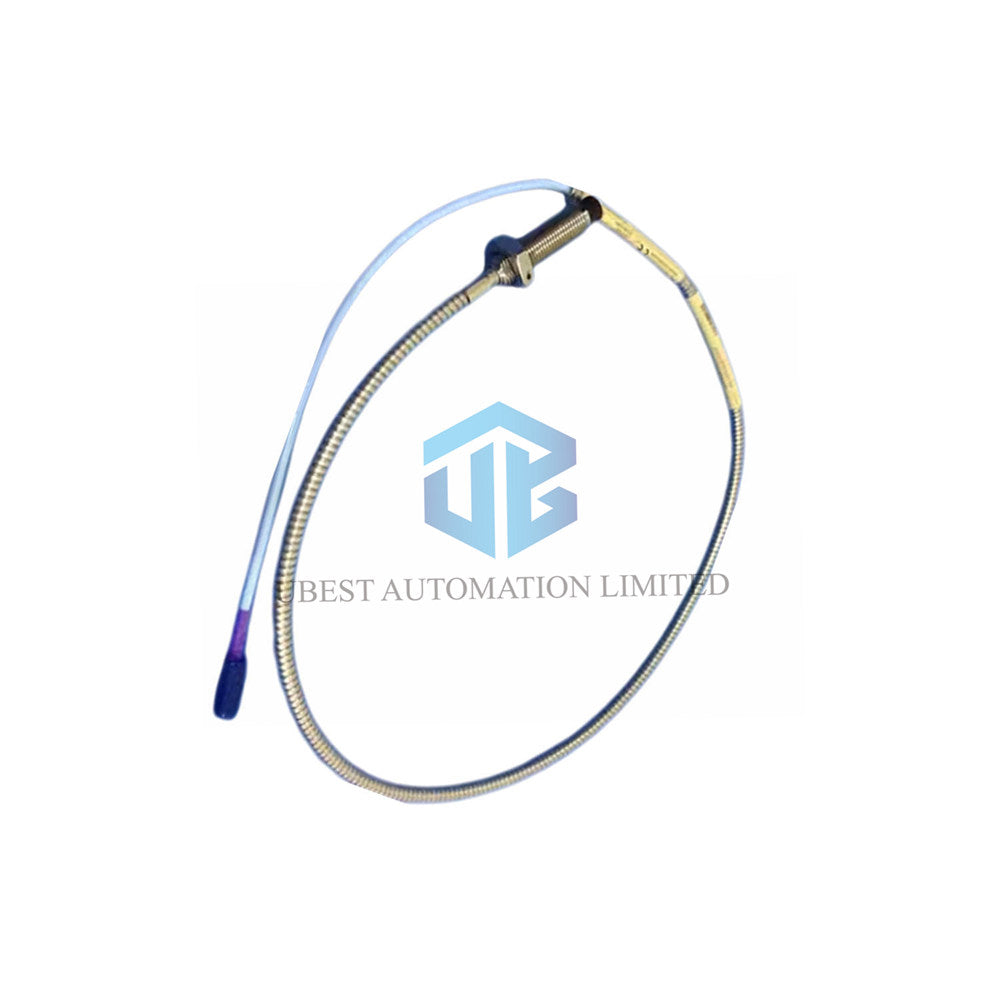

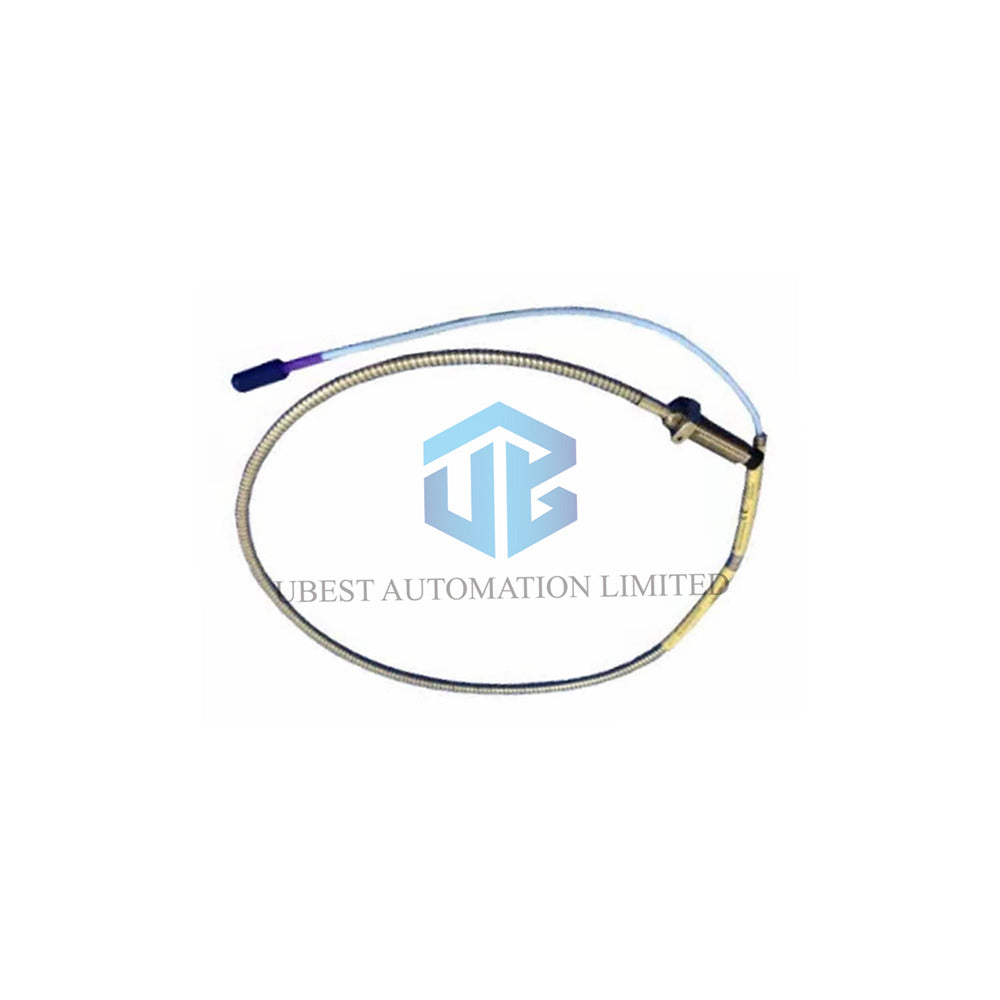

Sonda de Proximidad Bently Nevada 3300 XL 11 mm – Modelo 330704-000-050-10-02-05

Especificaciones Técnicas

• Marca: Bently Nevada
• Modelo (PN completo): 330704-000-050-10-02-05
• Serie: Sonda 3300 XL 11 mm, configuración métrica

Información del Sufijo – Estructura Completa del Árbol

• 330704 = Sonda 3300 XL 11 mm, rosca M14 x 1.5, con armadura
  • 000 = Opción de longitud sin rosca: 00 mm
  • 050 = Opción de longitud total del cuerpo: 50 mm
  • 10 = Opción de longitud total: 1.0 metro (3.3 pies)
  • 02 = Tipo de conector y cable: Conector coaxial Miniature ClickLoc, cable estándar
  • 05 = Opción de aprobación de agencia: Aprobaciones múltiples

Resistencia DC de la Sonda y Rendimiento Eléctrico

• Longitud de la sonda: 1.0 metro
• RPROBE (del conductor central al externo): 5.9 ± 0.5 ohmios
• Inmunidad al campo magnético de 60 Hz (sistema de 5 m, máximo 300 Gauss):
  • Separación 0.5 mm (20 mil) → 0.001 mV pp/Gauss
  • Separación 2.5 mm (100 mil) → 0.009 mV pp/Gauss
  • Separación 4.6 mm (180 mil) → 0.027 mV pp/Gauss

Materiales y Clasificaciones Mecánicas

• Material de la punta de la sonda: Polifenileno sulfuro (PPS)
• Material del cuerpo de la sonda: Acero inoxidable AISI 304 (SST)
• Especificación del cable: Triaxial de 75 Ω, aislado con FEP. Longitudes totales de la sonda: 1, 5 o 9 metros.
• Rosca del cuerpo de la sonda: M14x1.5. Engranaje máximo de rosca: 21 mm.
• Torque máximo del cuerpo: 63.3 N•m (560 in•lb). Torque recomendado: 21.1 N•m (187 in•lb).

Rango de Temperatura y Clasificaciones

• Temperatura de operación y almacenamiento: -52°C a +177°C (-62°F a +351°F)
• Nota: Exponer la sonda a temperaturas inferiores a -34°C (-30°F) puede dañar el sello de presión.
• Programa ambiental EPL Ga/Gc:
  • T1: -55°C a +232°C
  • T2: -55°C a +177°C
  • T3: -55°C a +120°C
  • T4: -55°C a +80°C
  • T5: -55°C a +40°C
• Programa EPL Dc: T280°C (-55 a +232°C), T225°C (-55 a +177°C), T170°C (-55 a +120°C), T130°C (-55 a +80°C), T105°C (-55 a +100°C), T90°C (-55 a +40°C)

Preguntas Frecuentes (FAQ)

• P: ¿Esta sonda es una pieza original de Bently Nevada?
  R: Sí, 100% original con garantía de fábrica. Modelo 330704-000-050-10-02-05.
• P: ¿Puedo usar esta sonda con un cable de extensión de 5 m?
  R: Sí, la Sonda de Proximidad 3300 XL 11 mm funciona con longitudes totales de 5 o 9 metros.
• P: ¿Cuál es la separación recomendada para medición lineal?
  R: Operar entre 0.5 mm y 2.5 mm para mejor linealidad.
• P: ¿La sonda funciona en alta humedad?
  R: Sí, el cable FEP y la punta PPS resisten la humedad y muchos químicos.
