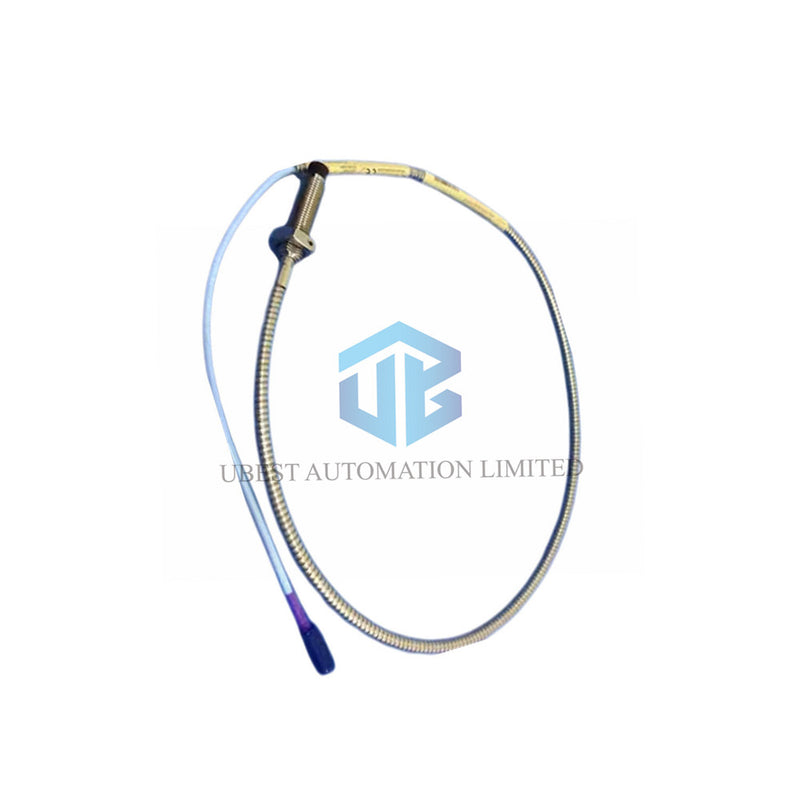

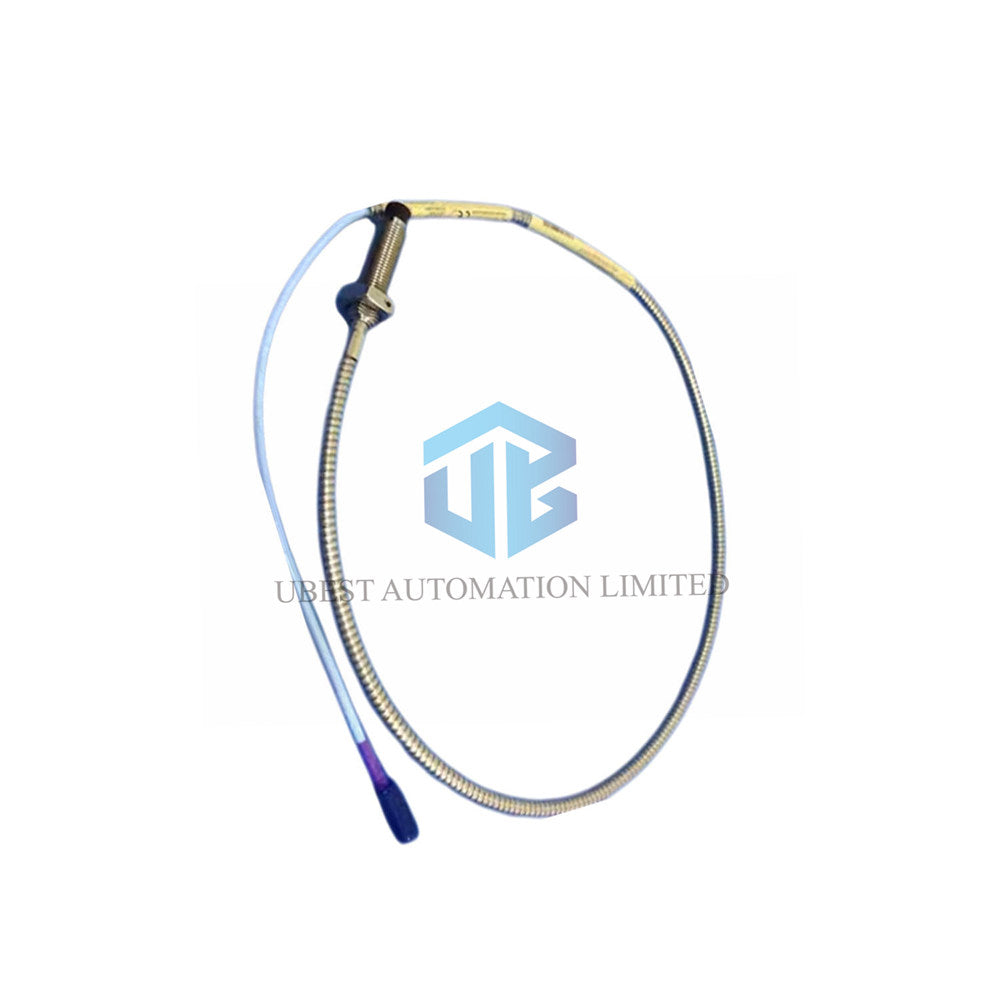

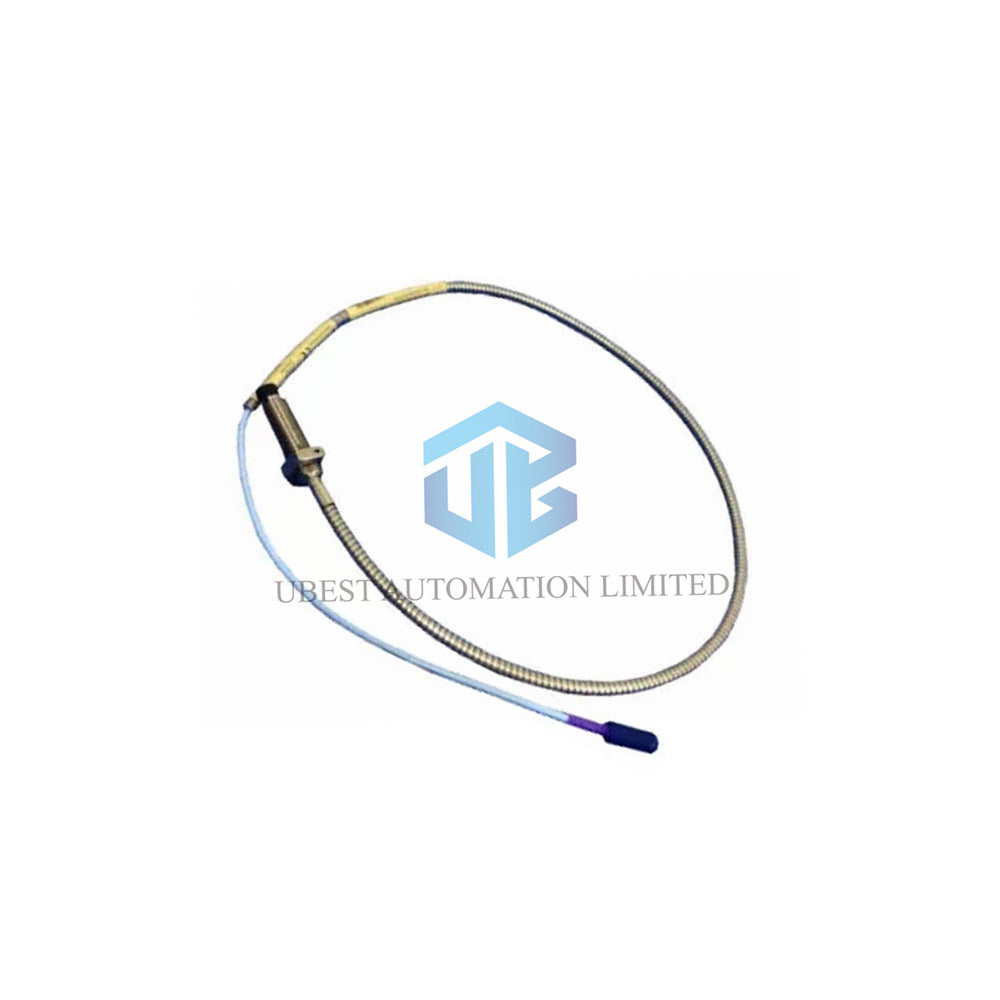

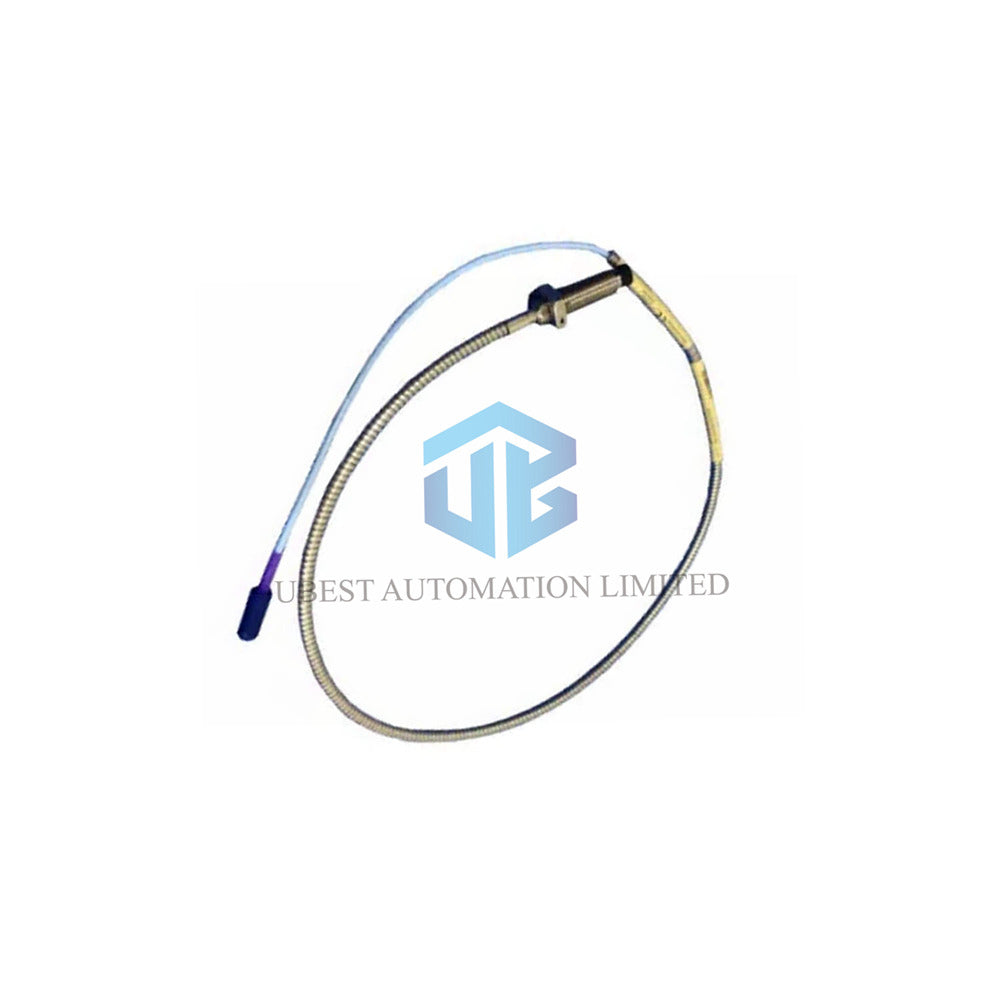

Sonda de Proximidad Bently Nevada 3300 XL 11 mm – Modelo 330709-016-240-50-02-00

Especificaciones Técnicas

• Fabricante: Bently Nevada (Hecho en EE.UU.)
• Número de Producto (PN completo): 330709-016-240-50-02-00
• Tipo de Producto: Sonda 3300 XL 11 mm, rosca M16 x 1.5, sin armadura

Información Completa del Sufijo – Estructura en Árbol

• 330709 = Sonda 3300 XL 11 mm, rosca M16 x 1.5, sin armadura
  • 016 = Opción de longitud sin rosca: 16 mm
  • 240 = Opción de longitud total de la carcasa: 240 mm
  • 50 = Opción de longitud total: 5.0 metros (16.4 pies)
    Nota: Las sondas de cinco metros funcionan solo con el sensor Proximitor de cinco metros.
  • 02 = Tipo de conector y cable: Conector coaxial Miniatura ClickLoc, cable estándar
  • 00 = Opción de aprobación de agencia: No requerida

Resistencia Eléctrica y de la Sonda en CC

• Longitud de la Sonda: 5.0 metros
• RSONDA (Centro al conductor exterior): 7.2 ± 0.8 ohmios
• Inmunidad al Campo Magnético de 60 Hz (sistema de 5m, hasta 300 Gauss):
  • Separación 0.5 mm (20 mil) → 0.001 mV pp/Gauss
  • Separación 2.5 mm (100 mil) → 0.009 mV pp/Gauss
  • Separación 4.6 mm (180 mil) → 0.027 mV pp/Gauss

Recomendaciones para el Objetivo y Eje (Limitación de Interferencia Cruzada)

• Diámetro mínimo del objetivo plano: 30.5 mm (1.2 pulg.)
• Diámetro mínimo recomendado del eje: 152 mm (6.0 pulg.)

Materiales y Clasificaciones Mecánicas

• Material de la punta de la sonda: Polifenileno sulfuro (PPS)
• Material de la carcasa de la sonda: Acero inoxidable AISI 304 (SST)
• Especificación del cable: Triaxial de 75 Ω, aislado con FEP. Longitudes disponibles: 1, 5 o 9 metros.
• Rosca de la carcasa de la sonda: M16x1.5. Máximo acoplamiento de rosca: 24 mm.
• Torque máximo de la carcasa (M16x1.5): 63.3 N•m (560 in•lb). Torque recomendado: 21.1 N•m (187 in•lb).
• Torque del conector: Ajuste manual (recomendado), máximo 0.565 N•m (5 in•lb).
• Radio mínimo de curvatura (con o sin armadura): 25.4 mm (1.0 pulg.)

Clasificaciones de Temperatura y Ambientales

• Temperatura de operación y almacenamiento: -52°C a +177°C (-62°F a +351°F)
• Solo almacenamiento (sonda): -52°C a +105°C (-62°F a +221°F)
• Precaución: Temperaturas por debajo de -34°C (-30°F) pueden dañar el sello de presión.
• Humedad relativa: 100% condensante, no sumergible (proteger conectores). Probado según IEC 68-2-3 humedad húmeda.
• Sello de presión de la sonda: Sellos de anillo tórico Viton para presión diferencial. No probado a presión antes del envío. Contacte a nuestro departamento de diseño personalizado para pruebas de sellado.

Preguntas Frecuentes (FAQ)

• P: ¿Esta sonda es genuina de Bently Nevada?
  R: Sí, 100% original y fabricada en EE.UU. Modelo 330709-016-240-50-02-00.
• P: ¿Puedo usar esta sonda de 5 m con un Proximitor de 9 m?
  R: No. Las sondas de cinco metros funcionan solo con el sensor Proximitor de cinco metros.
• P: ¿Cuál es la separación recomendada para la mejor linealidad?
  R: Operar entre 0.5 mm y 2.5 mm de separación para un rendimiento óptimo.
• P: ¿Esta sonda resiste alta humedad?
  R: Sí, el cable FEP y la punta PPS resisten humedad condensante al 100% (IEC 68-2-3).
