Sondas de Proximidad Bently Nevada 3300 NSv – Precisión para Maquinaria Crítica

Especificaciones Técnicas – Sonda Bently Nevada 3300 NSv

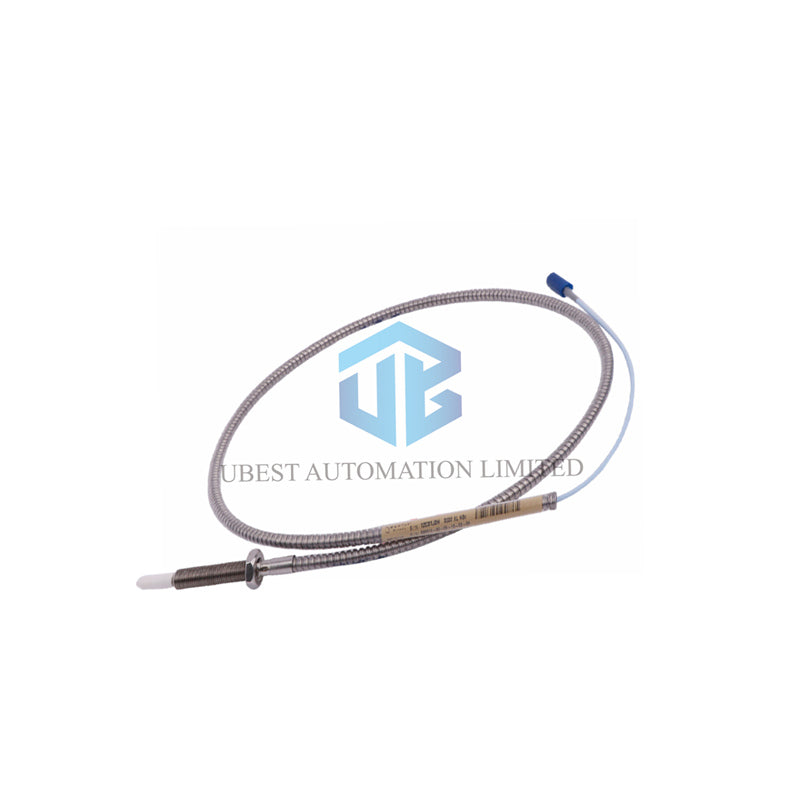

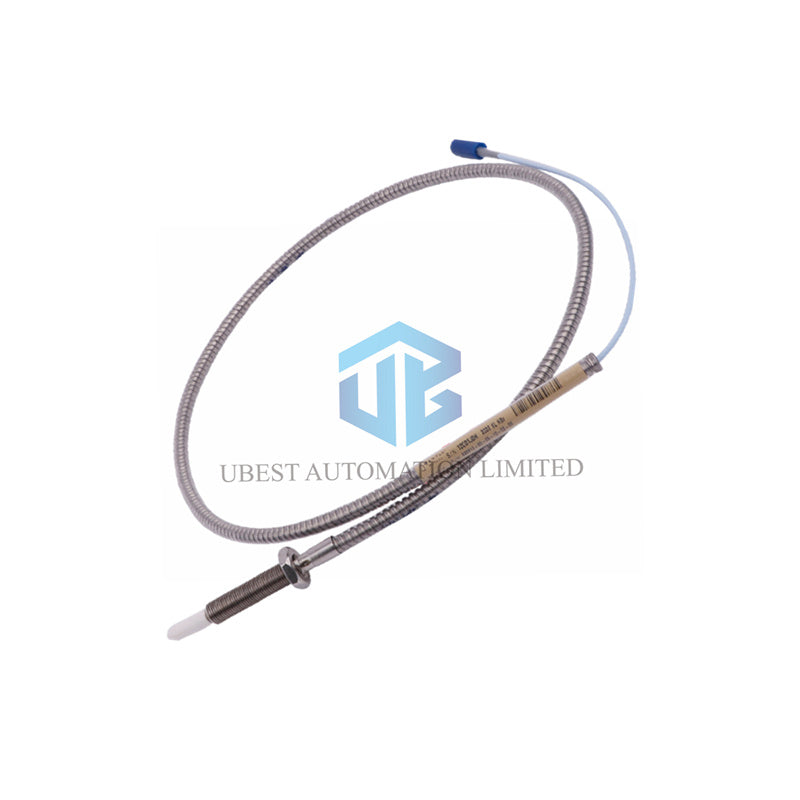

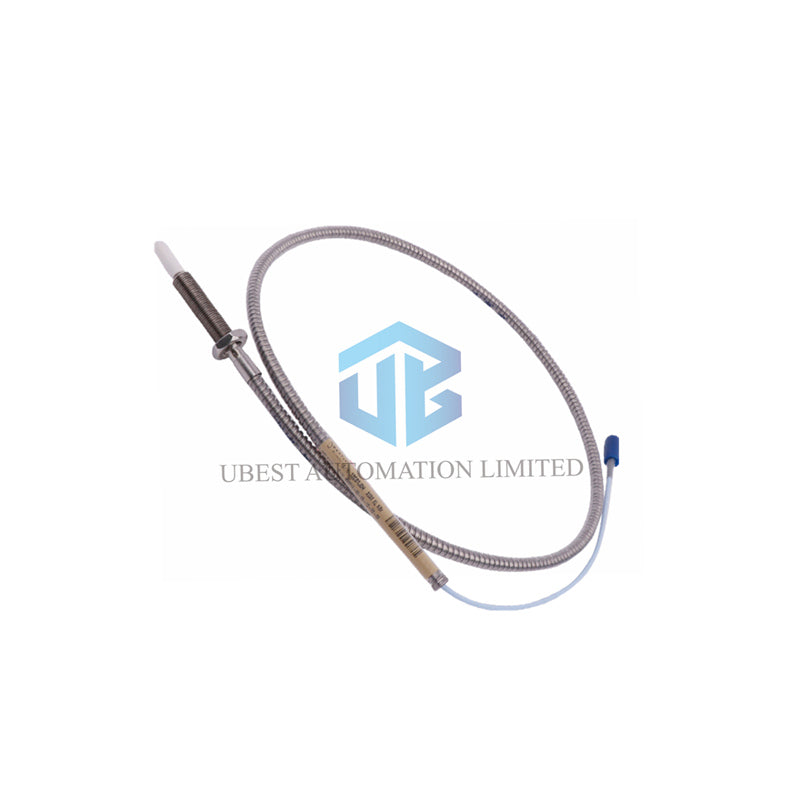

• Marca y Modelo: Sondas de Proximidad Bently Nevada 3300 NSv – 330910-00-11-10-02-05
• Información Completa del Sufijo (estructura en árbol):
  • 330910 = Sonda 3300 NSv, rosca M10X1, con protección
  • -00 = Longitud sin rosca: 000 mm
  • -11 = Longitud total de la carcasa: 110 mm
  • -10 = Longitud total: 1.0 metro (39 pulgadas)
  • -02 = Conector coaxial ClickLoc miniatura, cable estándar
  • -05 = Aprobación de agencias: Múltiples aprobaciones
• Rango Lineal: 1.5 mm (60 mils) desde 0.25 mm hasta 1.75 mm (10 a 70 mils). Voltaje de salida aproximadamente -1 a -13 Vdc.
• Configuración Recomendada de Separación: 1.0 mm (40 mils)
• Factor de Escala Incremental (ISF): 7.87 V/mm (200 mV/mil) con error de intercambiabilidad de +12.5% / -20%.
• Desviación de la Línea Recta de Mejor Ajuste (DSL): Menor a ±0.06 mm (±2.3 mils)
• Respuesta en Frecuencia: 0 a 10 kHz típico (+0, -3 dB) con hasta 305 metros (1000 pies) de cableado de campo.
• Resistencia DC de la Sonda: 4.2 ± 0.5 ohmios (del conductor central al conductor externo para longitud de 1.0 m).
• Resistencia DC del Cable de Extensión: Conductor central 0.220 Ω/m (0.067 Ω/ft); Blindaje 0.066 Ω/m (0.020 Ω/ft)
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/ft) típico
• Cableado de Campo: 0.2 a 1.5 mm² (16 a 24 AWG), longitud máxima 305 m (1000 ft) entre el Sensor Proximitor y el monitor.
• Tamaño del Objetivo (objetivo plano): Mínimo 8.9 mm (0.35 in) de diámetro; mínimo recomendado 13 mm (0.5 in).
• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS)
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 304 (SST)
• Cable de la Sonda: Coaxial de 75 Ω, aislado con FEP, longitudes totales de 0.5, 1, 5 o 7 metros.
• Temperatura de Operación: -52°C a +177°C (-62°F a +351°F)
• Temperatura de Almacenamiento: -52°C a +177°C (-62°F a +351°F)
• Radio Mínimo de Curvatura: 25.4 mm (1.0 pulgada) con o sin protección SST
• Torque Máximo (carcasa de la sonda): 33.9 N•m (300 in•lb); recomendado 11.3 N•m (100 in•lb)
• Límites de Engranaje de Rosca (3/8-24): Longitud máxima 0.563 pulgadas
• Peso del Sistema (típico): Aproximadamente 14 a 150 g (0.5 a 5.3 oz)
• Sello de Presión: Diseño de junta tórica Viton; no se prueba la presión antes del envío.
• Aprobaciones de Agencias: La opción de múltiples aprobaciones -05 cubre clasificaciones de temperatura EPL Ga, Gc, Dc.

Preguntas Frecuentes (FAQ)

• ¿Puedo usar la sonda 3300 NSv con cables de extensión 3300 RAM antiguos? – Sí, son compatibles mecánica y eléctricamente e intercambiables.
• ¿Cuál es la longitud máxima del cableado de campo? – Puede extender hasta 305 metros (1000 pies) entre el Sensor Proximitor y el monitor.
• ¿La sonda resiste productos químicos? – Las Sondas de Proximidad NSv tienen mayor resistencia química comparadas con 3300 RAM, adecuadas para compresores de proceso.
• ¿Cómo ajusto correctamente la separación de la sonda? – Ajuste la separación a 1.0 mm (40 mils) para un rendimiento óptimo del rango lineal.
• ¿Cuál es el período de garantía? – 12 meses de garantía de fábrica de Bently Nevada (aplican condiciones).
• ¿Estas sondas se prueban a presión antes del envío? – No, las unidades estándar no se prueban a presión. Contacte al departamento de diseño personalizado si necesita una prueba de sello a presión.
