Sonda de Proximidad 3300 NSv – Monitoreo de Precisión para Entornos Exigentes

Especificaciones Técnicas Clave

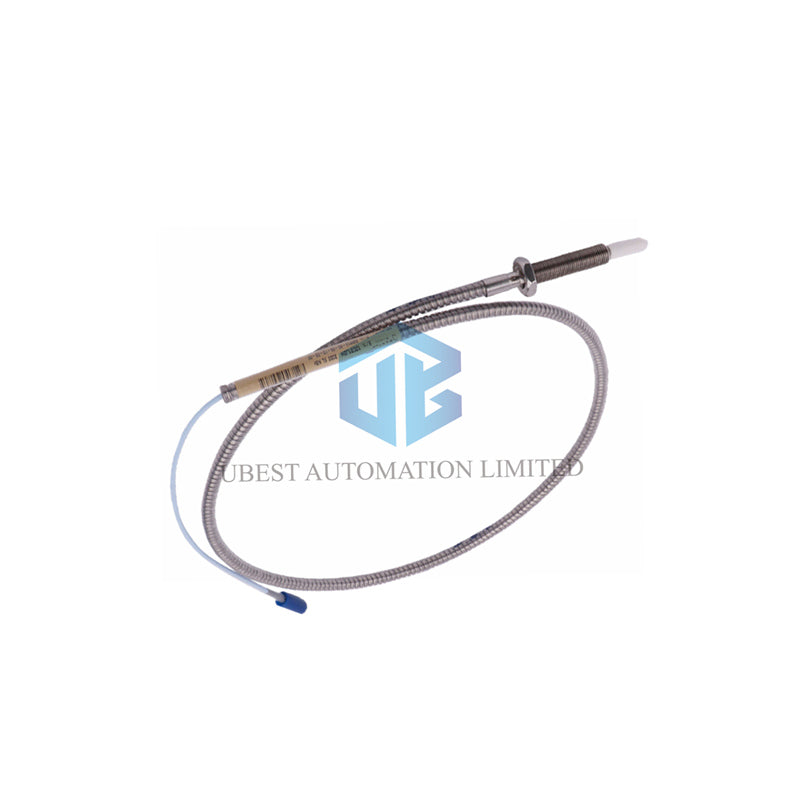

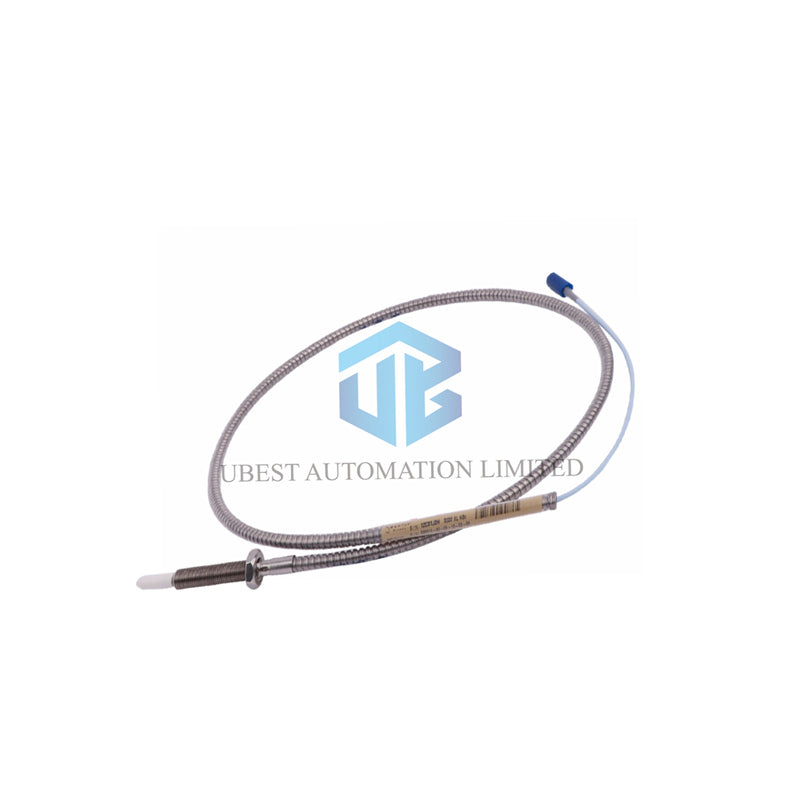

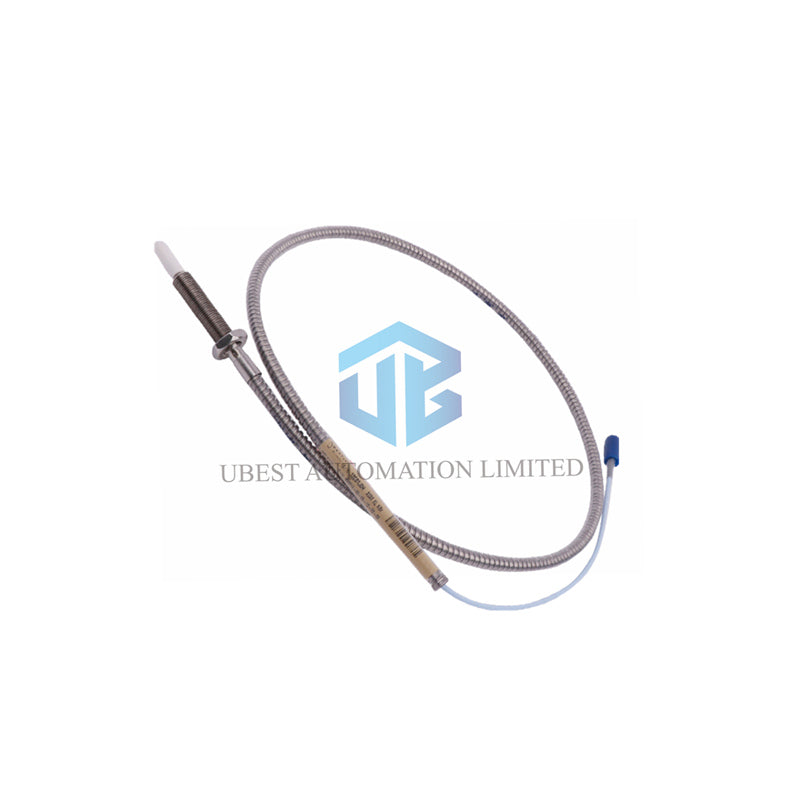

• Marca y Modelo: Bently Nevada Sondas de Proximidad 3300 NSv – pieza completa 330910-06-13-10-01-CN.
• Rango Lineal: 1.5 mm (60 mils) desde 0.25 mm hasta 1.75 mm (10 a 70 mils).
• Configuración Recomendada de Separación: 1.0 mm (40 mils) para una linealidad óptima.
• Factor de Escala Incremental (ISF): 7.87 V/mm (200 mV/mil) con error de intercambiabilidad de +12.5%/-20%.
• Desviación de la Línea Recta de Mejor Ajuste (DSL): Menor a ±0.06 mm (±2.3 mils).
• Respuesta en Frecuencia: 0 a 10 kHz, +0, -3 dB típico con cableado de campo hasta 305 m (1000 pies).
• Resistencia DC de la Sonda (longitud 1.0 m): 4.2 ± 0.5 ohmios desde el conductor central al conductor externo.
• Resistencia DC del Cable de Extensión: Conductor central 0.220 Ω/m, Blindaje 0.066 Ω/m.
• Capacitancia del Cable de Extensión: 69.9 pF/m (21.3 pF/pie) típico.
• Temperatura de Operación: -52°C a +177°C (-62°F a +351°F).
• Material de la Punta de la Sonda: Polifenileno sulfuro (PPS) – excelente resistencia química.
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 304 (SST).
• Diámetro Mínimo del Objetivo: 8.9 mm (0.35 pulg); mínimo recomendado 13 mm (0.5 pulg).
• Torque Máximo de la Sonda: 0.56 N•m (5 in•lb) – solo apretado con los dedos.
• Radio Mínimo de Curvatura (con o sin armadura): 25.4 mm (1.0 pulg).
• Torque conector a conector (carcasa M10X1): Máx 33.9 N•m (300 in•lb); Recomendado 11.3 N•m (100 in•lb).
• Límite de roscado (M10X1): Longitud máxima 0.563 pulg (14.3 mm).
• Peso del sistema (sonda típica): 14 a 150 g (0.5 a 5.3 oz).

Información Completa de Sufijos – Estructura en Árbol

• 330910 = Sonda 3300 NSv, rosca M10X1, con armadura
  • ▪ -06 = Opción de longitud sin rosca: 60 mm
  • ▪ -13 = Opción de longitud total de la carcasa: 130 mm
  • ▪ -10 = Opción de longitud total: 1.0 metro (39 pulgadas)
  • ▪ -01 = Tipo de conector y cable: conector coaxial Miniatura ClickLoc con protector de conector, cable estándar
  • ▪ CN = Opción de aprobación de agencia: Específico para país (China)

Guías de Instalación y Mecánicas

• Tipo de rosca: carcasa de sonda M10X1 – seguir estrictamente los límites de torque.
• Torque para apretar con los dedos: máximo 0.56 N•m (5 in•lb) para la instalación de la sonda.
• Apretado del conector (primeros tres hilos): Máx 22.6 N•m (200 in•lb); Recomendado 7.5 N•m (66 in•lb).
• Recomendación para cableado de campo: usar cable trenzado blindado de tres conductores de 0.2 a 1.5 mm² (16 a 24 AWG).
• Longitud máxima de cableado de campo: 305 metros (1000 pies) entre el sensor Proximitor y el monitor.
• Diseño de presión de la sonda: El anillo tórico Viton sella la presión diferencial. Bently Nevada no realiza pruebas de presión en las sondas antes del envío.

Preguntas Frecuentes (FAQ)

• ¿La Sonda de Proximidad 3300 NSv es intercambiable con la 3300 RAM? Sí, es compatible mecánica y eléctricamente con la sonda y cable de extensión 3300 RAM anteriores.
• ¿Qué configuración de separación es mejor para 330910-06-13-10-01-CN? Ajuste la separación a 1.0 mm (40 mils) para el mejor rendimiento lineal.
• ¿Puedo usar esta sonda en diámetros de eje menores a 13 mm? Sí, pero espere cambios en el factor de escala. Reducir la separación limitará el cambio.
• ¿Qué tipo de cable usa esta sonda? Coaxial de 75 Ω con aislamiento FEP; longitudes totales disponibles: 0.5, 1, 5 o 7 metros.
• ¿Necesito cableado especial para campo? Use cable trenzado blindado de tres conductores, longitud máxima 305 metros (1000 pies).
• ¿Cómo solicitar una prueba de sello de presión? Contacte al departamento de diseño personalizado de Bently Nevada para pruebas de sello de presión.
