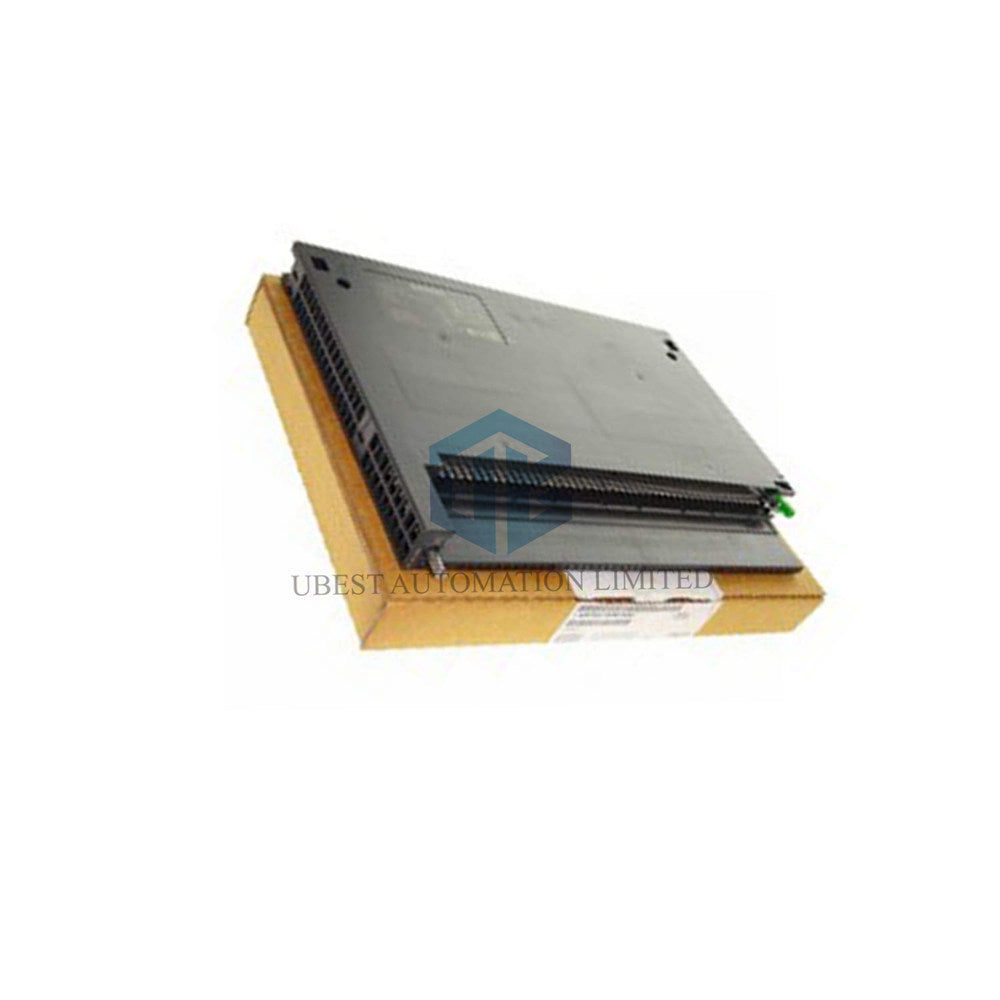

Siemens 6ES7432-1HF00-0AB0: Módulo de Salida Analógica de 8 Canales de Alta Velocidad

Controle sus actuadores y válvulas con rapidez y precisión. El Siemens 6ES7432-1HF00-0AB0 ofrece ocho salidas analógicas aisladas. Proporciona señales tanto de voltaje como de corriente con una resolución de 13 bits para un control fino. Este módulo asegura que su proceso responda rápida y exactamente a las órdenes del controlador.

Características Clave y Beneficios de Aplicación

• Respuesta Rápida al Comando: Tiempo de conversión ultrarrápido de 0.42 ms que permite actualizaciones rápidas del lazo de control.
• Modos de Salida Duales: Genera señales precisas de voltaje (0-10V) y corriente (4-20mA) para diversos actuadores.
• Protección Eléctrica: Aislamiento entre las salidas y el bus del PLC que previene problemas de bucle a tierra y ruido.
• Capacidad Robusta de Conducción: Puede manejar cargas de hasta 500Ω en salidas de corriente, adecuado para largas distancias de cableado.

Especificaciones Técnicas Detalladas

• Modelo del Producto: Siemens 6ES7432-1HF00-0AB0 (Serie SM 432).
• Canales de Salida: 8 salidas analógicas, aisladas del backplane.
• Señales de Salida: Voltaje (0-10V, ±10V, 1-5V), Corriente (0/4-20mA, ±20mA).
• Resolución: Alta resolución de 13 bits para un control de salida suave y preciso.
• Precisión de Salida: Límite básico de error ±0.5% a 25°C para rangos de voltaje y corriente.
• Velocidad de Conversión: Tan rápido como 300 µs a 420 µs por actualización de canal.
• Tiempo de Estabilización: Rápido 0.1 ms para cargas resistivas, asegurando señales de salida estables.
• Requisito de Alimentación: Requiere suministro de 24V DC L+, con pérdida típica de potencia de 9W.

Especificaciones de Instalación y Carga

• Requisitos de Carga: Las salidas de voltaje necesitan carga ≥1 kΩ; las salidas de corriente soportan ≤500 Ω.
• Características de Protección: Las salidas de voltaje están protegidas contra cortocircuitos (corriente máxima de cortocircuito 30mA).
• Especificaciones de Cableado: Use cables apantallados para recorridos de hasta 200 metros para una integridad óptima de la señal.
• Dimensiones Físicas: Diseño compacto: 25mm (ancho) x 290mm (alto) x 210mm (profundidad), con un peso aproximado de 650g.
• Clasificación de Aislamiento: Probado con 2120V DC entre la sección analógica y el bus para seguridad.

Información de Pedido y Soporte

• El paquete incluye un módulo de salida analógica Siemens SM432 nuevo de fábrica.
• Todos los productos cuentan con una garantía estándar de calidad de 12 meses.
• Ofrecemos logística global rápida a través de transportistas como FedEx, UPS y DHL.

Preguntas Frecuentes de Expertos para Diseño de Sistemas

• ¿Qué tan rápido puede actualizar los 8 canales?
  El módulo puede actualizar un solo canal en aproximadamente 0.42 ms. Para los 8 canales secuencialmente, el tiempo total de ciclo sigue siendo muy rápido, lo que lo hace ideal para sistemas de control en tiempo real.
• ¿Puedo usarlo para accionar directamente un posicionador de válvula de control?
  Absolutamente. El rango de salida 4-20mA es el estándar industrial para control de válvulas. Su capacidad para manejar cargas de hasta 500Ω asegura compatibilidad con la mayoría de posicionadores de válvulas.
• ¿Qué sucede si la salida de voltaje se cortocircuita?
  La salida está protegida internamente. Limitará la corriente de cortocircuito a un seguro 30mA, previniendo daños al módulo, hasta que se elimine la falla.
• ¿El suministro 24V L+ es solo para la electrónica del módulo?
  No, este suministro también alimenta las etapas de salida. Debe estar dimensionado para proporcionar hasta 400mA cuando todas las salidas estén conduciendo sus cargas máximas.
• ¿Por qué el tiempo de estabilización es mayor para cargas capacitivas?
  Las cargas capacitivas (hasta 1µF máx.) requieren tiempo para cargarse/descargarse. El módulo especifica un tiempo de estabilización de 3.5 ms en este caso para asegurar que el voltaje de salida alcance su valor final preciso.
