Módulo Profesional de Posicionamiento de 3 Ejes para Servomotores y Motores Paso a Paso

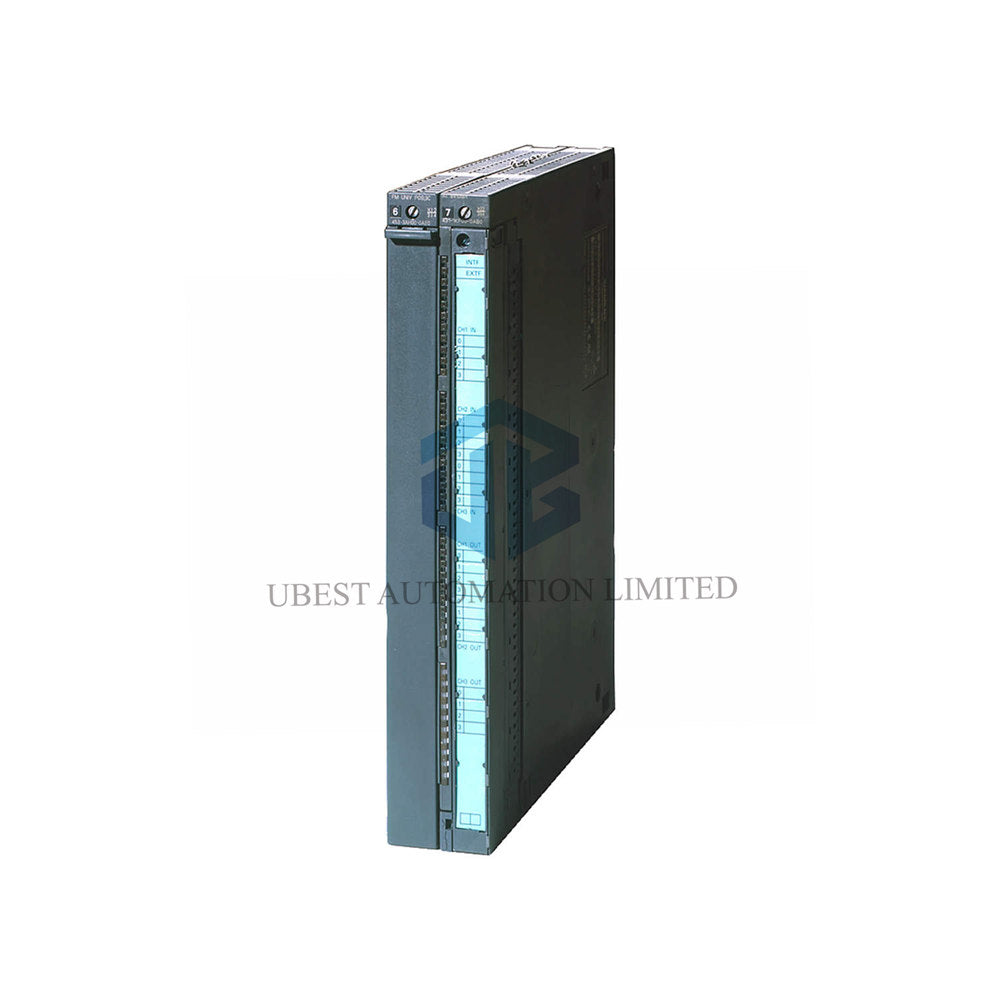

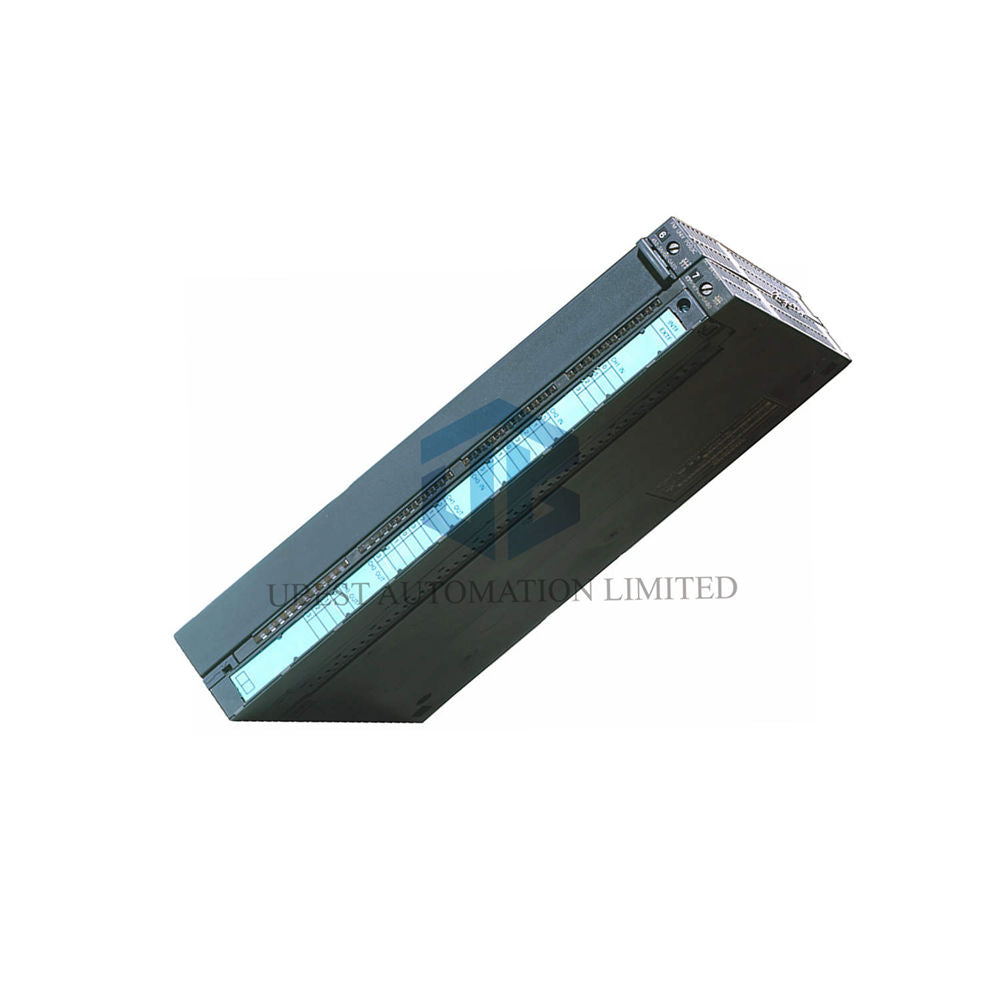

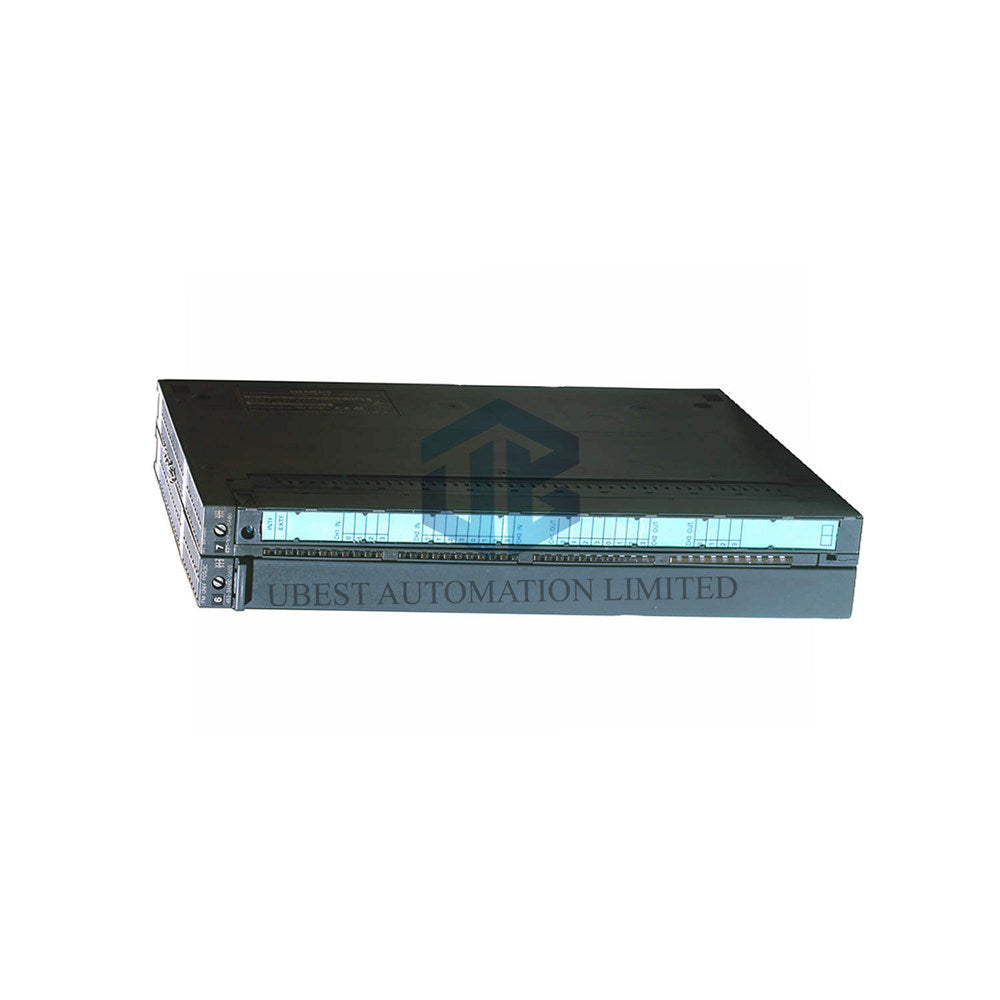

Tome el control total del movimiento complejo con el Siemens 6ES7453-3AH00-0AE0 FM 453. Este avanzado módulo de función ofrece posicionamiento preciso de 3 ejes para tareas de automatización exigentes. Se conecta directamente con servomotores (a través de analógico ±10V) y motores paso a paso, manejando desde movimientos simples hasta trayectorias interpoladas complejas.

Control de Movimiento Potente en un Solo Módulo

Capacidad Multi-Eje: Controle hasta tres ejes independientes (servo o paso a paso) simultáneamente desde una ranura S7-400, ahorrando costos y espacio.

Retroalimentación de Alto Rendimiento: Soporta codificadores incrementales rápidos (hasta 1 MHz) y codificadores absolutos SSI para una retroalimentación de posición precisa y en tiempo real.

Interfaz Flexible para Drives: Genera puntos de consigna analógicos (-10V a +10V) para servomotores y señales de pulso/dirección para motores paso a paso (hasta 200 kHz).

Entradas/Salidas de Control Integradas: Cada eje cuenta con entradas y salidas digitales dedicadas para límites, referencia, habilitación de drives y señales de estado, simplificando el cableado.

Especificaciones Técnicas Completas

Fabricante: Siemens

Sistema PLC: SIMATIC S7-400

Nombre del Módulo: Módulo de Función FM 453

Número de Parte Completo: 6ES7453-3AH00-0AE0

Ejes Controlables: 3 (pueden operar independientemente o con interpolación)

Tipos de Drive: Servomotores (Analógico ±10V), Motores Paso a Paso

Soporte de Codificadores: Incrementales (5V RS422), Absolutos SSI

Frecuencia Máxima de Codificador: 1 MHz (incremental), 1.25 Mbit/s (SSI)

Salida de Pulso para Motor Paso a Paso: Hasta 200 kHz (500 kHz planificado)

E/S Digitales por Eje: 6 Entradas, 4 Salidas (0.5A)

Alimentación para Codificadores: 5V/300mA y 24V/300mA por canal

Alimentación del Módulo (Backplane): 5V DC, máx. 1.6 A

Voltaje de Carga Externa: 24V DC (20.4V - 28.8V)

Disipación Típica de Potencia: 8 W

Temperatura de Operación: 0°C a 55°C

Software de Configuración: STEP 7 con paquete dedicado para FM (CD incluido)

Conector Frontal: 48 pines

Ancho del Módulo: 50 mm (doble ancho)

Dimensiones (Al x Prof): 290 mm x 210 mm

Peso de Envío: Aproximadamente 1,620 g

Guía de Instalación y Configuración

Instale este módulo de doble ancho en su rack S7-400. Conecte cada eje a su drive usando el cable de interfaz apropiado (analógico o de pulso). Cablee los interruptores de límite, sensores de referencia y señales de habilitación de drive a las E/S digitales dedicadas del módulo. Conecte el codificador del motor a la entrada de retroalimentación correspondiente. Use el software proporcionado en CD para configurar parámetros de eje, límites de recorrido y perfiles de movimiento dentro de su proyecto STEP 7.

Garantía y Envío

Ofrecemos una garantía de 12 meses confiable para este módulo. Los pedidos se procesan rápidamente y se envían vía FedEx, UPS o DHL para una entrega rápida a nivel mundial.

Preguntas Frecuentes de Expertos

P: ¿Puede este módulo realizar movimiento coordinado entre ejes?

R: Sí, soporta interpolación lineal para 2 o 3 ejes, permitiendo mover herramientas o cabezales a lo largo de trayectorias diagonales rectas de forma coordinada.

P: ¿Cuál es la ventaja de usar un codificador absoluto SSI con este módulo?

R: Un codificador SSI proporciona un valor de posición absoluta al encenderse, eliminando la necesidad de una rutina de referencia tras cada ciclo de energía, lo que ahorra tiempo y aumenta la disponibilidad de la máquina.

P: ¿Requiere una CPU especial para control de movimiento?

R: No. El FM 453 contiene su propio procesador potente dedicado a tareas de movimiento. Su CPU estándar S7-400 maneja el programa principal y simplemente envía comandos de alto nivel (por ejemplo, "Ir a la posición X") al módulo.

P: ¿Con qué tipo de drives paso a paso es compatible?

R: Es compatible con drives paso a paso estándar que aceptan una señal de entrada de "Pulso y Dirección" (5V diferencial o unipolar).

P: ¿El software de configuración es difícil de usar?

R: El software se integra en STEP 7. Aunque potente, utiliza formularios estructurados y asistentes que guían en la configuración de ejes, parámetros de drive y secuencias de movimiento, haciéndolo accesible para ingenieros familiarizados con sistemas Siemens.
