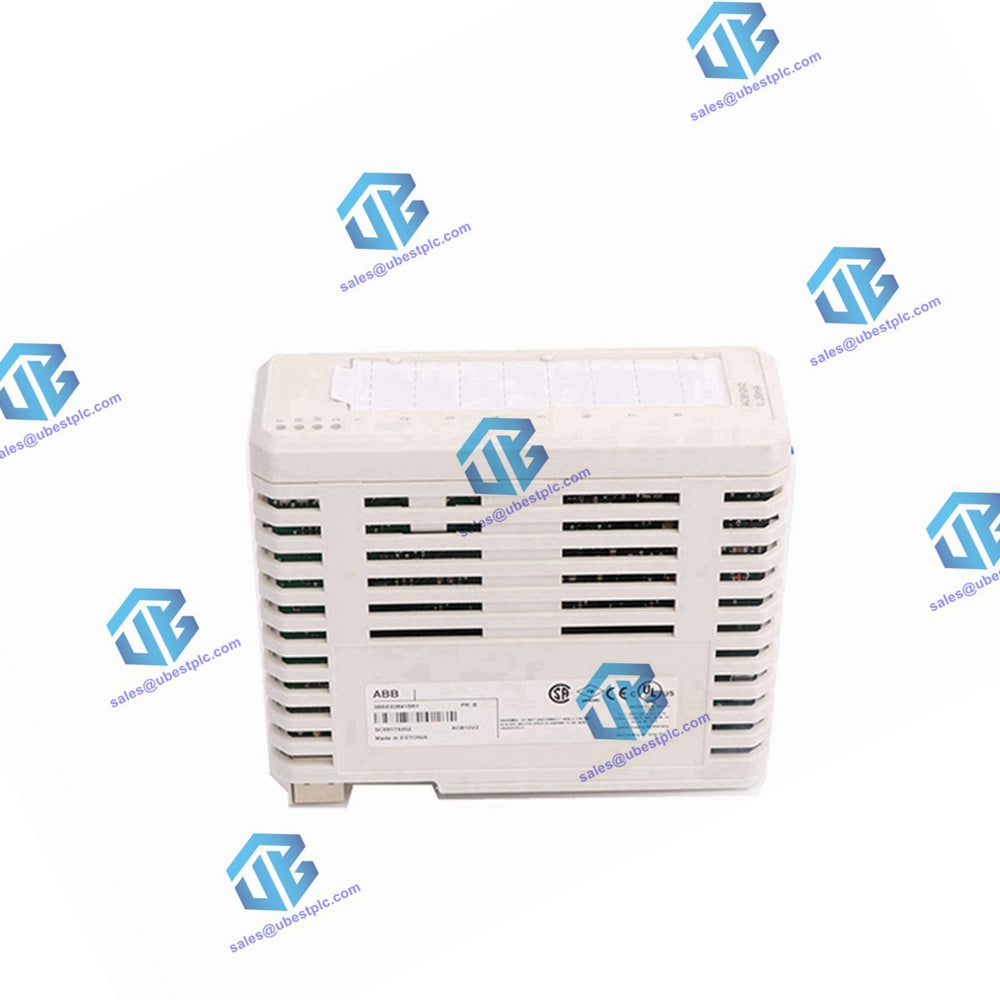

Módulo de entrada digital DI814, 24 V, fuente de corriente
Descripción
El DI814 es un módulo de entradas digitales de 24 V y 16 canales con fuente de corriente para las E/S del S800. Funciona dentro de un rango de voltaje de entrada de 18 a 30 voltios CC, con una fuente de corriente de entrada de 6 mA a 24 V. Las entradas se dividen en dos grupos aislados individualmente, cada uno de los cuales contiene ocho canales y una entrada de supervisión de voltaje.
Cada canal de entrada incluye componentes limitadores de corriente, componentes de protección EMC, un LED de indicación del estado de entrada y una barrera de aislamiento óptico. La entrada de supervisión de voltaje del proceso genera señales de error de canal si el voltaje desaparece, las cuales pueden leerse a través del ModuleBus.
Los canales de entrada admiten filtrado digital con tiempos de filtrado seleccionables de 2, 4, 8 y 16 ms. Los pulsos de ruido más cortos que el tiempo del filtro se filtran, mientras que los pulsos de más de 3, 6, 12 y 24 ms pasan a través del filtro.
Características
- 16 canales para 24 V d.c. insumos con abastecimiento actual.
- 2 Grupos aislados de 8 con supervisión de tensión.
- Indicadores de estado de entrada.
Datos técnicos
Especificaciones del módulo de entrada digital DI814
| Característica | Módulo de entrada digital DI814 |
|---|---|
| Número de canales | 16 (2 x 8), suministro actual |
| Tensión nominal (rango de fuente de alimentación de proceso) | 24 V c.c. (18 a 30 V c.c.) |
| Rango de voltaje de entrada, “1” | 15 a 30 V |
| Rango de voltaje de entrada, "0" | -30 a +5 V |
| Corriente nominal del canal de entrada | 6 mA a 24 V de corriente continua |
| Corriente de entrada, "1" | >3,0 mA |
| Corriente de entrada, "0" | <1,0 mA |
| Impedancia de entrada | 3,5 kΩ |
| Longitud máxima del cable de campo | 600 metros (656 yardas) |
| Tiempos de filtro (digitales, seleccionables) | 2, 4, 8, 16 ms |
| Supervisión de voltaje del proceso | 2 canales (1 por grupo) |
| Consumo actual 5 V (Modulebus) | 50 mA |
| Disipación de potencia(1) | 1,8W |
| Aislamiento | Aislado del suelo en grupo |
| Unidades de terminación de módulos | TU810, TU812, TU814, TU830, o TU838 |
| código de clave MTU | SER |
| Tensión nominal de aislamiento | 50 voltios |
| Voltaje de prueba dieléctrica | 500 V c.a. |
