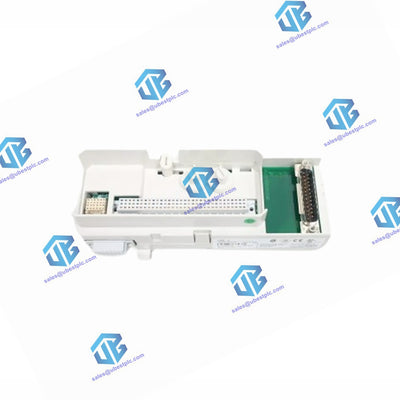

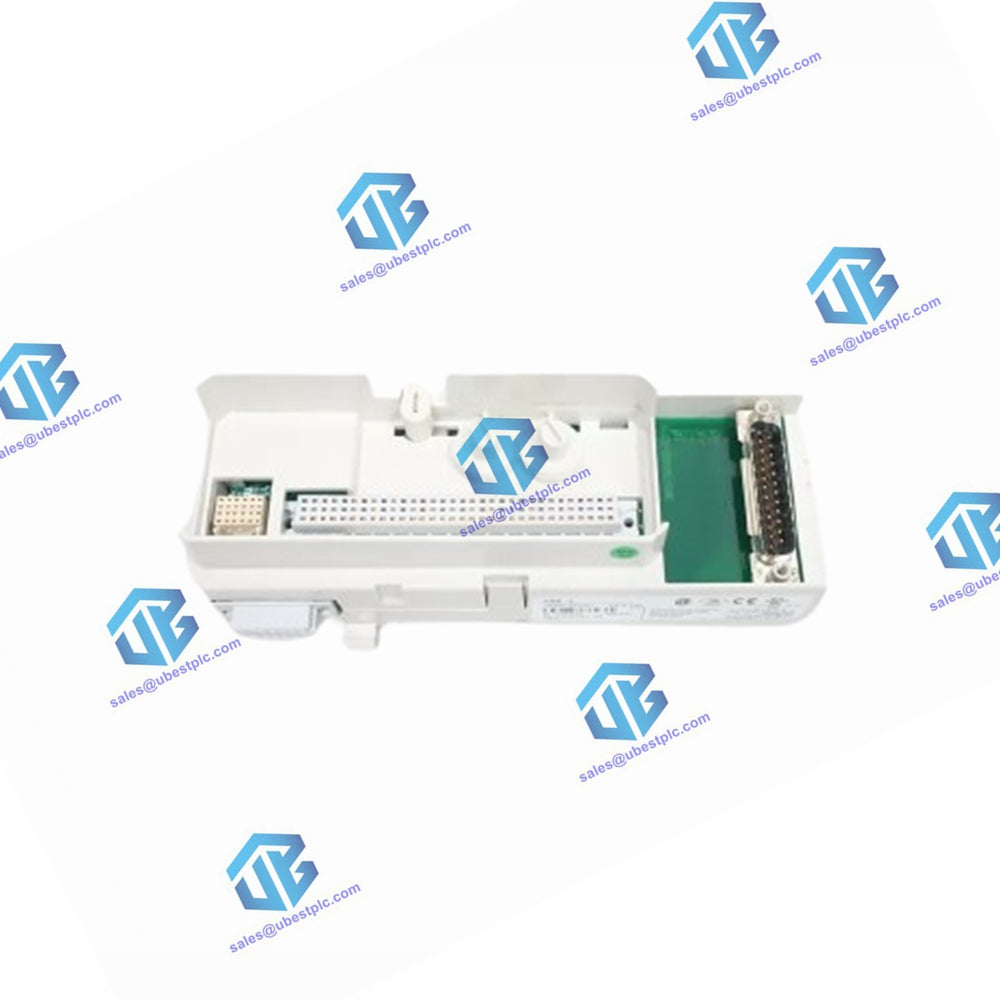

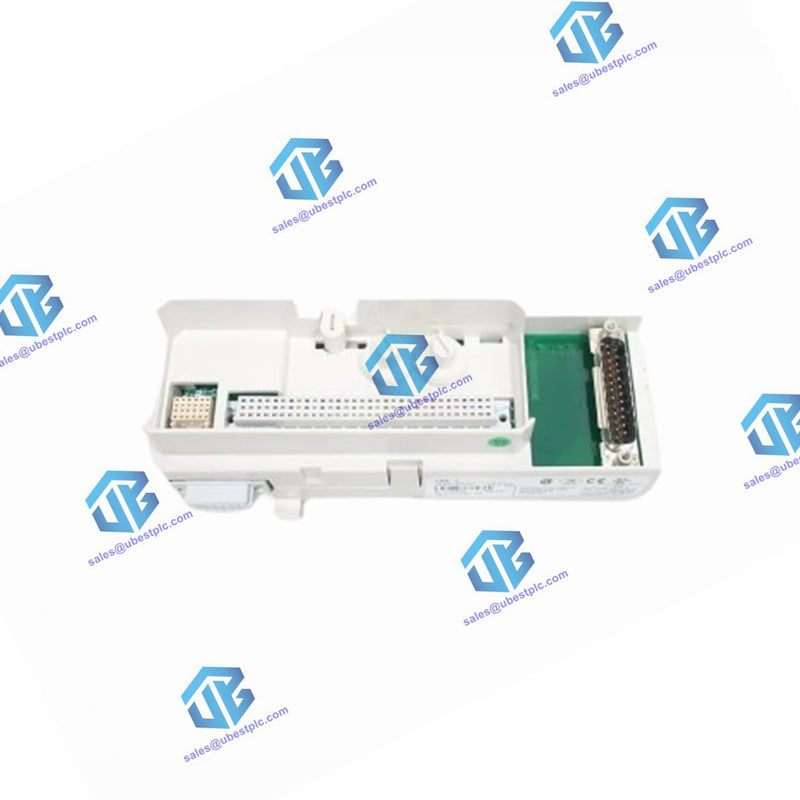

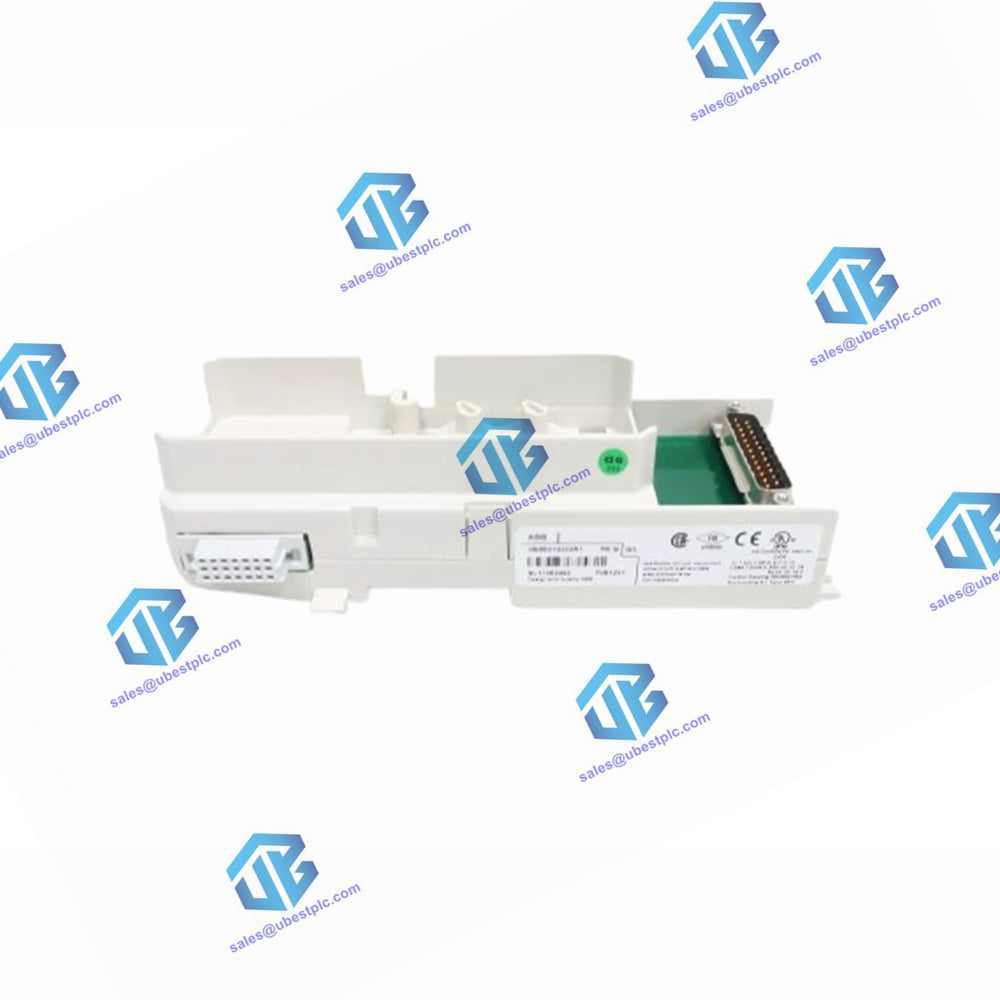

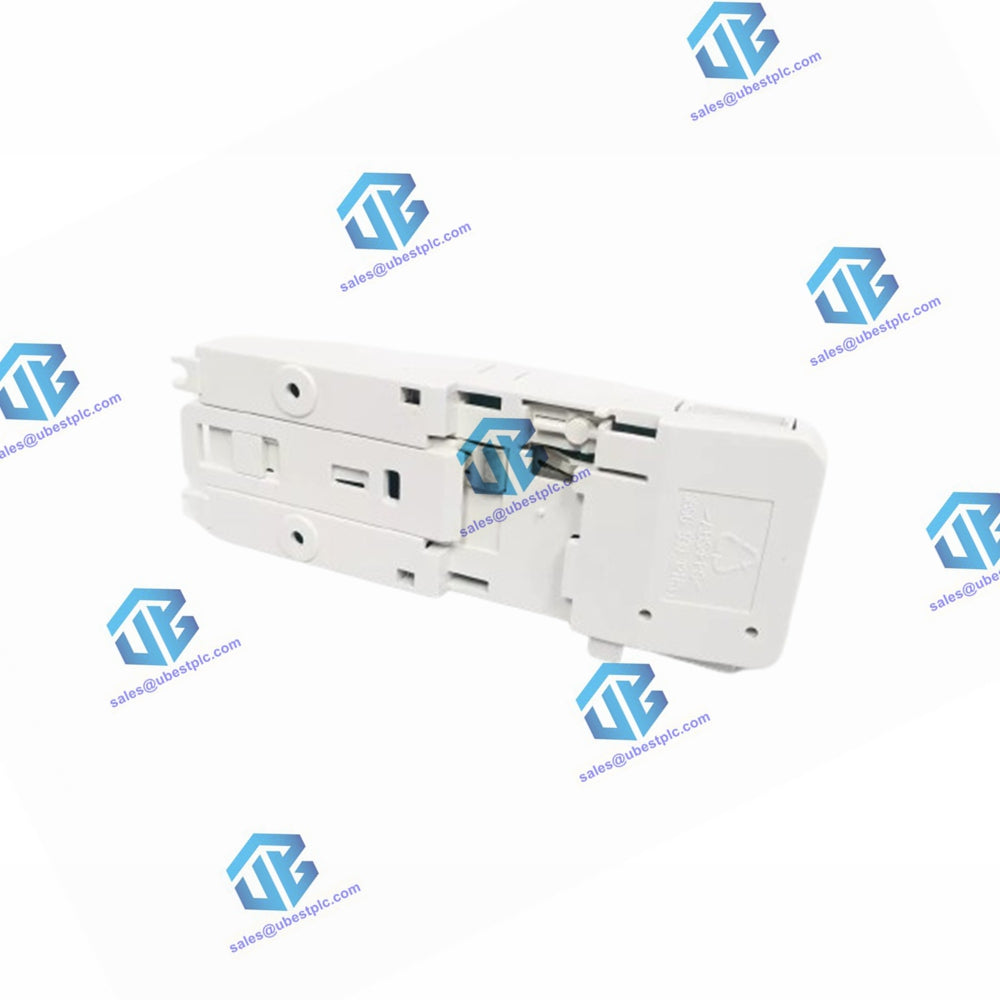

TU812V1 - Información General

Unidad de terminación de módulo compacto

• Número de artículo: 3BSE013232R1
• Tipo: Compacto
• Conexión: D-sub de 25 pines
• Canales: 16
• Voltaje: 50 V
• Montaje: Ambas direcciones
  • Detalle de montaje: Horizontal 55 °C (131 °F), Vertical 40 °C (104 °F)

Conexiones de Proceso

• Tipo de conector: D-Sub macho de 25 pines
• Señales de E/S máximas: Hasta 16

Especificaciones detalladas

• Corriente máxima por canal de E/S: 2 A
• Corriente máxima para conexión a proceso: 5 A
• Tensión de prueba dieléctrica: 500 V CA

Medio ambiente y certificaciones

• Marca CE: Sí
• Normas de seguridad eléctrica: EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201
• Certificaciones para ubicaciones peligrosas: C1 Div 2 cULus, C1 Zona 2 cULus, ATEX Zona 2
• Certificaciones marinas: ABS, BV, DNV-GL, LR
• Temperatura de funcionamiento: 0 a +55 °C (+32 a +131 °F) (aprobaciones emitidas para +5 a +55 °C)
• Temperatura de almacenamiento: -40 a +70 °C (-40 a +158 °F)
• Grado de contaminación: Grado 2 según IEC 60664-1
• Protección contra la corrosión: ISA-S71.04: G3
• Humedad relativa: 5 % a 95 % sin condensación
• Temperatura ambiente máxima: 55 °C (131 °F), 40 °C (104 °F) para montaje vertical
• Clase de protección: IP20 según IEC 60529
• Condiciones de funcionamiento mecánico: IEC/EN 61131-2
• Estándares EMC: EN 61000-6-4, EN 61000-6-2
• Categorías de sobretensión: IEC/EN 60664-1, EN 50178
• Clase de equipo: Clase I según IEC 61140 (protección a tierra)
• Cumplimiento de RoHS: EN 50581:2012
• Cumplimiento de RAEE: Directiva/2012/19/UE

Dimensiones y peso

• Ancho: 64 mm (2,52 pulg.) incluido el conector, 58,5 mm (2,3 pulg.) instalado de borde a borde
• Profundidad: 64 mm (2,52 pulg.), incluidos los terminales
• Altura: 170 mm (6,7 pulg.), incluido el pestillo
• Peso: 0,17 kg (0,37 libras)
