Sondas de proximidad Bently Nevada 3300 NSv – precisión y fiabilidad

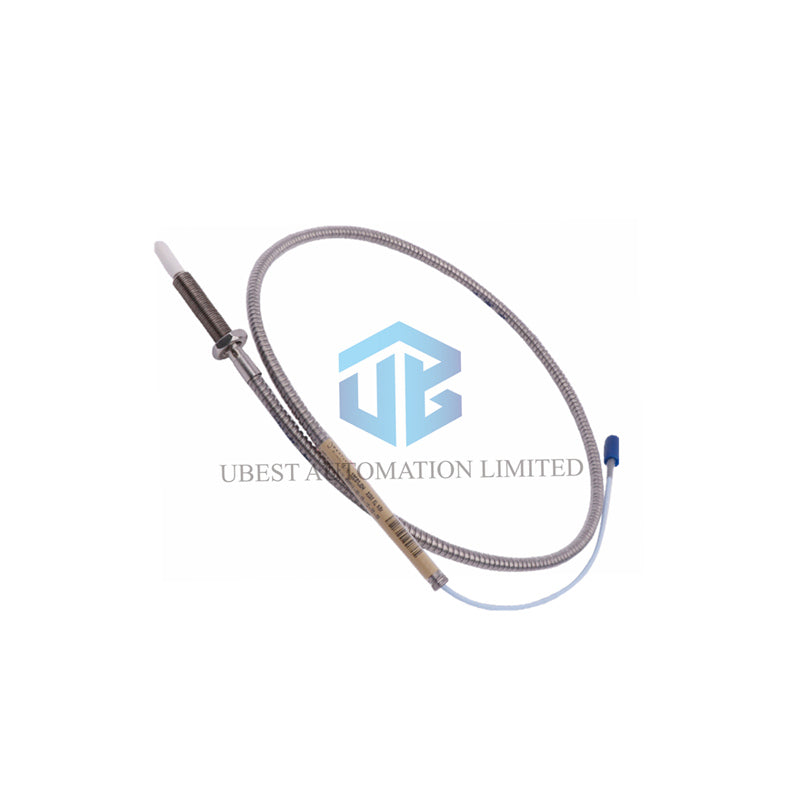

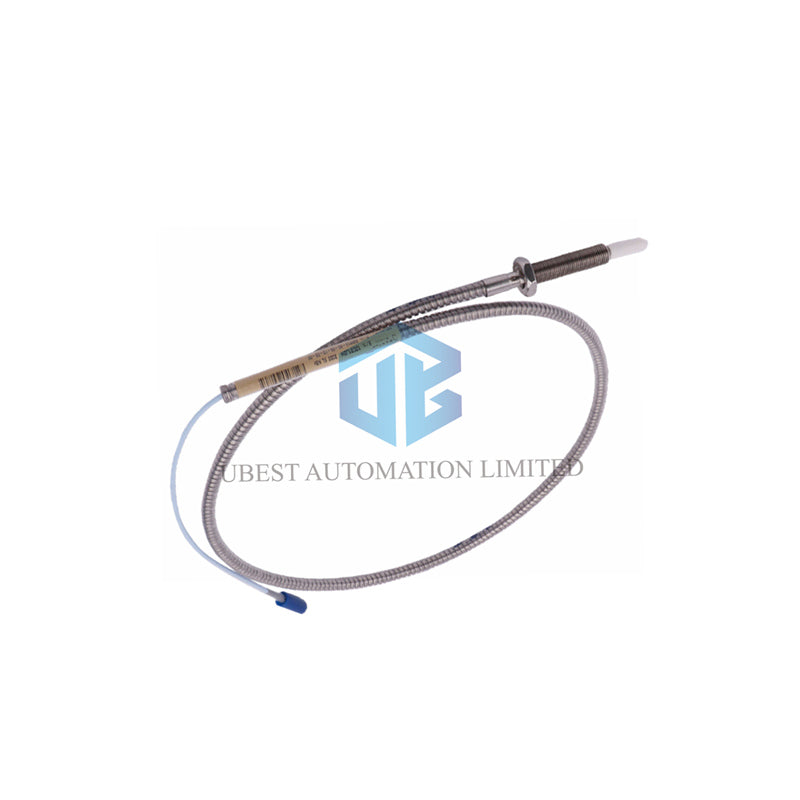

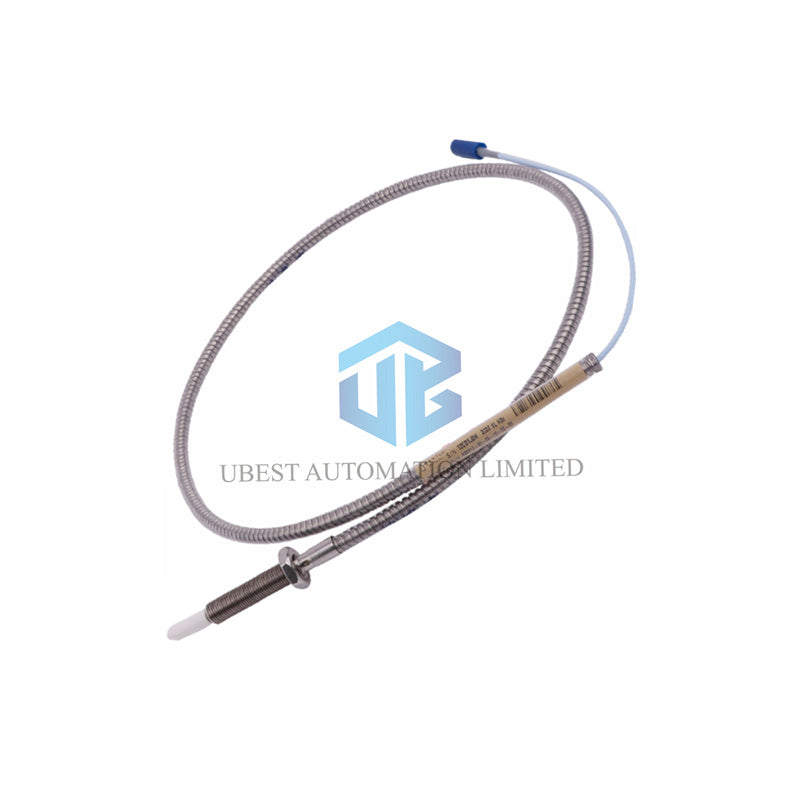

Información completa del sufijo – 330910‑00‑07‑05‑02‑00

• Modelo 330910 : sonda 3300 NSv, rosca M10x1, armadura de acero inoxidable
• -00 longitud sin rosca : 00 mm (sin extensión sin rosca)
• -07 longitud total del cuerpo : 70 mm
• -05 longitud total : cable integrado de 0.5 metros (20 pulgadas)
• -02 conector y cable : coaxial miniatura ClickLoc™, cable estándar FEP de 75 Ω
• -00 aprobación de agencia : no requerida (industrial estándar)

Especificaciones técnicas principales

• marca y modelo : Bently Nevada sonda de proximidad 3300 NSv
• rango lineal : 1.5 mm (60 mils) desde 0.25 mm hasta 1.75 mm de separación
• factor de escala incremental (ISF) : 7.87 V/mm (200 mV/mil) ±12.5%/‑20% incluyendo intercambiabilidad
• desviación de la línea recta (DSL) : menos de ±0.06 mm (±2.3 mils)
• respuesta en frecuencia : 0 Hz … 10 kHz (+0/‑3 dB) con cableado de campo hasta 305 m
• resistencia DC de la sonda : 4.0 ±0.5 Ω (del conductor central al exterior) para longitud de 0.5 m
• datos del cable de extensión : conductor central 0.220 Ω/m, blindaje 0.066 Ω/m, capacitancia 69.9 pF/m
• rango de temperatura : operación/almacenamiento –52 °C … +177 °C (–62 °F … +351 °F)
• material de la punta de la sonda : polisulfuro de polifenileno (PPS) — excelente resistencia química
• material del cuerpo : acero inoxidable AISI 304
• tamaño mínimo del objetivo : 8.9 mm de diámetro (recomendado ≥13 mm para factor de escala estable)

Preguntas frecuentes

• ¿puedo usar esta sonda con mi cable de extensión 3300 RAM existente? Sí — la sonda de proximidad 3300 NSv es mecánica y eléctricamente intercambiable con la serie 3300 RAM.
• ¿cuál es la distancia máxima de cableado de campo hasta el monitor? Puede usar hasta 305 m (1000 ft) de cable triada blindado sin pérdida significativa de señal.
• ¿funciona la sonda en diámetros pequeños de eje? Para ejes menores a 13 mm, espere algún cambio en el factor de escala. Reducir la separación inicial ayuda a mantener la precisión — vea la Figura 12 en el manual completo.
• ¿se prueba la sonda a presión antes del envío? Las unidades estándar no se prueban a presión. Contacte a nuestro departamento de personalización (Ubest Automation) si necesita un sello de presión validado.
• ¿qué herramientas necesito para la instalación? Solo torque manual para la punta, y una llave dinamométrica para el cuerpo si aplica el torque completo de 11.3 N·m.
