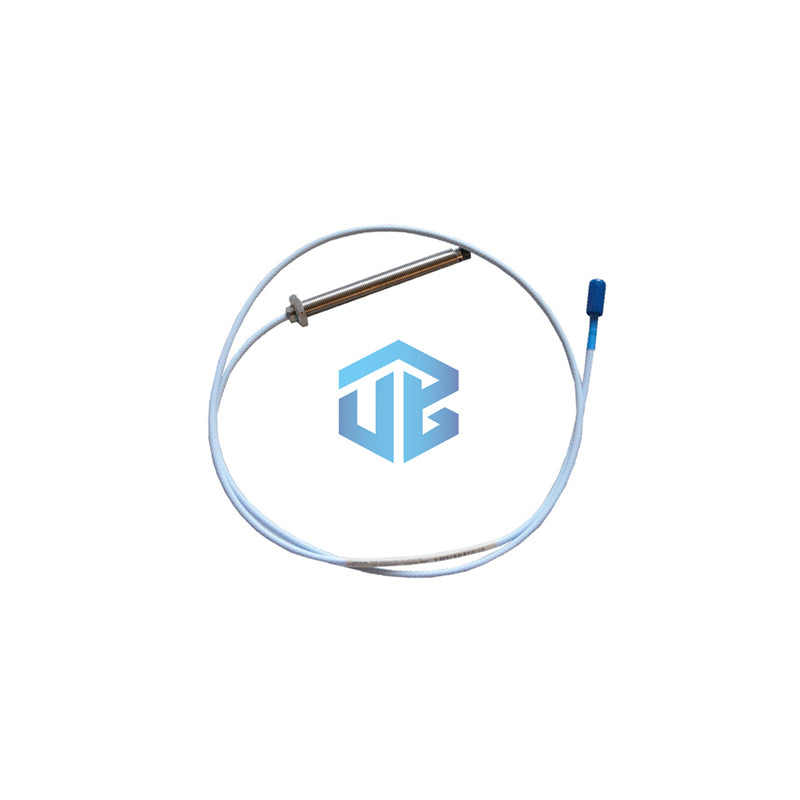

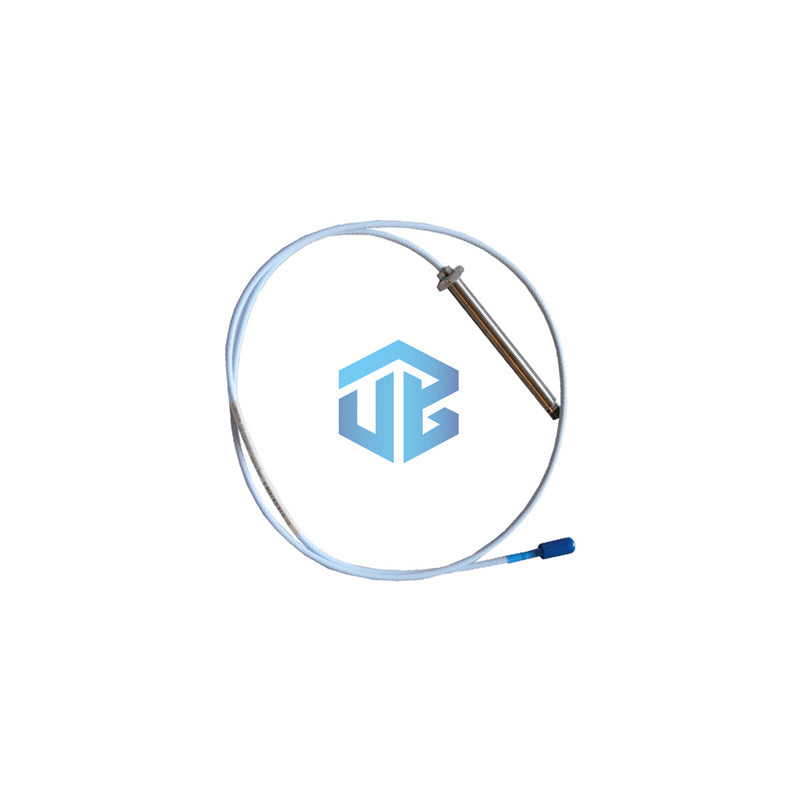

Sondas de Proximidad Bently Nevada 3300 XL 8 mm – Monitoreo de Vibración de Precisión

Configuración Completa del Sufijo

El número de pieza 330103-00-11-50-02-05 define la construcción exacta de esta sonda:

• 330103 – Sonda 3300 XL 8 mm, rosca M10 x 1, sin armadura.
• 00 – Longitud mínima sin rosca: 0 mm.
• 11 – Longitud total del cuerpo: 110 mm.
• 50 – Longitud total: 5.0 metros (16.4 pies). Usar solo con sensores Proximitor de 5 m.
• 02 – Conector coaxial Miniature ClickLoc.
• 05 – Certificaciones: CSA, ATEX, IECEx.

Especificaciones Técnicas Clave

• Marca: Bently Nevada
• Modelo: 330103-00-11-50-02-05
• Tipo: Sondas de Proximidad 3300 XL 8 mm, Métrico
• Rango lineal: 2 mm (80 mils) desde 0.25 hasta 2.3 mm de separación.
• Separación recomendada: -9 Vdc (aprox. 1.27 mm / 50 mils).
• Resistencia DC de la sonda (RPROBE): 8.73 Ω ± 0.50 (longitud 5.0 m).
• Material de la punta: Polifenileno sulfuro (PPS).
• Material del cuerpo: Acero inoxidable AISI 303/304.
• Tamaño de rosca: M10 x 1, máximo enganche 15 mm.
• Peso: 323 g/m (11.4 oz/m).

Tolerancia Ambiental y Seguridad

• Rango de temperatura (estándar): -52 °C a +177 °C.
• Clasificación extendida de cable/conector: Hasta +260 °C.
• Humedad: Menos del 3% de cambio ASF después de 56 días al 93% HR (IEC 68-2-3).
• Sello de presión: Junta tórica Viton®; no probado en fábrica—contactar diseño personalizado si es necesario.
• Área peligrosa: Clase I, Zona 0 (ia) y Zona 2 (nA, ec) con barreras adecuadas.

Conexión en Campo y Compatibilidad

• Calibre del cable: 0.2 a 1.5 mm² (16–24 AWG), trío blindado de tres conductores.
• Longitud máxima de cable al monitor: 305 m (1000 pies).
• Respuesta en frecuencia: Ver gráficos para atenuación a distancias mayores.
• Proximitor requerido: Modelo específicamente de 5 metros.

Preguntas Frecuentes (FAQ)

• ¿Puedo usar esta sonda con un Proximitor 3300 XL de 5 mm?
  Sí, el 330103-00-11-50-02-05 está diseñado específicamente para sensores Proximitor de 5 metros solamente.
• ¿Qué herramientas necesito para la instalación?
  Un macho estándar M10x1 y una llave de torque; evitar apretar más allá de 15 mm de rosca.
• ¿La sonda es sumergible?
  Sella la presión diferencial, pero no se prueba el sello en fábrica. Consultar a Bently Nevada para inmersión a alta presión.
• ¿Funciona con sistemas de 24 Vdc?
  Sí, se conecta con salidas estándar de Proximitor de −18 a −24 Vdc.
