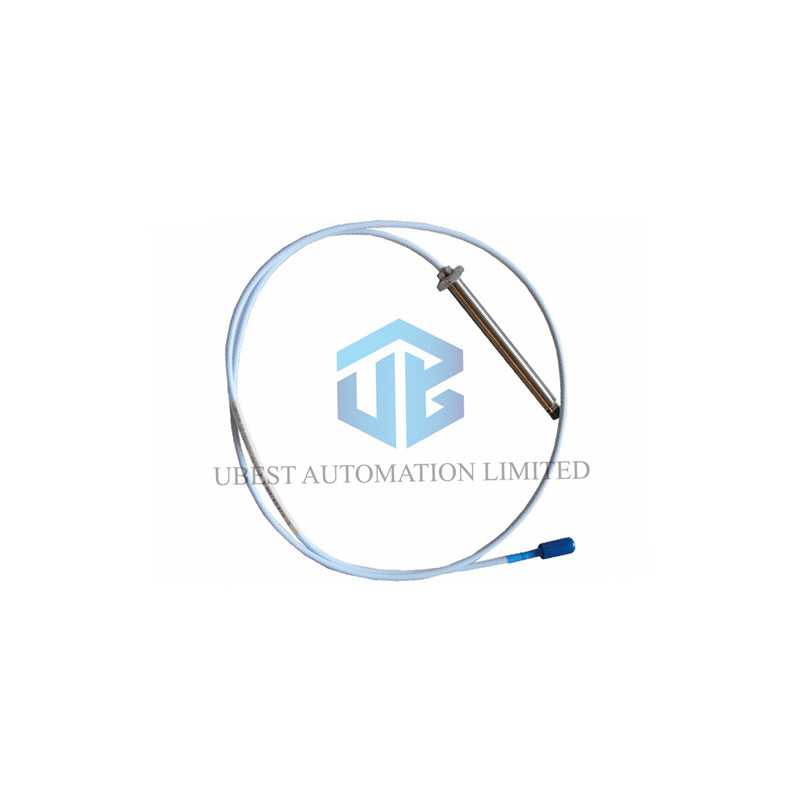

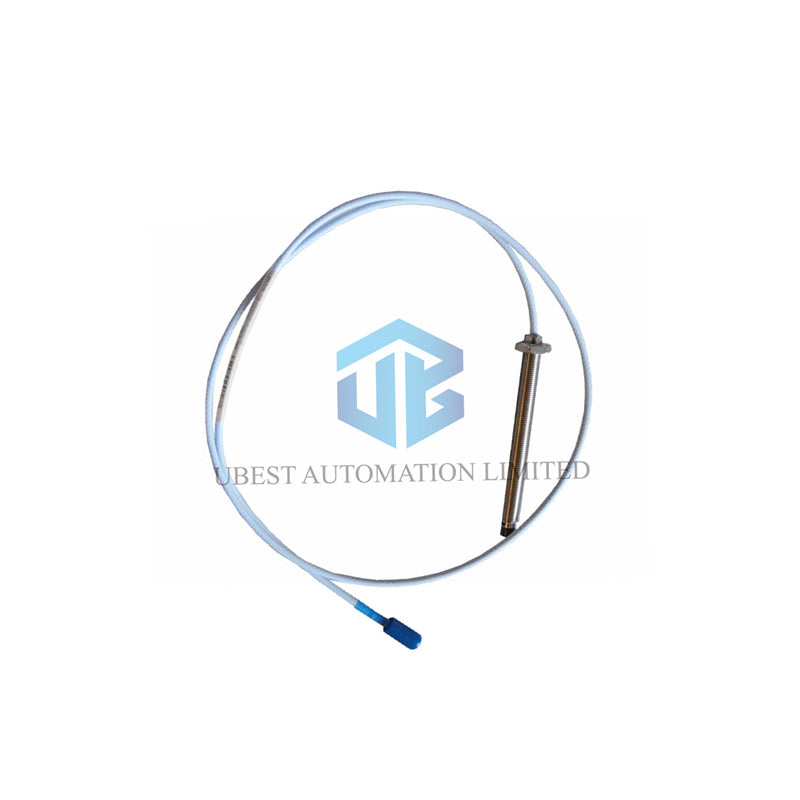

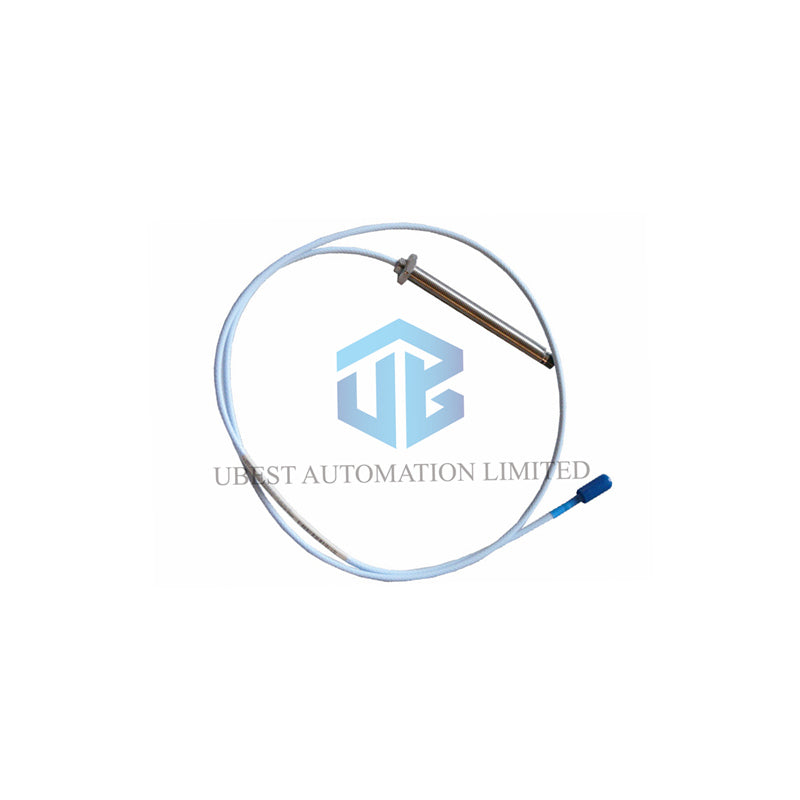

Sonda Bently Nevada 3300 XL de 8 mm 330103-05-10-10-12-05

Especificaciones Técnicas Clave

• Fabricante: Bently Nevada
• Número de Producto: 330103-05-10-10-12-05
• Tipo de Producto: Sondas de Proximidad 3300 XL de 8 mm
• Rango Lineal: 2 mm (80 mils) desde 0.25 hasta 2.3 mm (10 a 90 mils). Esto corresponde a una salida de -1 a -17 Vcc. Recomendamos un ajuste de brecha de -9 Vcc para vibración radial (aprox. 1.27 mm).
• Respuesta en Frecuencia: El ancho de banda del sistema soporta mediciones dinámicas. Véanse las Figuras 10 y 12 para la atenuación de la señal con cables largos.
• Sensibilidad y Linealidad: La sonda ofrece una sensibilidad nominal de 7.87 V/mm. El error de linealidad se mantiene dentro de los límites especificados en todo el rango.
• Resolución: Alta resolución que permite detectar desplazamientos mínimos del eje. El sistema filtra eficazmente el ruido eléctrico.
• Rango de Temperatura: La sonda estándar opera de -52°C a +177°C. La punta soporta hasta +218°C en rango extendido. La exposición por debajo de –34°C puede afectar la integridad del sello de presión.
• Resistencia Ambiental: Cambio menor al 3% en ASF tras 56 días en 93% de humedad (IEC 68-2-3).
• Sellado a Presión: El diseño con junta tórica Viton® sella la presión diferencial. No realizamos prueba de presión antes del envío; contacte a nuestro departamento de diseño personalizado si requiere una prueba.
• Aprobaciones Intrínsecamente Seguras: CSA, ATEX, IECEx para Zona 0, Grupos IIC, e instalaciones Clase I/II/III.

Información Completa del Sufijo – 330103-05-10-10-12-05

• 330103 – Sonda 3300 XL de 8 mm, rosca M10 x 1, sin armadura
• 05 – Longitud sin rosca: 50 mm
• 10 – Longitud total de la carcasa: 100 mm
• 10 – Longitud total: 1.0 metro (3.3 pies)
• 12 – Conector coaxial miniatura ClickLoc™, cable FluidLoc
• 05 – Aprobaciones de organismos: CSA, ATEX, IECEx

Detalles Mecánicos y Eléctricos

• Material de la Punta de la Sonda: Sulfuro de polifenileno (PPS) ofrece excelente resistencia química y tolerancia a la temperatura.
• Material de la Carcasa de la Sonda: Acero inoxidable AISI 303 o 304 garantiza durabilidad en ambientes severos.
• Resistencia Nominal de CC (RSONDA): 7.59 ± 0.50 Ω (para longitud de 1.0 m) desde el conductor central hasta el conductor exterior.
• Especificación de Rosca: M10 x 1, máximo enganche de rosca 15 mm.
• Peso: 323 g/m (11.4 oz/pie).
• Cableado en Campo: Use cable trenzado blindado de 0.2 a 1.5 mm² (16-24 AWG). Longitud máxima entre el Proximitor y el monitor es de 305 metros (1,000 pies).
• Aprobaciones (entidad): Clase I, Zona 0 AEx/Ex ia IIC T5…T1 Ga; Clase I Div 2 Grupos A-D nA/ec (cuando se instala según planos 141092 o 140979).

Preguntas Frecuentes

• P: ¿Cuál es el rango lineal de la 330103-05-10-10-12-05?
  R: La Sonda 3300 XL de 8 mm ofrece un rango lineal de 2 mm (0.25 a 2.3 mm desde el objetivo), correspondiente a una salida de -1 a -17 Vcc.
• P: ¿La punta de la sonda resiste químicos agresivos?
  R: La punta de PPS proporciona excelente resistencia química y térmica. La carcasa de acero inoxidable añade durabilidad.
• P: ¿Qué aprobaciones cubre el sufijo 05?
  R: La opción "05" incluye certificaciones CSA, ATEX e IECEx para lugares peligrosos.
• P: ¿Cuál es el tiempo de entrega?
  R: Normalmente enviamos en 24 horas vía FedEx, UPS o DHL.
