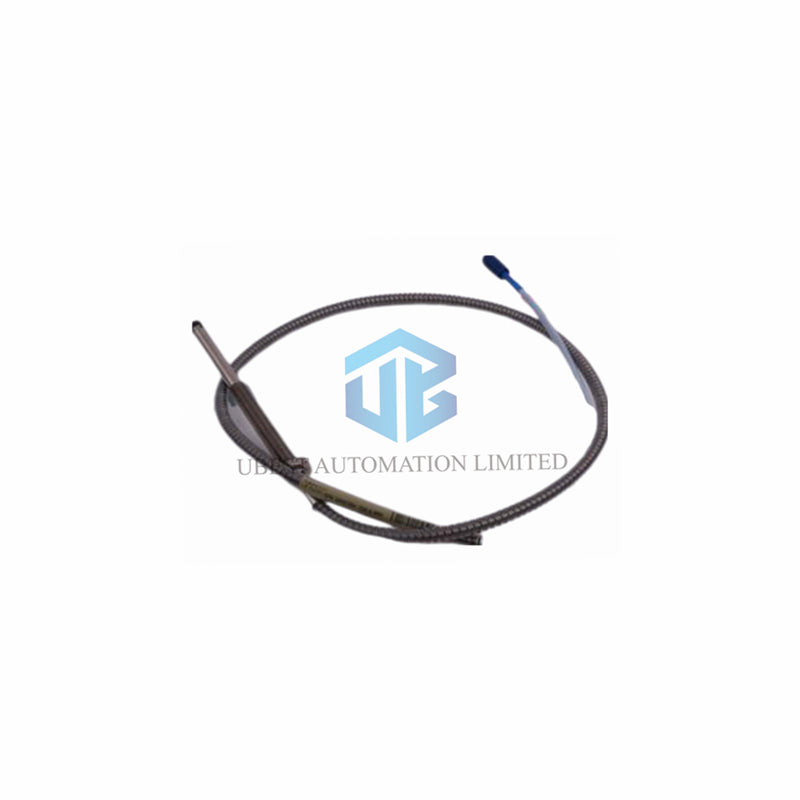

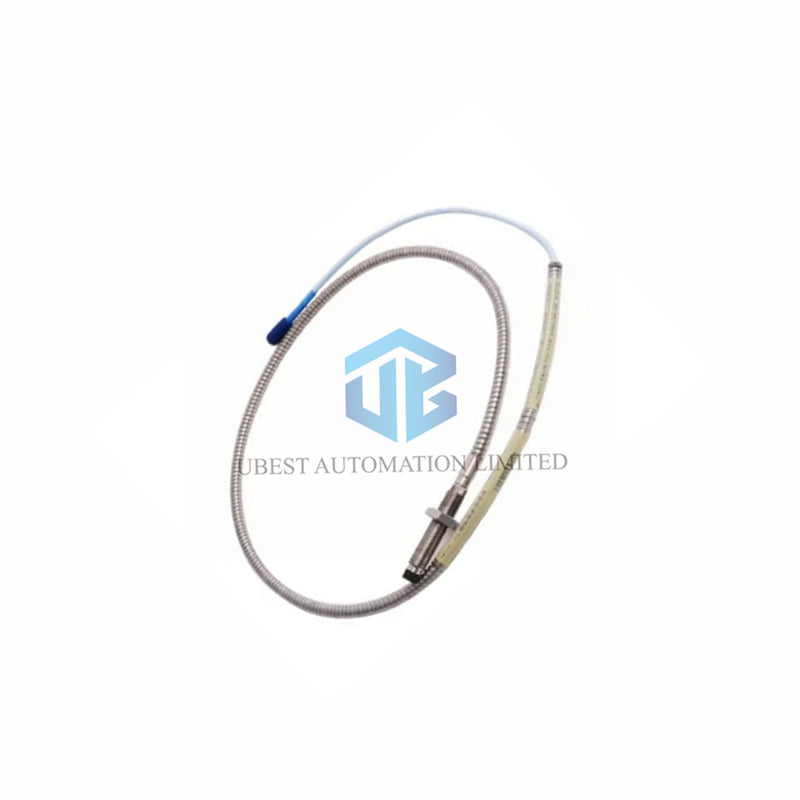

Sonda de Proximidad Compacta Bently Nevada 3300 XL

Configuración Completa del Producto

• Marca: Bently Nevada
• Serie: Sondas de Proximidad 3300 XL 8mm, Métrico
• Código Completo del Producto: 330104-00-06-10-01-00
• Estructura de Configuración:
   ▸ Modelo Base 330104 — Sonda 3300 XL 8mm, rosca M10x1, blindada
    ▸ Opción 00 — Longitud sin rosca: 0mm
    ▸ Opción 06 — Longitud de la Carcasa: 60mm
    ▸ Opción 10 — Cable: longitud de 1.0 metro
    ▸ Opción 01 — Conector: ClickLoc con Protector
    ▸ Opción 00 — Aprobaciones: Estándar (Sin Certificaciones)

Especificaciones Técnicas de Rendimiento

• Diámetro del Sensor: Sonda de corrientes de Foucault estándar de 8.0 mm
• Rango Efectivo: 2.0 mm (0.080 pulgadas) total del rango de medición
• Inicio del Rango Lineal: 0.25 mm (0.010 pulgadas) desde el objetivo
• Salida de Voltaje: -1.0 Vdc (cerca) a -17.0 Vdc (lejos) salida lineal
• Voltaje Óptimo de Separación: -9.0 Vdc a 1.27 mm (0.050 pulgadas)
• Resistencia Eléctrica: 7.59 Ω ± 0.50 Ω a 25°C para 1m de longitud
• Respuesta en frecuencia: DC a 8 kHz (punto -3 dB)
• Sensibilidad del sistema: 8.0 V/mm típico (203 mV/mil)
• Error de no linealidad: menos de ±2% del rango completo
• Resolución mínima: 0.0005 mm (0.00002 pulgadas)

Características de Durabilidad Ambiental

• Temperatura de operación: -52°C a +177°C operación continua
• Temperatura de almacenamiento: -62°F a +350°F sin degradación
• Opción de rango extendido: disponible hasta clasificación de cable de +260°C
• Resistencia a la humedad: conforme a IEC 68-2-3, 93% HR durante 56 días
• Material del sello: junta tórica Viton® de alta temperatura para sellado a presión
• Inmunidad al ruido eléctrico: construcción de cable con triple blindaje
• Resistencia a vibraciones: 15g RMS, operación de 10 Hz a 2 kHz
• Resistencia a impactos: choque mecánico de 40g, duración de 11 ms

Características del diseño mecánico

• Punta de la sonda: material aislante PPS (polifenileno sulfuro)
• Construcción de la carcasa: acero inoxidable 303/304, resistente a la corrosión
• Rosca de montaje: M10 x 1.0 mm rosca métrica fina estándar
• Profundidad máxima de instalación: límite de acoplamiento de rosca de 15 mm
• Proyección total: 60 mm desde la superficie de montaje hasta el cable
• Peso del cable: 323 gramos por metro (0.71 lb/ft)
• Tipo de conector: coaxial miniatura ClickLoc con protector
• Armadura del cable: Trenza de acero inoxidable para protección física

Requisitos eléctricos y de instalación

• Rango de tamaño de cable: Recomendado de 16 a 24 AWG (0.2 a 1.5 mm²)
• Especificación del cable: Tipo tríada blindada de tres conductores
• Longitud máxima de recorrido: Distancia máxima del sistema de 305 metros
• Sistema de conexión: Sistema de conector ClickLoc con bloqueo positivo
• Preparación del cableado: Conductores de cobre estañado preferidos
• Método de puesta a tierra: Puesta a tierra de blindaje en un solo punto en el monitor
• Estilo de terminación: Opciones de conexión por soldadura o engaste

Preguntas técnicas de aplicación

• ¿Qué aplicaciones son adecuadas para el diseño compacto de carcasa de 60 mm?
  El 330104-00-06-10-01-00 funciona perfectamente en motores eléctricos, bombas pequeñas y cajas de engranajes donde el espacio entre la carcasa y el eje es limitado.
• ¿Cómo mejora la fiabilidad el protector del conector?
  La cubierta protectora previene desconexiones accidentales y protege el conector del aceite, polvo y daños mecánicos en entornos hostiles.
• ¿Qué tamaño mínimo del objetivo asegura una medición precisa?
  Para un funcionamiento fiable, el diámetro del objetivo debe medir al menos 16 mm (el doble del diámetro de la sonda) con suficiente grosor para corrientes de Foucault.
• ¿Puede esta sonda medir la posición axial y el empuje?
  Sí, la sonda mide con precisión la posición axial cuando se monta perpendicular a la cara del objetivo con la calibración adecuada del ajuste de la brecha.
• ¿Qué programa de mantenimiento garantiza precisión a largo plazo?
  Recomendamos la verificación trimestral de la brecha, controles anuales de resistencia e inspección visual cada seis meses para un rendimiento óptimo.
