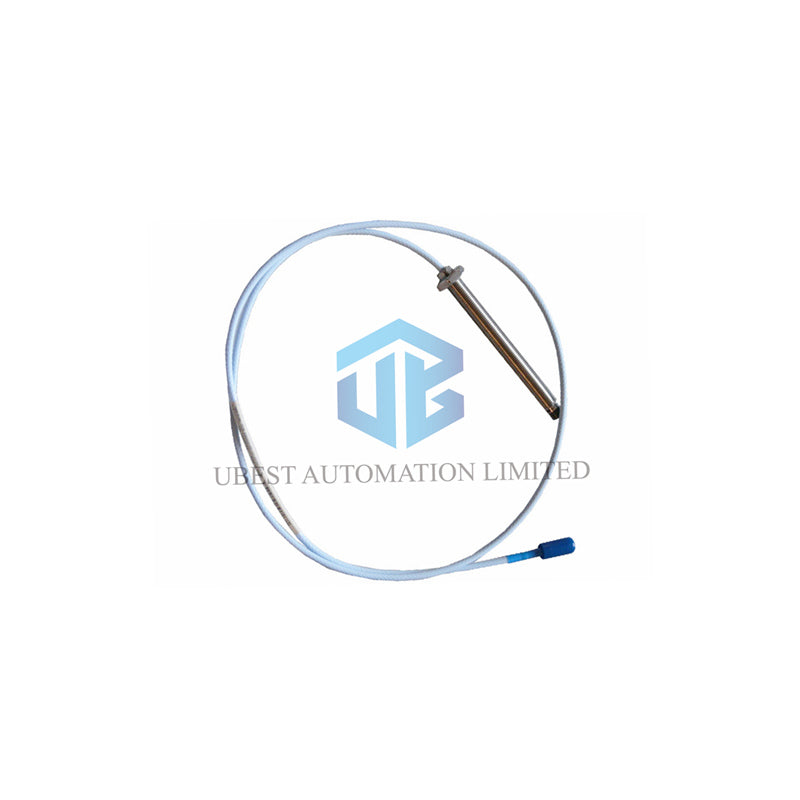

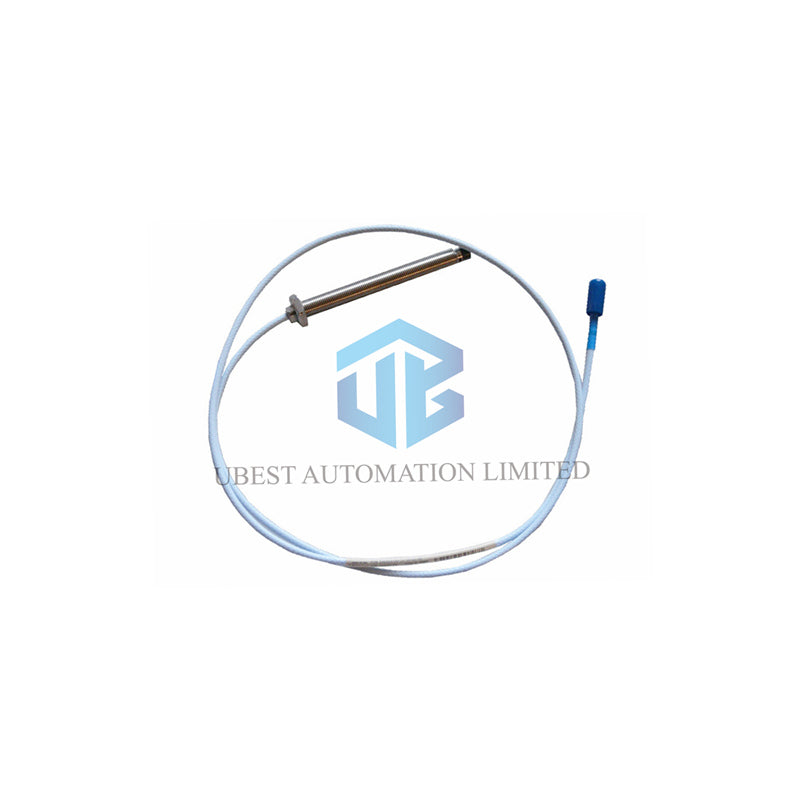

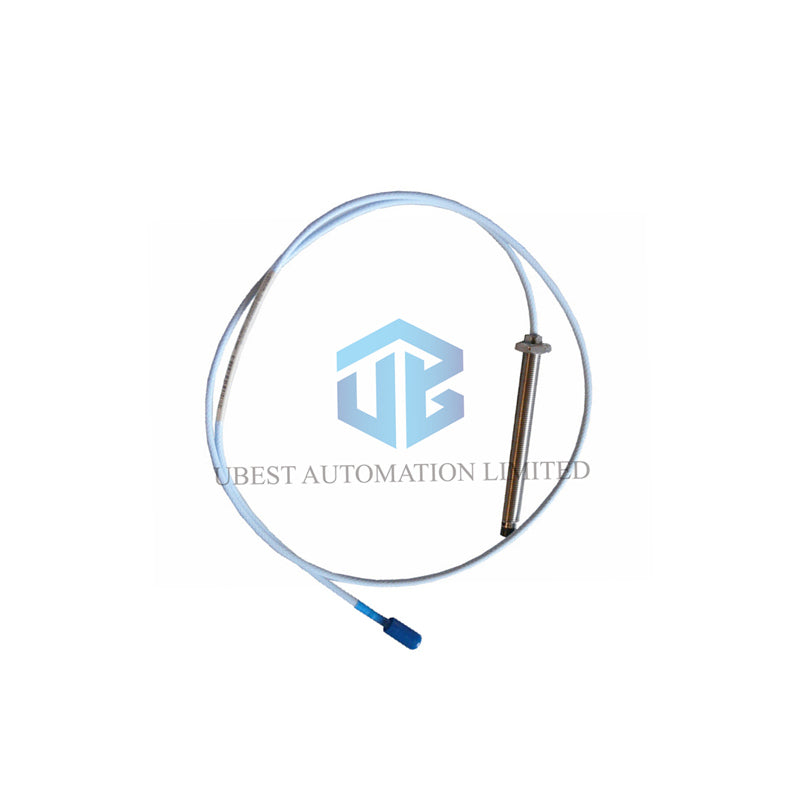

Sonda Bently Nevada 3300 XL de 8 mm para Maquinaria Crítica

Especificaciones Técnicas Clave

• Marca / fabricante: Bently Nevada
• Modelo / tipo: 330103-08-13-10-02-05
• Rango de medición: Rango lineal de 2 mm (0.25 a 2.3 mm desde el objetivo). Esto corresponde a una salida de -1 a -17 Vcc. Recomendamos un ajuste de brecha de -9 Vcc para vibración radial.
• Respuesta en frecuencia y sensibilidad: El ancho de banda del sistema soporta mediciones dinámicas. La sonda ofrece una sensibilidad nominal de 7.87 V/mm. Consulte las figuras 10 y 12 para la atenuación de la señal con cables largos.
• Tolerancia a la temperatura: La sonda estándar opera de -52°C a +177°C. La punta soporta hasta +218°C en rango extendido.
• Resistencia ambiental: Menos del 3% de cambio ASF tras 56 días en 93% de humedad (IEC 68-2-3).
• Sellado a presión: Diseño de junta tórica Viton®, capaz de soportar presión diferencial. Prueba de presión personalizada disponible bajo pedido.
• Aprobaciones para seguridad intrínseca: CSA, ATEX, IECEx para Zona 0, Grupos IIC, e instalaciones Clase I/II/III.

Información Completa del Sufijo – 330103-08-13-10-02-05

• 330103 – Sonda 3300 XL de 8 mm, rosca M10 x 1, sin armadura
• 08 – Longitud sin rosca: 80 mm
• 13 – Longitud total del cuerpo: 130 mm
• 10 – Longitud total: 1.0 metro (3.3 pies)
• 02 – Conector coaxial miniatura ClickLoc™, cable estándar
• 05 – Aprobaciones de organismos: CSA, ATEX, IECEx

Detalles Mecánicos y Eléctricos

• Material de la punta de la sonda: Sulfuro de polifenileno (PPS) ofrece excelente resistencia química.
• Material del cuerpo de la sonda: Acero inoxidable AISI 303 / 304 garantiza durabilidad.
• Resistencia continua (RSONDA): 7.59 ± 0.50 Ω (para longitud de 1.0 m).
• Especificación de rosca: M10 x 1, máximo enganche de rosca 15 mm.
• Peso: 323 g/m (11.4 oz/pie).
• Cableado en campo: Use trío blindado de 0.2 a 1.5 mm² (16-24 AWG). Distancia máxima al monitor 305 m.
• Aprobaciones (entidad): Clase I, Zona 0 AEx/Ex ia IIC T5…T1 Ga; Clase I Div 2 Grupos A-D nA/ec.

Preguntas Frecuentes

• P: ¿Cuál es el rango lineal del 330103-08-13-10-02-05?
  R: La Sonda 3300 XL de 8 mm ofrece un rango lineal de 2 mm (0.25 a 2.3 mm desde el objetivo), correspondiente a una salida de -1 a -17 Vcc.
• P: ¿La punta de la sonda resiste químicos agresivos?
  R: La punta de PPS proporciona excelente resistencia química y térmica. El cuerpo de acero inoxidable añade durabilidad.
• P: ¿Qué aprobaciones cubre el sufijo 05?
  R: La opción "05" incluye certificaciones CSA, ATEX e IECEx para lugares peligrosos.
• P: ¿Cuál es el tiempo de entrega?
  R: Normalmente enviamos en 24 horas vía FedEx, UPS o DHL.
