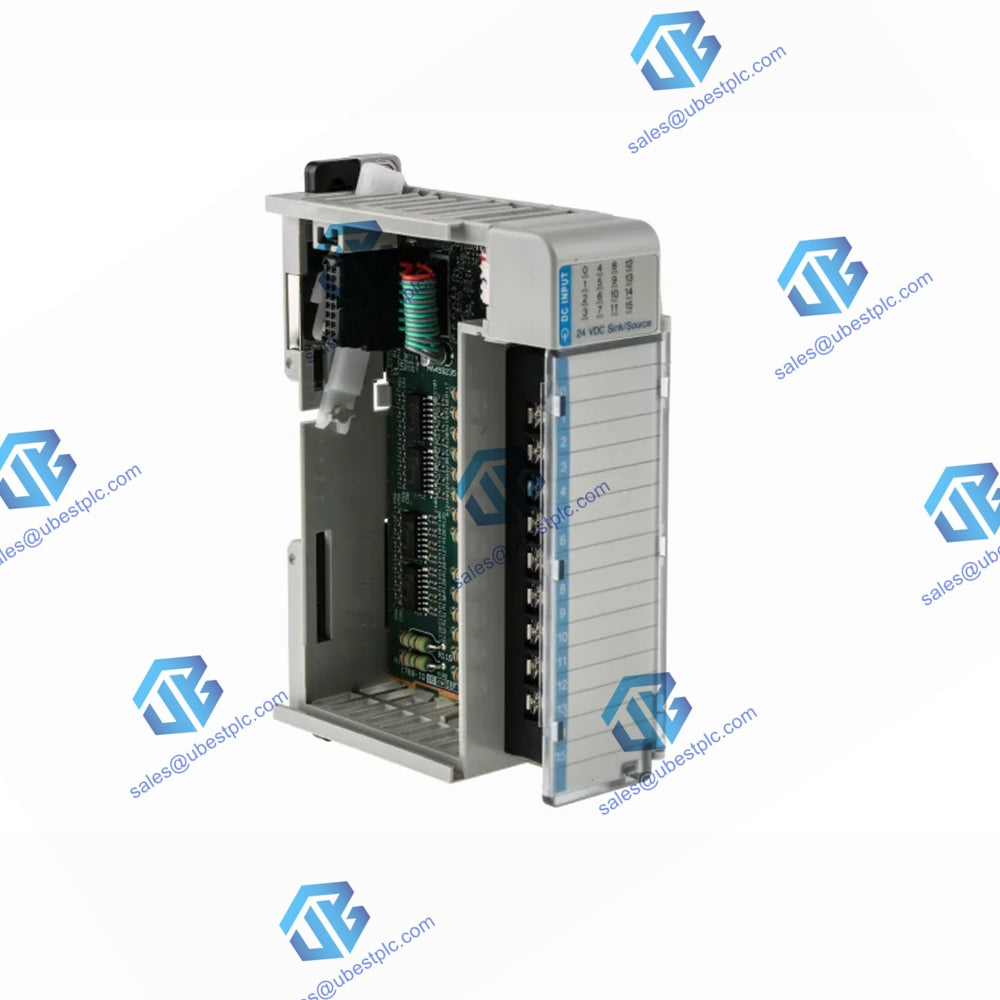

Atributos Generales

Entradas: 16 (8 puntos/grupo)

Categoría de voltaje: disipador/fuente de CC de 24 V

Rango de voltaje de funcionamiento: 10...30 VCC a 30 °C (86 °F); 10...28,4 VCC a 60 °C (140 °F)

Temporización y Corriente

Retraso de entrada, activado: 8 ms

Retraso de entrada, Desactivado: 8 ms

Consumo de corriente a 5,1 V: 115 mA

Disipación de calor, máx.: 3,55 W

Capacidad y Rendimiento

Voltaje fuera de estado, máx.: 5 VCC

Corriente fuera de estado, máx.: 1,5 mA

Voltaje en estado activado, mínimo: 10 VCC

Corriente en estado encendido, mín.: 2 mA

Corriente de irrupción, máx.: 250 mA

Impedancia de Entrada: 3 kΩ

Dimensiones y peso

Peso aproximado: 270 g (0,60 lb)

Dimensiones (alto x ancho x profundidad), aproximadamente: 118 x 87 x 87 mm (4,65 x 3,43 x 3,43 pulg.)

Instalación y Cableado

Clasificación de distancia de la fuente de alimentación: 8 módulos

Tipo de cable: 22...14 AWG sólido; 22...16 AWG trenzado

Capacidad de temperatura del cable: Hasta 90 °C (194 °F)

Estándares y cumplimiento

Compatibilidad de entrada IEC: Tipo 1

Tensión de aislamiento: Verificada mediante una de estas pruebas dieléctricas: 1200 V CA durante 1 s o 1657 V CC durante 1 s, entrada a bus y grupo a grupo; Voltaje de trabajo de 750 V CC (aislamiento reforzado IEC Clase II)
