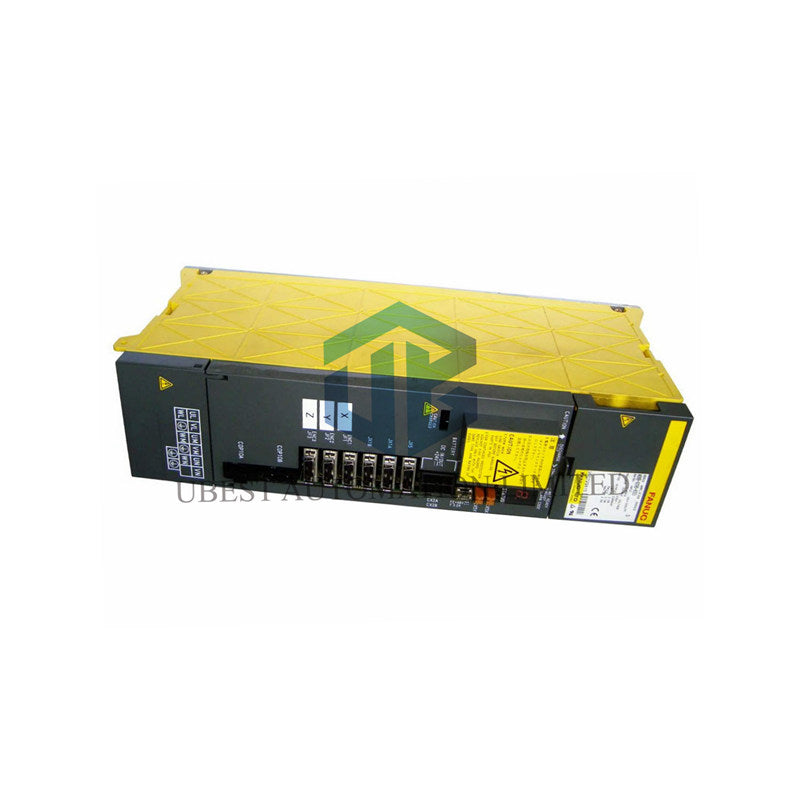

Control versátil de tres ejes con el amplificador servo FANUC A06B-6096-H302

El FANUC A06B-6096-H302 es un amplificador servo compacto y eficiente de tres ejes. Está diseñado para un control de movimiento preciso en maquinaria CNC y celdas de automatización. Este módulo proporciona potencia dedicada para tres ejes de motor desde una unidad integrada. Es una solución ideal para paneles con espacio limitado que requieren funcionalidad multieje.

Resumen del producto principal y especificaciones eléctricas

• Identificación del producto: Amplificador servo FANUC A06B-6096-H302.
• Configuración de ejes: Control independiente de tres ejes (L, M, N).
• Potencia total nominal: Potencia máxima de salida de 2.4 kW.
• Voltaje de entrada: Amplio rango de entrada de CC de 283 a 325 voltios.
• Voltaje de salida: Proporciona hasta 230 voltios CA a los motores servo conectados.

Especificaciones de corriente de salida por eje

• Corriente del eje L: Calificado para una salida continua de 3.0 amperios.
• Corriente del eje M: Calificado para una salida continua de 5.9 amperios.
• Corriente del eje N: Calificado para una salida continua de 5.9 amperios.
• Diseño asimétrico: Las diferentes clasificaciones de corriente permiten optimizar para máquinas con cargas mixtas.

Durabilidad ambiental y datos físicos

• Temperatura de operación: Rendimiento confiable de 0°C a 40°C (32°F a 104°F).
• Resistencia a vibraciones: Soporta vibraciones de hasta 5G para estabilidad en maquinaria en movimiento.
• Clasificación de altitud: Mantiene el rendimiento a altitudes de hasta 1000 metros sobre el nivel del mar.
• Peso: Aproximadamente 22 libras (9.98 kilogramos).
• Factor de forma: Módulo compacto diseñado para montaje en gabinete de control estándar.

Integración del sistema y aplicación

• Aplicación principal: Diseñado para integración en sistemas CNC FANUC y otras automatizaciones industriales.
• Interfaz de comunicación: Se conecta mediante bus serial de alta velocidad al controlador principal.
• Uso típico: Ideal para controlar tres ejes en centros de mecanizado pequeños, robots o mesas indexadoras.

Embalaje, garantía y logística global

• Contenido del paquete: El módulo amplificador servo FANUC se suministra como una unidad única.
• Garantía del producto: Este producto cuenta con una garantía estándar de 12 meses.
• Opciones de envío: Disponible para entrega internacional vía FedEx, UPS y DHL.

Preguntas frecuentes de aplicación experta

• ¿Por qué las clasificaciones de corriente son diferentes para los tres ejes (3A, 5.9A, 5.9A)?
• Esto coincide con configuraciones comunes de máquinas. El eje L (a menudo un eje rápido más pequeño como un cambiador de herramientas) necesita menos torque. Los ejes M y N (a menudo ejes principales de corte como X e Y) requieren mayor torque, por eso la clasificación de corriente es más alta.
• ¿Puedo conectar un motor de 5.9A al eje L de 3A?
• No, no debe hacerlo. El motor demandará más corriente de la que el eje puede proporcionar de forma continua. Esto causará que el variador falle por sobrecorriente o sobrecalentamiento, lo que podría dañar tanto el amplificador como el motor.
• ¿Qué suministra la entrada de CC de 283-325V a este amplificador?
• Un módulo de fuente de alimentación FANUC (PSM) separado proporciona este voltaje regulado de bus de CC. El PSM convierte la energía CA de la instalación en CC, que luego se distribuye a uno o más amplificadores servo como este.
• ¿Es este amplificador adecuado para una máquina que experimenta cargas de choque frecuentes y altas?
• La clasificación de vibración de 5G es para vibración en estado estable. Aunque es robusto, las cargas de choque de alto impacto son diferentes. Para tales aplicaciones, asegure que el amplificador esté montado firmemente y considere amortiguación adicional en el gabinete.
• ¿Cómo determino si mis tres motores son compatibles con la potencia nominal de este amplificador?
• Sume las potencias nominales continuas (en kW) de los tres motores que planea conectar. El total debe ser menor que la clasificación de 2.4 kW del amplificador, con un margen para aceleración y cargas pico, para asegurar un funcionamiento confiable.
