Descripción general

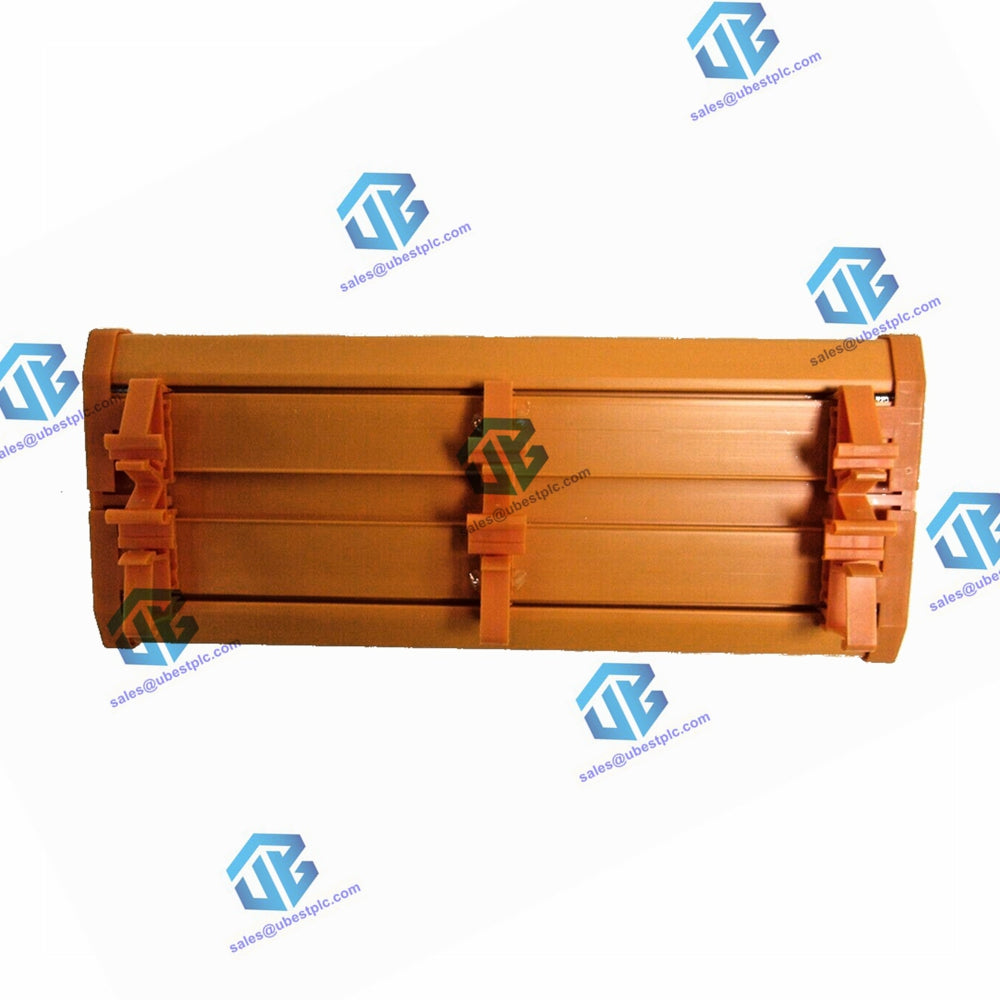

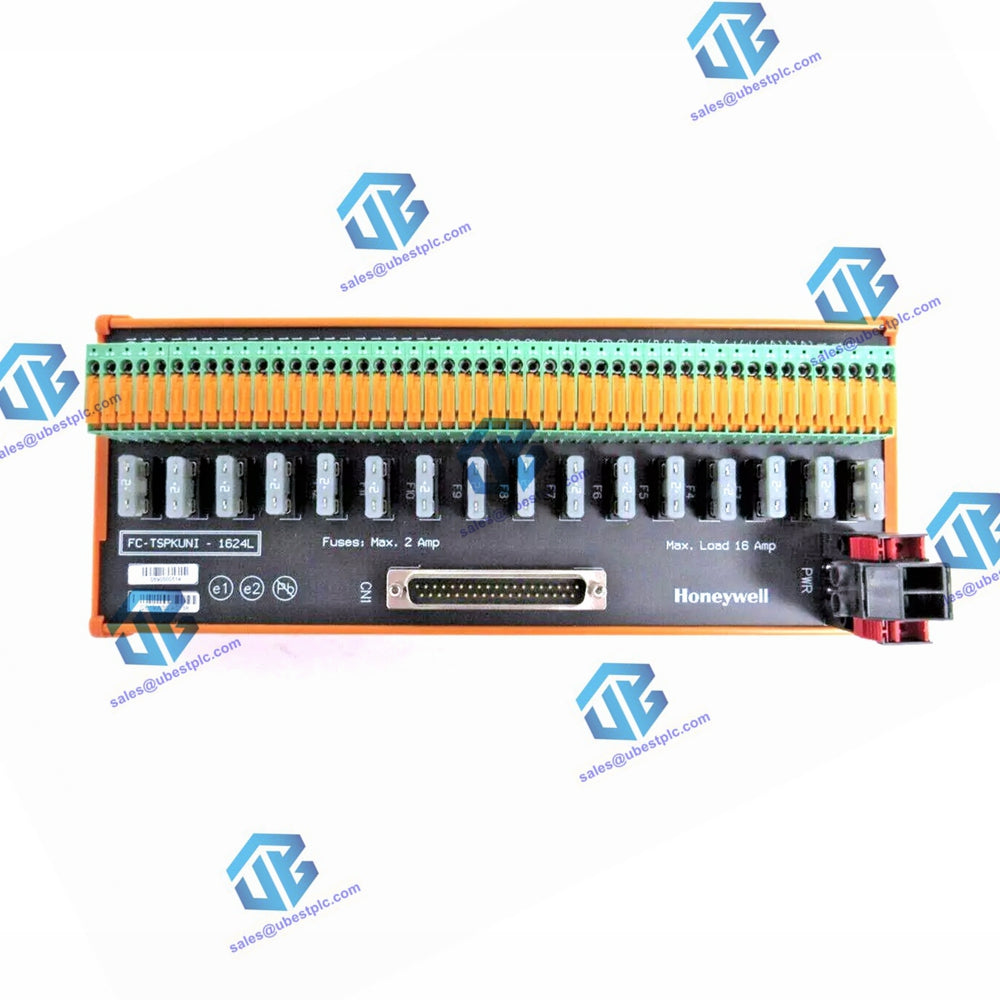

Los TSPKUNI-1624L y TSPKUNI-1624R son módulos de ensamblaje de terminación de campo (FTA) diseñados para proporcionar dieciséis conjuntos de tres terminales tipo cuchilla para señales RUSIO. Estos módulos cuentan con un conector de entrada de alimentación que suministra la energía de campo y un conector macho Sub-D de 37 polos para la conexión con canales RUSIO.

Características

• Conector de entrada de alimentación (PWR): Suministra la alimentación de campo de +24 V CC.
• Conector macho Sub-D de 37 polos (CN1): Conecta a 16 canales RUSIO.
• Dieciséis conjuntos de terminales tipo cuchilla: Cada canal tiene:
  • Terminal P: Conexión fusible de +24 V CC a 2 A.
  • Terminal de señal: Conexión de señal RUSIO.
  • Terminal común: Conexión a 0 voltios.
• Montaje universal: Compatible con rieles DIN EN estándar.

Datos técnicos

General

• Números de tipo: TSPKUNI-1624L y TSPKUNI-1624R
• Aprobaciones: CE, TUV, UL, CSA

Alimentación

• Alimentación de campo: 24 V CC
• Carga total de campo: Máx. 16 A

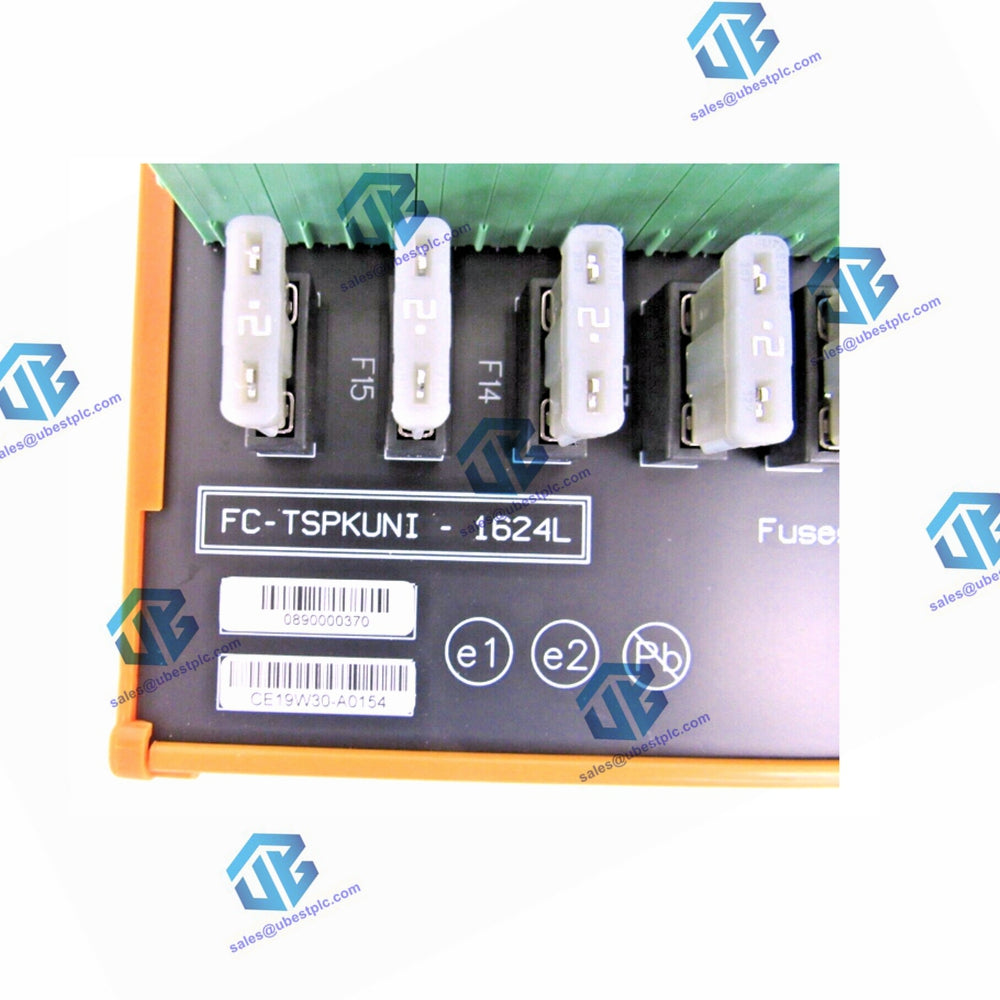

Fusible

• Clasificación del fusible: 2 A
• Dimensiones del fusible: Cuchilla 5x19 mm
• Voltaje nominal CC: 32 V
• Fabricante: Littelfuse
• Número de pieza del fabricante: 0287002.PXS
• Corriente máxima de salida por fusible: 1.4 A

Dimensiones físicas

• Dimensiones del módulo: 265 x 109 x 72 mm (L x A x H) / 10.44 x 4.29 x 2.84 pulgadas (L x A x H)
• Rieles DIN EN: TS32 / TS35 x 7.5
• Longitud de riel utilizada: 266 mm (10.47 pulgadas)

Terminación

• Terminales de tornillo para canal:
  • Diámetro del cable: 0.2 - 4 mm (AWG 28 - AWG 12)
  • Longitud de pelado: 8 mm (0.31 pulgadas)
  • Par de apriete: Máx. 0.6 Nm (0.44 ft-lb)
• Conector de alimentación:
  • Marca y tipo: Weidmuller: BVZ 7.62HP/02/180F SN (conector), BV/SV7.62HP KO (claves)
  • Longitud de pelado: 8 mm (0.28 pulgadas)
  • Conductores conectables: 0.5-6 mm (AWG 20 - AWG 10)
