Descripción general del sistema Tricon

Un sistema Tricon consta de un chasis principal y hasta 14 chasis de expansión o expansión remota (RXM). El sistema puede soportar un máximo de 15 chasis, acomodando un total de 118 módulos de E/S y módulos de comunicación. Estos módulos se conectan con clientes OPC, dispositivos Modbus, otros Tricon y aplicaciones host externas en redes Ethernet (802.3), así como con sistemas de control distribuido (DCS) Foxboro y Honeywell.

Distribución del chasis

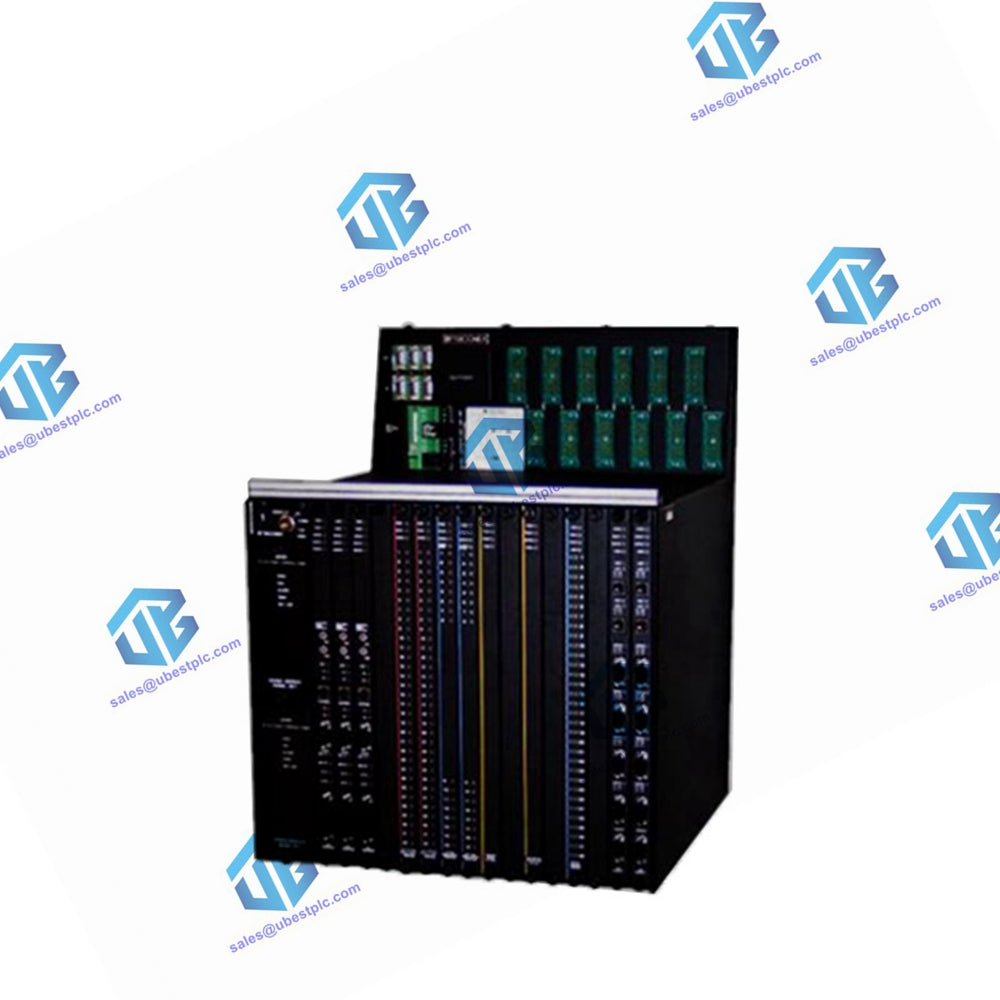

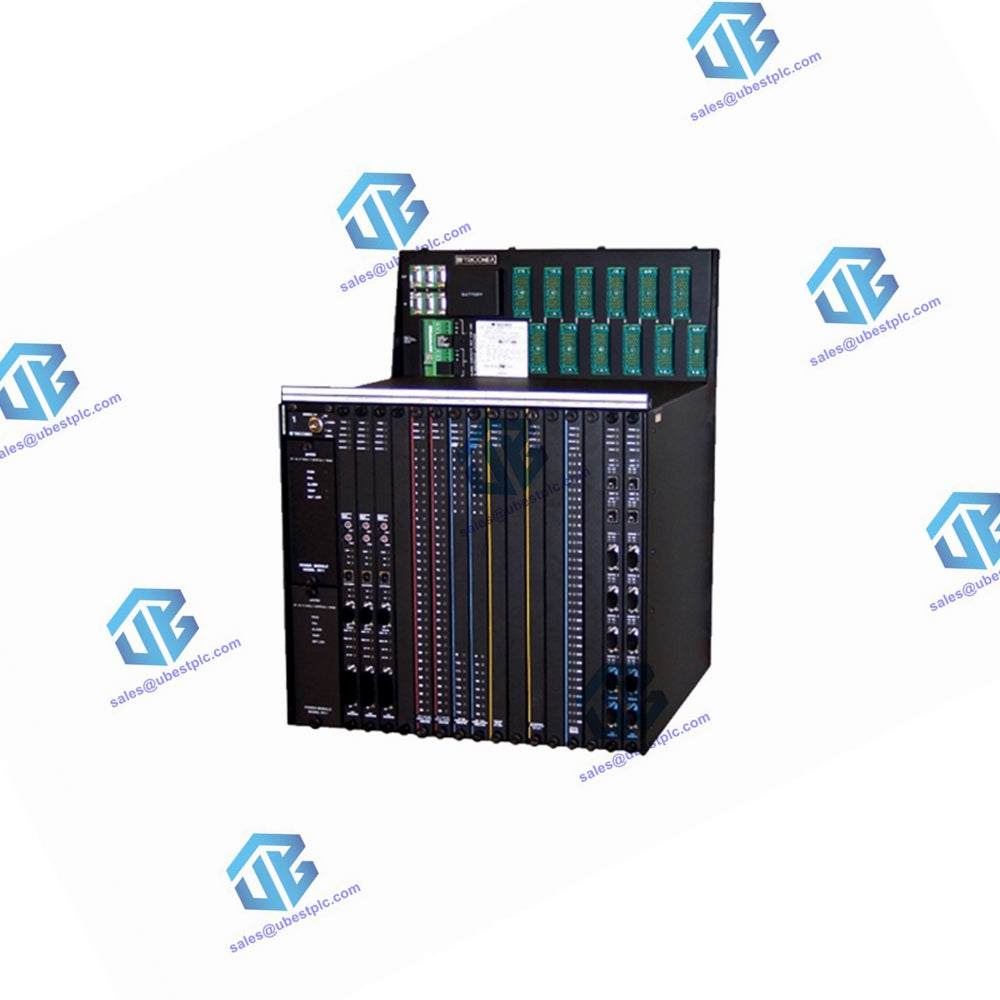

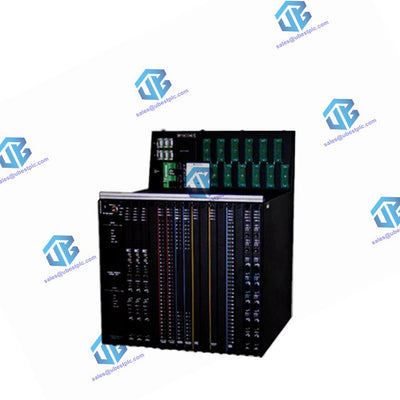

Cada chasis contiene dos fuentes de alimentación en el lado izquierdo, una situada encima de la otra. En el chasis principal, tres procesadores principales están ubicados inmediatamente a la derecha de las fuentes de alimentación. Luego, el chasis se divide en seis ranuras lógicas para módulos de E/S y comunicación, y una ranura COM sin posición de reserva activa. Cada ranura lógica tiene dos espacios físicos para módulos: uno para el módulo activo y otro para un módulo de reserva activa opcional.

Configuración del chasis de expansión

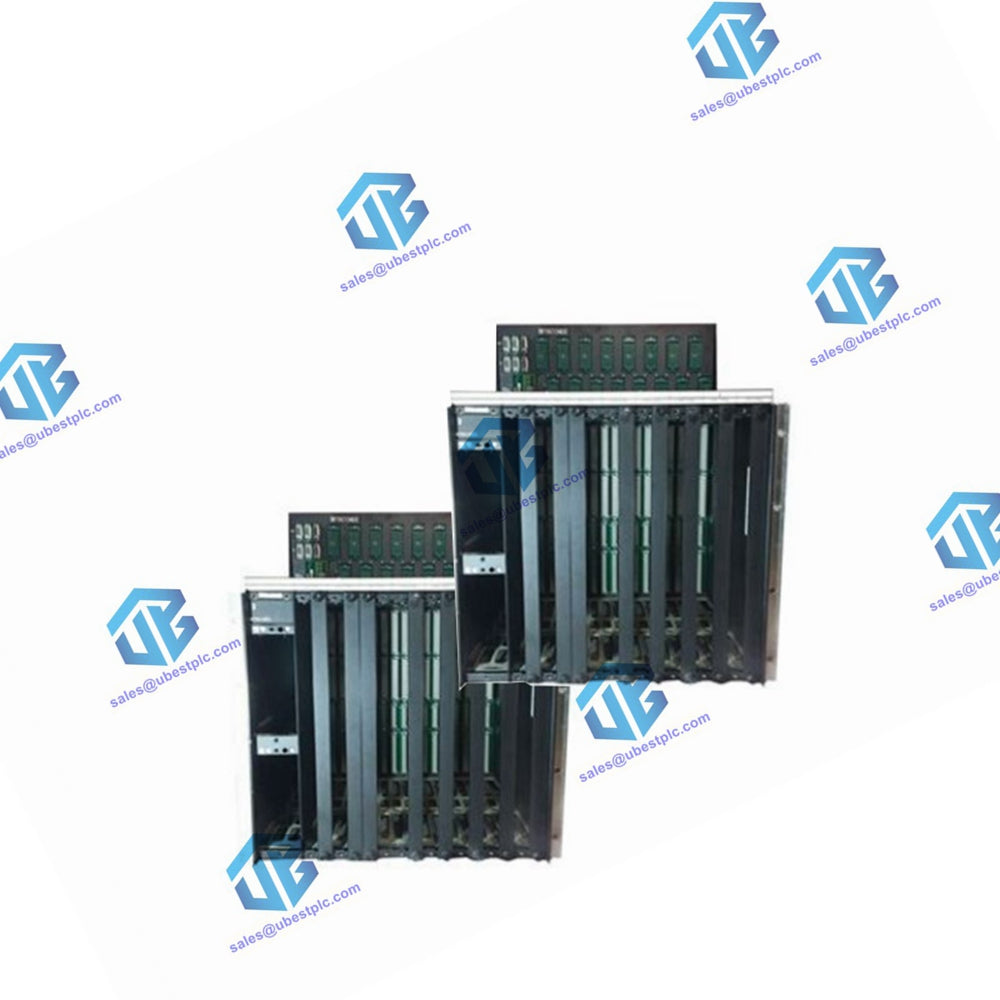

La distribución de un chasis de expansión es similar a la del chasis principal, excepto que ofrece ocho ranuras lógicas para módulos de E/S. Las ranuras ocupadas por los procesadores principales y la ranura COM en el chasis principal están disponibles para otros usos en el chasis de expansión. Los chasis principal y de expansión están conectados mediante cables de bus de E/S triplicados. La longitud máxima estándar para estos cables es de 100 pies (30 metros), ampliable a 1,000 pies (300 metros) en aplicaciones restringidas. Se recomienda consultar con un representante de Soporte al Cliente de Triconex para configuraciones que superen los 30 metros.

Chasis de expansión remota (RXM)

Los chasis RXM se emplean cuando la distancia total del cable entre el primer y el último chasis supera la distancia soportada para cables de cobre. Cada chasis RXM incluye un conjunto de tres módulos RXM ubicados en la misma posición que los procesadores principales en el chasis principal. Además, los chasis RXM tienen seis ranuras lógicas disponibles para uso y una ranura en blanco (sin usar).

Dimensiones generales

• 19 pulgadas de ancho por 22.75 pulgadas de alto por 17.75 pulgadas de profundidad (48.3 cm por 57.8 cm por 45.1 cm)

Fabricación del chasis

• Acero laminado en frío, soldado y recubierto con zinc negro

Peso aproximado

• Chasis principal o de expansión: 54.0 lbs (24.5 kg)
