Leírás

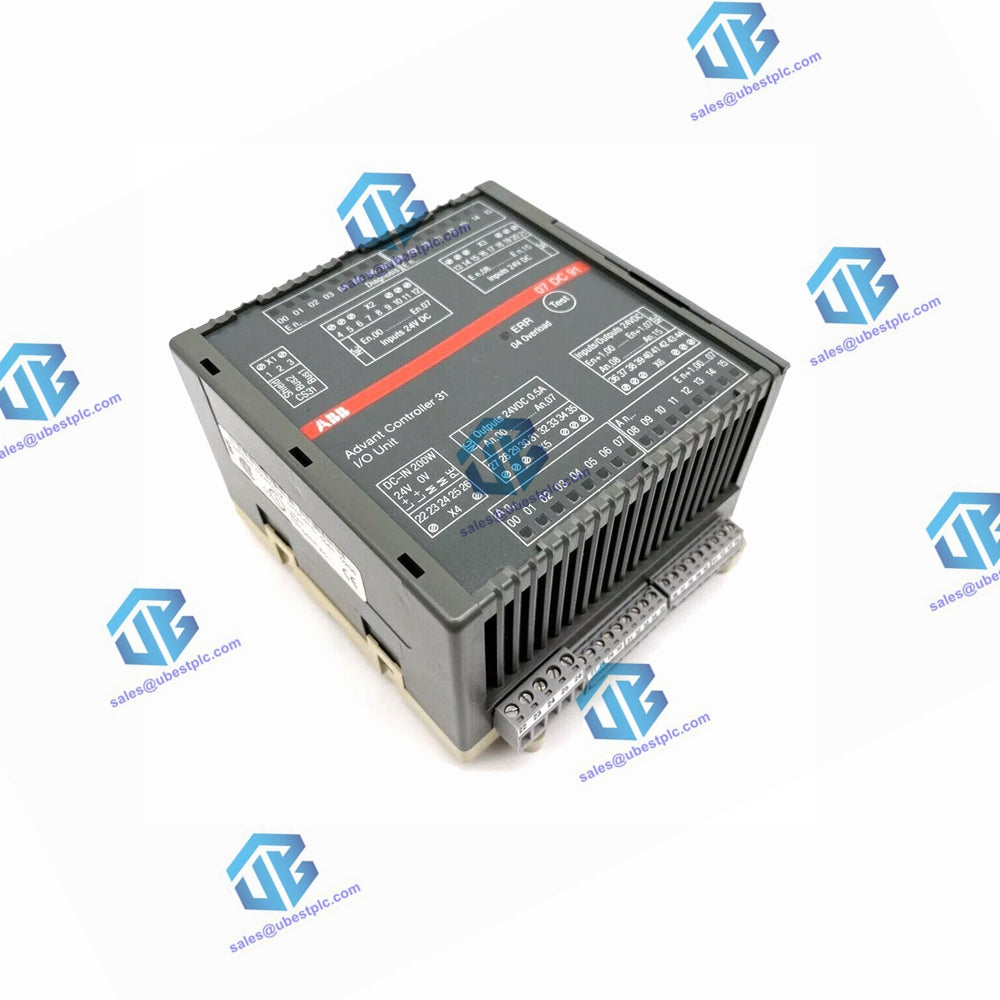

Az ABB 07DC91 egy digitális bemeneti/kimeneti modul, amelyet a CS31 rendszerbuszon távoli modulként való használatra terveztek. Ez a sokoldalú modul 32 csatornát tartalmaz, beleértve 16 digitális bemenetet, 8 digitális kimenetet és 8 konfigurálható bemenetet/kimenetet, amelyek mind 24 V DC feszültségen működnek. A konfigurálható csatornák bemenetként, kimenetként vagy újraolvasható kimenetként is működhetnek, így rugalmasságot biztosítanak különféle ipari alkalmazásokhoz. A modul megbízható működést garantál, olyan jellemzőkkel, mint a túlterhelés és rövidzárlat elleni védelemmel ellátott tranzisztoros kimenetek, valamint a rendszerbusz csatlakozásának elektromos leválasztása a készülék többi részétől.

Jellemzők

• 32 csatorna: 16 bemenetet, 8 kimenetet és 8 konfigurálható bemenet/kimenet tartalmaz.
• Tranzisztoros kimenetek: A kimenetek névleges terhelhetősége 0,5 A, és túlterhelés, valamint rövidzárlat ellen védettek.
• Konfigurálható I/O: A 8 konfigurálható csatorna egyénileg beállítható bemenetként, kimenetként vagy újraolvasható kimenetként.
• Elektromos leválasztás: A rendszerbusz csatlakozása elektromosan leválasztott a készülék többi részétől.
• Diagnosztikai funkciók: Átfogó diagnosztika a hibák észlelésére (lásd a „Diagnózis és kijelzések” fejezetet).

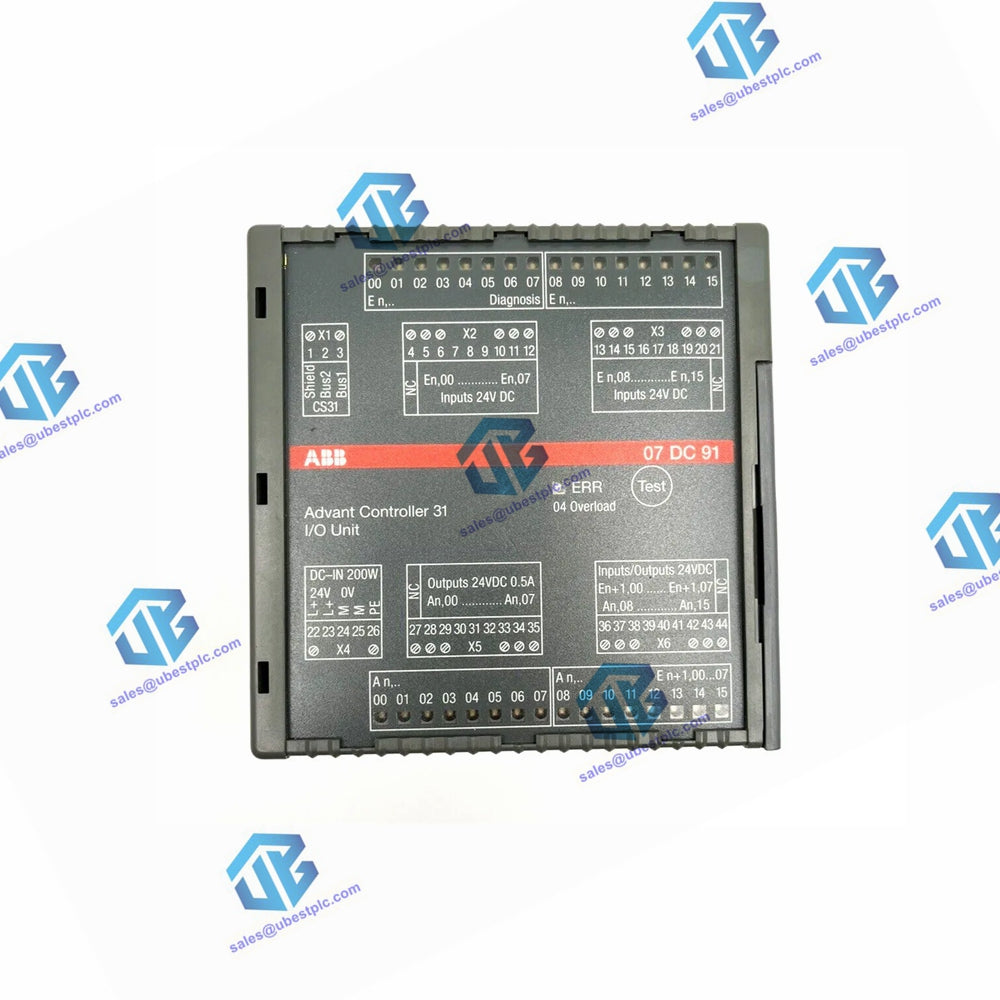

• LED jelzők: 16 zöld LED a bemeneti állapot jelzésére, 16 sárga LED a kimeneti állapot jelzésére, valamint egy piros LED a hibajelzésekhez.

Műszaki adatok

• Működési hőmérséklet: 0...55 °C
• Táplálási feszültség: 24 V DC
• Jel feszültség az I/O-k számára: 24 V DC
• Áramfelvétel terhelés nélkül: Max. 0,15 A
• Névleges terhelés a táplálási kapcsokon: Max. 4,0 A
• Teljesítményveszteség (kimenetek terhelés nélkül): Max. 5 W
• Teljesítményveszteség (kimenetek terhelés alatt): Max. 10 W
• Fordított polaritás elleni védelem: Igen
• Vezeték keresztmetszet:
  • Táplálás bemenet: Max. 2,5 mm²
  • CS31 rendszerbusz: Max. 2,5 mm²
  • Jelkapcsok: Max. 1,5 mm²
• Biner bemenetek száma: 16
• Biner tranzisztoros kimenetek száma: 8
• Konfigurálható I/O-k száma: 8
• Referencia potenciál az összes I/O számára: 24/25 kapcsok (a táplálási feszültség mínusz pólusa, M kapocs)
• Interfészek: 1 CS31 rendszerbusz interfész
• Elektromos leválasztás: A rendszerbusz interfész leválasztva a készülék többi részétől
• Címbeállítás: Kódolókapcsoló a ház jobb oldalán, a csúsztatható fedél alatt
• Diagnosztikai jelzők: Összesen 33 LED

Műszaki adatok

• Rögzítés:
  • DIN sínre DIN EN 50022-35 szabvány szerint, 15 mm mély
  • 4 csavarral (M4)
• Méretek (Sz x M x Mé): 120 x 140 x 85 mm
• Csatlakozó típusa: Kivehető csatlakozók csavaros kapcsokkal
  • Vezeték keresztmetszet: Max. 2,5 mm² (5,08 mm-es rácsosztás) és max. 1,5 mm² (3,81 mm-es rácsosztás)
• Súly: 450 g
• Beépítési helyzet: Függőleges, a csatlakozók felfelé és lefelé néznek
• Hűtés: Biztosítani kell, hogy a természetes konvekciós hűtést ne akadályozzák kábelcsatornák vagy egyéb alkatrészek a szekrényben

Rendelési adatok

• Modul: 07DC91

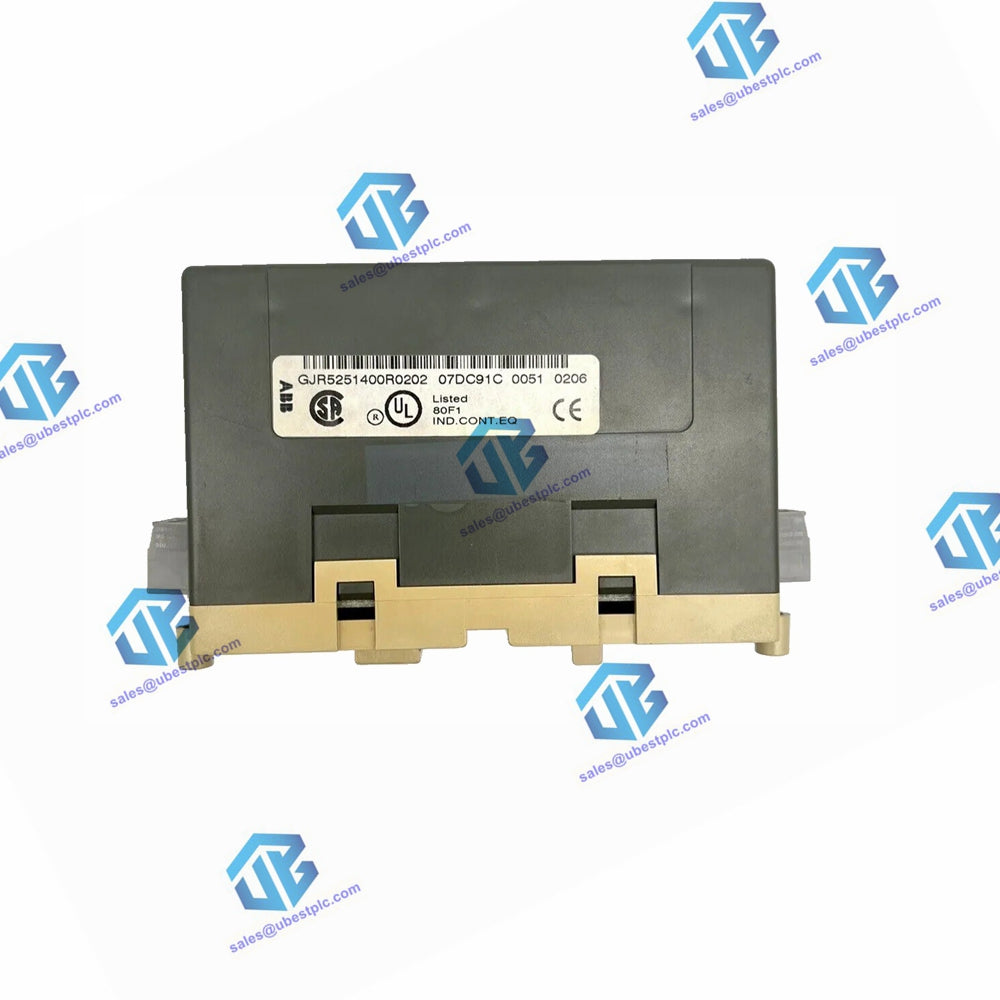

• Rendelési szám: GJR5 2514 00 R0202
• Szállítási terjedelem:
  • Digitális bemeneti/kimeneti modul 07DC91
  • 1 x 5-pólusú csatlakozó (5,08 mm-es rácsosztás)
  • 1 x 3-pólusú csatlakozó (5,08 mm-es rácsosztás)
  • 4 x 9-pólusú csatlakozó (3,81 mm-es rácsosztás)

Az ABB 07DC91 digitális bemeneti/kimeneti modul robusztus és sokoldalú megoldás ipari automatizálási rendszerekhez, rugalmas konfigurációt, megbízható működést és átfogó diagnosztikát kínálva.
