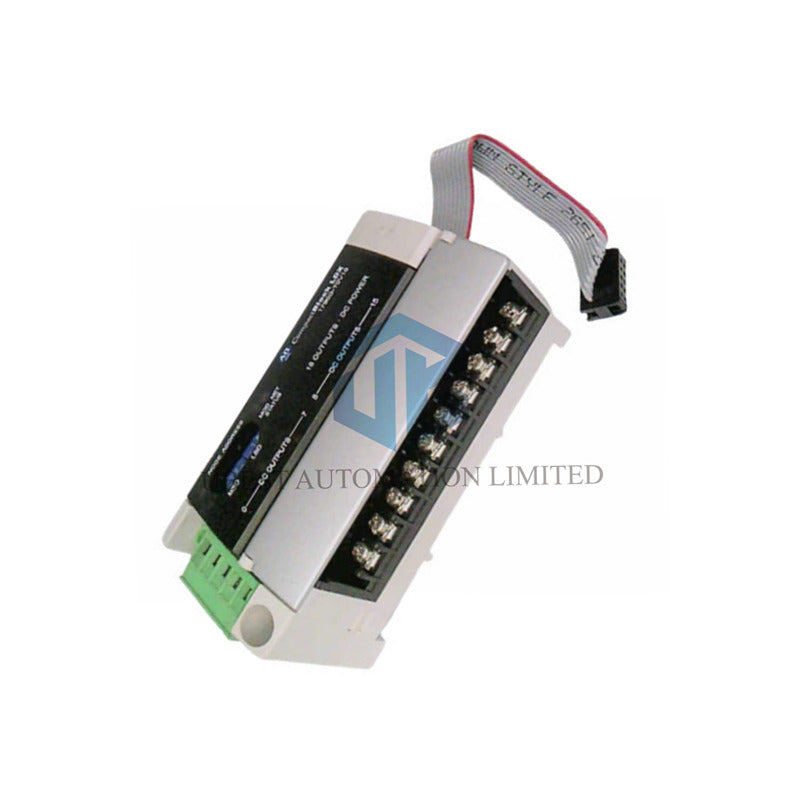

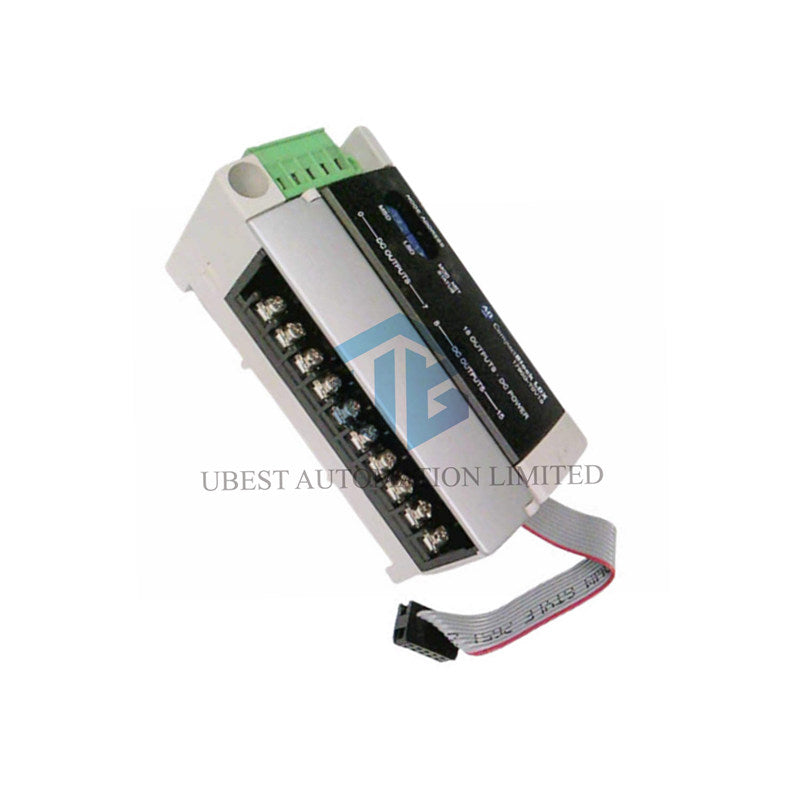

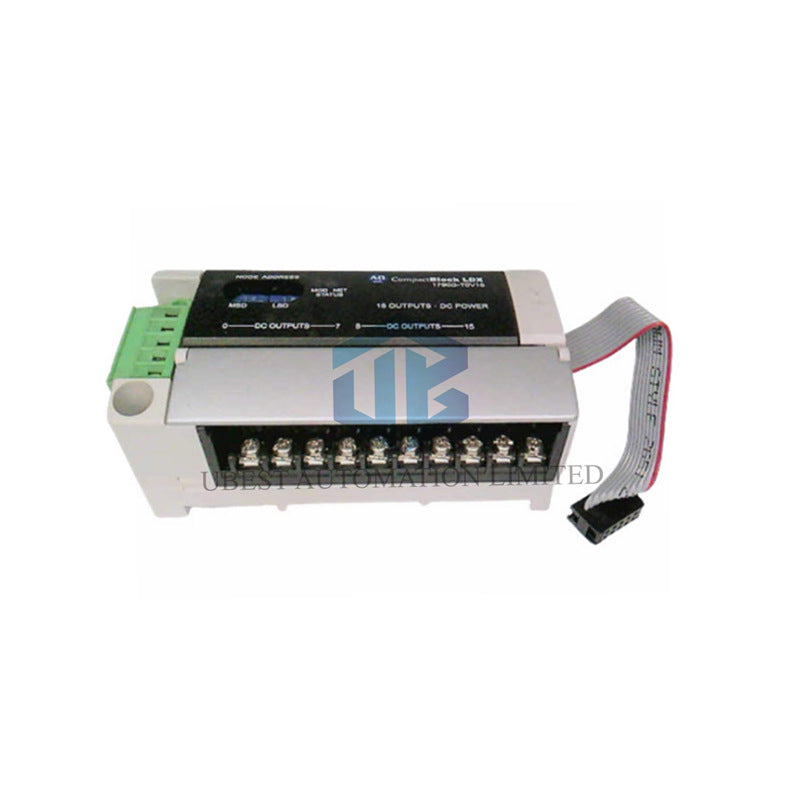

Allen-Bradley 1790D-T0V16 24V DC 16 csatornás süllyesztő kimeneti modul

Termékleírás

Az Allen-Bradley 1790D-T0V16 egy nagy sűrűségű, 16 pontsüllyesztő kimeneti modul DeviceNet hálózatokhoz. Ipari terhelések, például mágnesszelepek és jelzők vezérlésére készült, gyors és megbízható kapcsolást kínál. Kényelmes csatlakozóblokkot tartalmaz az egyszerű bekötéshez, és használható alap- vagy bővítő egységként a robusztus 1790 ArmorBlock MaXum elosztott I/O rendszerben.

Műszaki adatok

• Márka: Allen-Bradley (Rockwell Automation)
• Modell: 1790D-T0V16
• Sorozat: ArmorBlock MaXum elosztott I/O
• Modultípus: 16 pontsüllyesztő DC kimenet
• Kimeneti típus: 16 pont, nem szigetelt, süllyesztő
• Névleges feszültség: 24V DC névleges
• Feszültségtartomány: 10V DC (min) - 28,8V DC (max)
• Áram pontonként: max. 0,5 A
• Áram közös pontonként: max. 4,0 A (8 pont közös csoportonként)
• Bekapcsolt állapot feszültségesése: max. 0,5V DC
• Kapcsolási sebesség: Kikapcsoltól bekapcsoltig: max. 0,5 ms | Bekapcsolttól kikapcsoltig: max. 1,0 ms
• Szigetelés: 1250V AC RMS (I/O és logika között)
• Csatlakozás: Csatlakozóblokk (M3.0 csavar)
• Nyomaték: max. 7 lb-in
• Jelzők: 16 zöld LED állapotjelző
• Közös konfiguráció: 8 pont / 2 COM
• Burkolat védettség: IP20

Telepítési és bekötési útmutató

Szerelje fel egy szabványos 35 mm-es DIN sínre. Csatlakoztassa a terepi eszközöket a csatlakozóblokk (M3.0) segítségével. Csak réz vagy rézbevonatú alumínium vezetékeket használjon. A csavarokat húzza meg legfeljebb 7 lb-in nyomatékkal. Biztosítsa, hogy a terhelés tápegysége 10-28,8V DC tartományban legyen. Ne lépje túl a 0,5A áramot pontonként vagy a 4,0A áramot közös csoportonként.

Rendszerkompatibilitás

Ez a modul DeviceNet hálózatokhoz készült. Teljes mértékben kompatibilis az Allen-Bradley 1790 sorozattal, és zökkenőmentesen működik a ControlLogix, CompactLogix és más PLC platformok DeviceNet szkennereivel. Alapmodulként vagy bővítő blokként is használható a rugalmas rendszertervezés érdekében.

Csomag tartalma és garancia

• Egy (1) Allen-Bradley 1790D-T0V16 süllyesztő kimeneti modul.
• Csatlakozóblokk csatlakozók.
• Rögzítő szerelékek és termékdokumentáció.

Ez az eredeti Allen-Bradley termék 12 hónapos korlátozott garanciával rendelkezik.

Nemzetközi szállítás

Világszerte szállítunk megbízható fuvarozókkal: FedEx, UPS és DHL. Minden szállítmányhoz nyomonkövetési információt biztosítunk.
