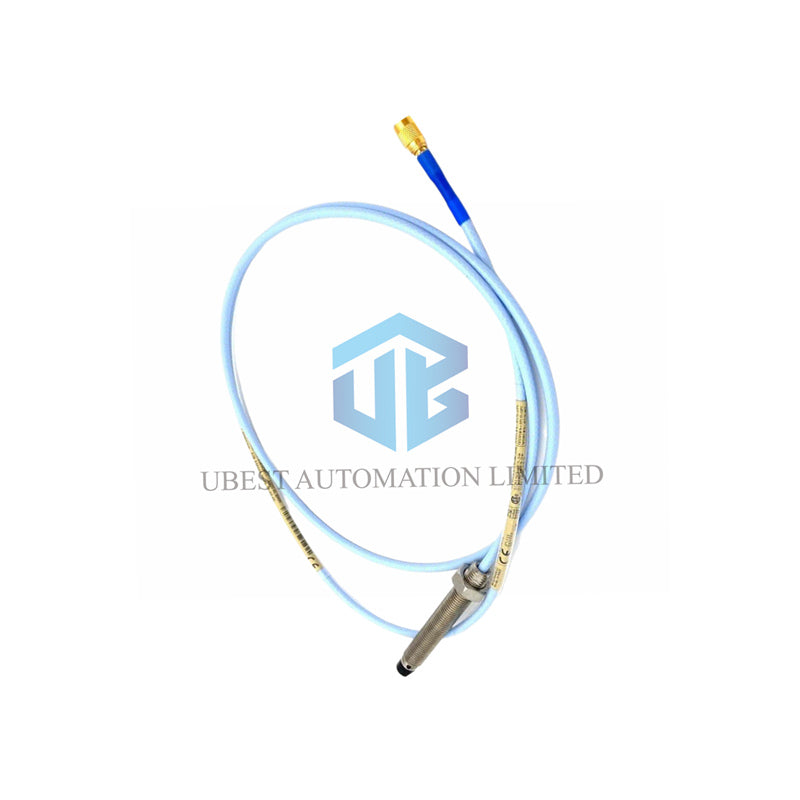

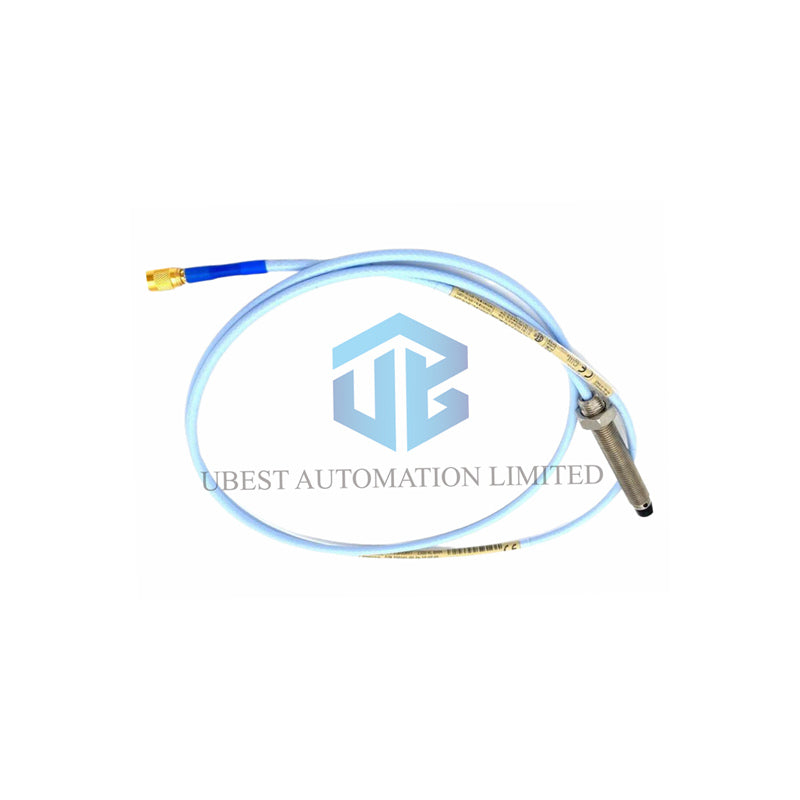

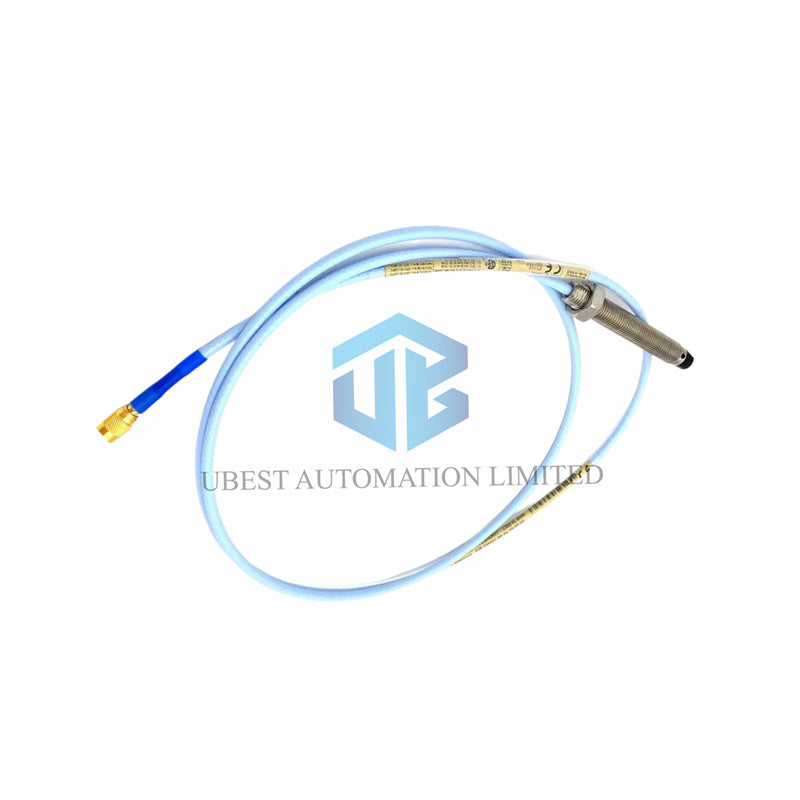

Bently Nevada 3300 XL 8 mm Érzékelő: Pontosság és Páratlan Ellenállóság

Teljes Utótag Információ

A 330101-30-49-10-12-05 modellszám egy teljes 3300 XL 8 mm érzékelő rendszert határoz meg. Az alábbi utótagfa magyarázza az egyes szegmenseket.

• 330101 – 3300 XL 8 mm érzékelő, 3/8-24 UNF menet, páncélzat nélkül
• 30 – Menet nélküli hossz opció: 3,0 hüvelyk
• 49 – Teljes ház hossz opció: 4,9 hüvelyk
• 10 – Teljes hossz opció: 1,0 méter (3,3 láb)
• 12 – Csatlakozó és kábel típus opció: Miniatűr koaxiális ClickLoc csatlakozó, FluidLoc kábel
• 05 – Hatósági jóváhagyás opció: CSA, ATEX, IECEx jóváhagyások

Főbb Műszaki Adatok

• Márka: Bently Nevada
• Modell: 330101-30-49-10-12-05
• Lineáris tartomány: 2 mm (80 mil) 0,25 mm-től 2,3 mm-ig (10-től 90 mil-ig)
• Inkrementális Skálafaktor (ISF): 7,87 V/mm (200 mV/mil) ±5% 1 méteres rendszer esetén
• Névleges Érzékelő DC Ellenállás: 7,59 ± 0,50 Ω
• Hosszabbító kábel kapacitása: 69,9 pF/m (21,3 pF/láb) tipikus
• Ajánlott hézag beállítás (radiális rezgés): -9 Vdc [kb. 1,27 mm (50 mil)]
• Eltérés a legjobb illeszkedő egyenestől (DSL): Kevesebb, mint ±0,025 mm (±1 mil) 0°C-tól +45°C-ig
• Érzékelő hegy anyaga: Polifenilén-szulfid (PPS)
• Érzékelő ház anyaga: AISI 303 vagy 304 rozsdamentes acél (SST)
• Érzékelő hőmérséklet tartomány (standard): -52°C-tól +177°C-ig (-62°F-tól +350°F-ig)
• Hosszabbított hőmérséklet tartományú érzékelő hegy: -52°C-tól +218°C-ig (-62°F-tól +425°F-ig)
• Érzékelő nyomás tömítés: Viton® O-gyűrű kialakítás differenciál nyomás tömítéshez
• Relatív páratartalom: Átlagos skálafaktor változás kevesebb, mint 3% 93% páratartalom mellett az IEC 68-2-3 szerint
• Menet bevágási határok: 3/8-24 menet, maximális bevágás 0,563 hüvelyk
• Ajánlott érzékelő ház nyomaték: 11,2 N•m (100 in•lbf) előre szerelt érzékelők esetén
• Hatósági jóváhagyások: CSA, ATEX, IECEx (utótag 05)

Gyakran Ismételt Kérdések

• Mekkora az érzékelő lineáris tartománya? A lineáris tartomány 2 mm (80 mil) 0,25 mm-től 2,3 mm-ig (10-től 90 mil-ig) terjed.
• Használhatom ezt az érzékelőt hosszabbító kábelekkel? Igen, a 3300 XL 8 mm Érzékelő kompatibilis a 3300 XL hosszabbító kábelekkel, beleértve a FluidLoc opciót is.
• Milyen hőmérséklet tartományban működik az érzékelő? A standard változat -52°C-tól +177°C-ig működik, míg a hosszabbított tartományú hegy +218°C-ig bírja.
• Alkalmas ez az érzékelő veszélyes területekre? Igen, az 05 utótag CSA, ATEX és IECEx jóváhagyásokat tartalmaz a biztonságos telepítéshez.
• Hogyan válasszam ki a megfelelő kábelhosszt? A "10" teljes hossz opció 1,0 métert jelöl; további opciók rendelési kód szerint elérhetők.
• Mekkora nyomatékot alkalmazzak a telepítés során? A Bently Nevada 11,2 N•m (100 in•lbf) nyomatékot javasol az előre szerelt érzékelőknél.
